现在你将定义一个简单的管脚封装(Pin Decal)，它们由一个横线和一个圆组
成。这是一个典型的逻辑非符号。
1. 从工具条(Toolbar)中选择封装编辑（Decal Editing）图标。
2.从封装编辑（Decal Editing）工具盒中选择建立2D 线(Create 2D Line)图标。
3.按鼠标右键打开一个弹出菜单，然后选择路径(Path)方式。
4. 通过键入G20 设置设计栅格(Design Grid)为20。
5. 将光标放在原点标记处，状态条(Status Bar)中X 和Y 的坐标将显示为零。
6. 按一下并松开鼠标左键，将开始画一根线。
7. 横向移动光标直到坐标指示为X160、Y0 (检查状态条(Status Bar)确认坐
标值)，连击鼠标左键完成这根线。

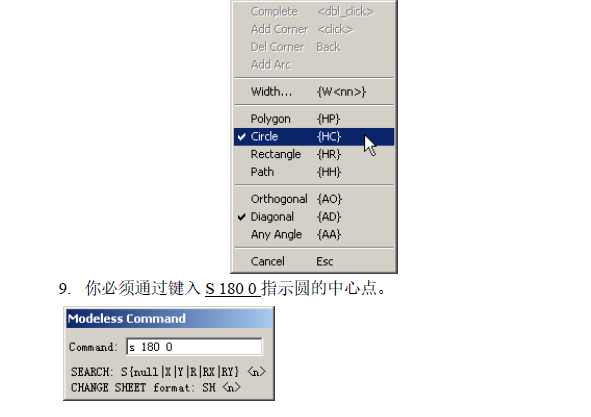

8. 按鼠标右键打开一个弹出菜单，然后选择圆(Circle)改变绘图方式。
9. 你必须通过键入S 180 0 指示圆的中心点。
10. 为了定义一个圆，按鼠标左键并且将光标向中心点以外的方向移动一个
设计栅格(Design Grid) (20 mils)，再按鼠标左键完成这个圆。
11. 从工具条中选择移动方式(Move Mode)图标，放标记在PINNOT 封装
(Decal)图中。
