Ansys Fluent 流体仿真软件

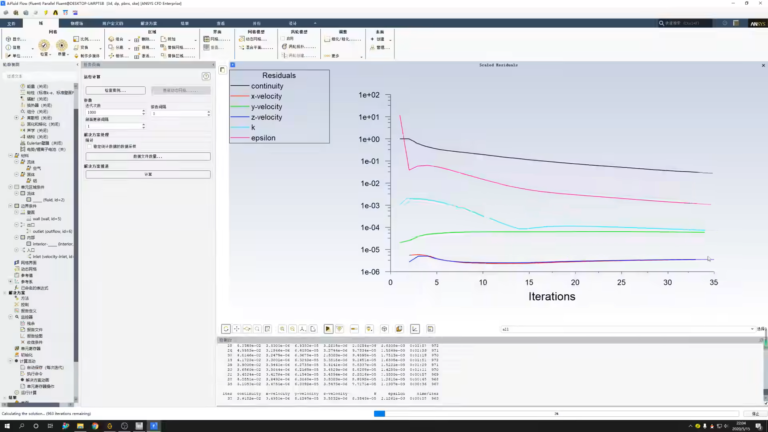

在Fluent计算后，可以通过选择“文件-导出-求解数据”导出数据。Fluent允许用户将数据导出到Mechanical APDL输入，ASCII、ACS、CDAT、CGNS、CFF、EnSight Case Gold以及许多其他格式等。为了在瞬态计算过程中导出数据，您必须合理设置案例，以便在计算过程中导出求解数据和粒子历史数据。这可以通过使用“计算活动任务页面”创建自动导出定义来完成。单击“自动导出”下的“创建”按钮，然后选择“求解数据导出”，之后选择您要导出的文件类型、单元区域、自定义表面和变量。

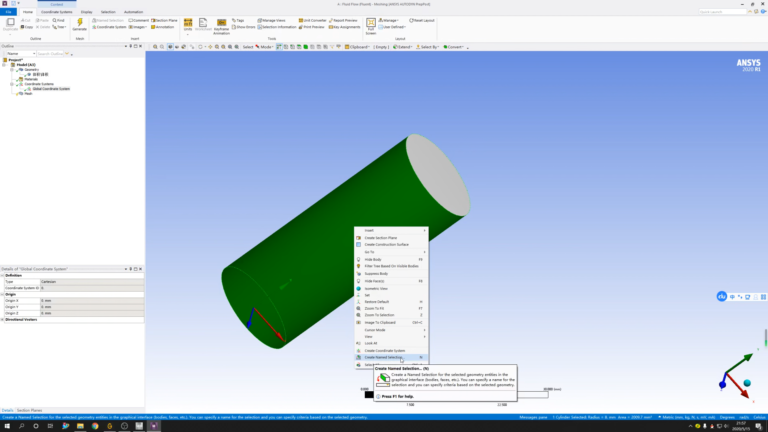

Ansys Fluent有两个用于网格划分CAD的向导式工作流程，密闭几何网格划分流程和容错几何网格划分流程。这两个工作流程都通过基于任务步骤的流程以及良好的用户交互来加速网格划分进程，其不仅提供默认的选择和选项，而且还具备灵活拓展的特性。密闭几何网格划分流程适用于干净CAD几何模型，其特征无需进行太多的清理和修改。容错几何网格划分流程适用于更复杂的存在缺陷的CAD几何模型，这些几何结构可能需进行一些清理和修改（如重叠、交叉、孔洞、重复面等缺陷）。

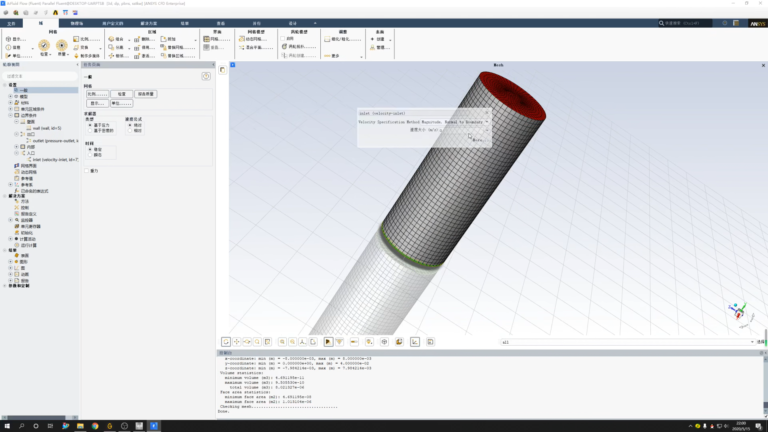

可在Ansys Fluent的不同位置改进网格质量。如果您仍采用Fluent Meshing生成网格，可以在“生成表面网格”任务和“生成体网格”任务后插入新任务，即右键点击其中一个并插入新的“改进网格质量”任务。想要改进表面网格，您必须输入面质量限值，而在改进体网格时，您必须输入体网格质量限值。如果您处于Fluent求解模式下，可以通过选择“域”选项卡的-“质量”按钮的-“改进网格”选项来提高网格质量。选中后，输入要改进质量的网格占总体的百分比，以及执行光顺过程的迭代次数。

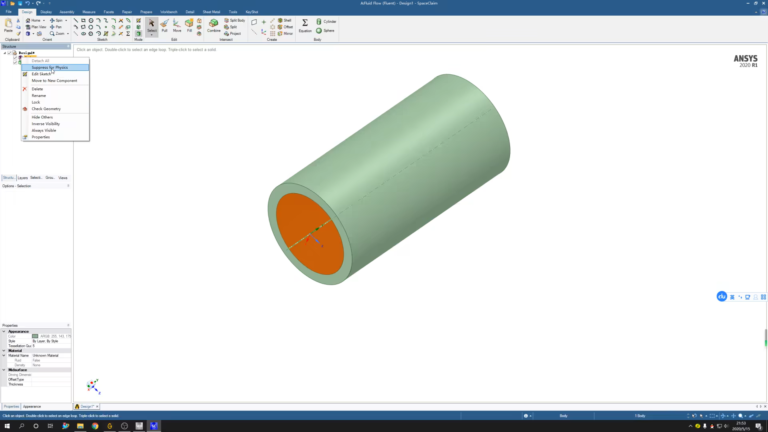

网格质量差也可能是由于几何结构细节的网格分辨率不足或基础CAD模型质量差导致。局部网格细化控制可以更好地解析几何结构细节，而质量差的CAD模型可以在SpaceClaim/Discovery中进行改善，或者您可以使用Fluent的容错几何网格划分流程，该流程能直接对存在缺陷的几何模型划分网格。
