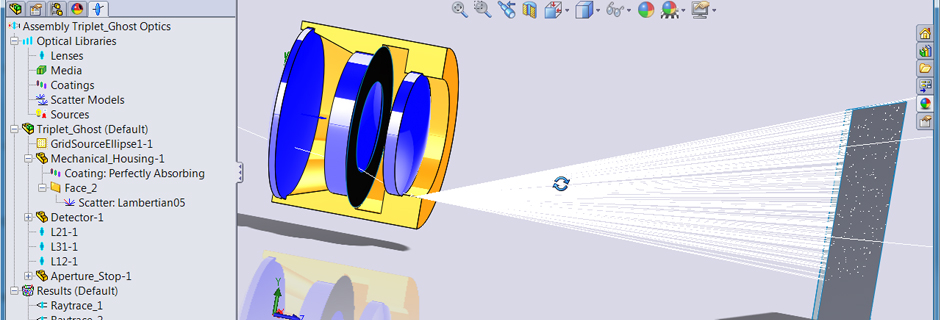

APEX 光学设计软件

凭借SolidWorks在APEX中的全部功能和复杂功能，无需在两个独立程序之间进行翻译，桥接或链接。 在APEX中，您可以在相同的程序环境中学习，创建，设计和分析，并且该环境全部关于易用性。 APEX无缝融合了计算机辅助设计和光学工程的世界，形成了“光学意识”设计应用。

在APEX中，您的光学元件没有CAD限制。 相反，APEX将SolidWorks几何建模的强大功能与光学系统虚拟原型所需的严格性和精确性结合在一起。 在APEX中创建的光学元件具有光学公差，并可无缝融合到较大的系统模型中，包括电气，机械和其他系统组件。

APEX是一款专为满足当今产品设计团队要求而量身定制的光学工程应用，无论大小，都为光学的未来开启了新的可能性。 光学和机械工程师最终可以在相同的文件上并排工作。 APEX文件是SolidWorks文件。 试验，评估和创新并不容易。

功能

光源库 提供流行的 arc, CCFL, filament, and LED 等光源

光源管理 利用 Light Sourse Manager 从光源库中选择插入 arc, CCFL, filament, and LED 等光源

加入多光源 在系统中同时插入多个相同或者不同的光源

波长选项 可创建单波长或多波长光源（波长间隔可自定义）

光线选项 可插入预定义或用户自定义温度、通量以及光线数目的光源

格子光源 创建具有用户自定义分布以及方向的矩形或椭圆形光源

采用量测数据定义光源 利用导入到APEX中的多种格式的测量数据创建光源

光源数据 查看或导出与光源特性相关的数据，如通量、位置、方向等

选择光线 可以通过布尔运算选出一部分光线进行分析处理

光源照度 可进行光源照度分布计算并显示出来

光源强度 可进行光源照度分布计算并显示出来

光源亮度 可进行光源照度分布计算并显示出来

等烛光分布可视化 可进行光源的等烛光分布计算并显示出来

A、B、C型强度 可进行A、B、C型强度分布计算并显示出来

特点

易学易用：光学和 CAD 软件高度兼容，非常直观，易学易用。集成 SOLIDWORKS：SOLIDWORKS 环境下完全的光学设计和分析能力。

CAD/光学环境：工作于统一环境下，避免了两类软件之间的翻译、转换。

简单的工作流程：以简单易学的工作流程创建可视化的光学、照明系统。瞬时反馈：瞬时反馈系统特性或分析步骤中需要输入的参量。

在线帮助体系：以工作流程的形式组织帮助文件，便于帮助文件的利用。

数据库资源：提供包含光源、透镜、介质、膜层、散射模型等数据库以及用户定制数据库。

快速光线追迹：利用基于 ASAP 核心的引擎进行快速、准确的光线追迹。

灵活的分析能力：提供多种分析工具，便于我们理解光学系统的特性。

自动保存结果：在一个项目下同时进行多个系统的模拟，自动保存模拟、分析结果。

回访模拟结果：可以在多个自动保存的模拟结果之间进行切换。 项目共享：共享系统的所有特性、所有模拟、分析结果。
