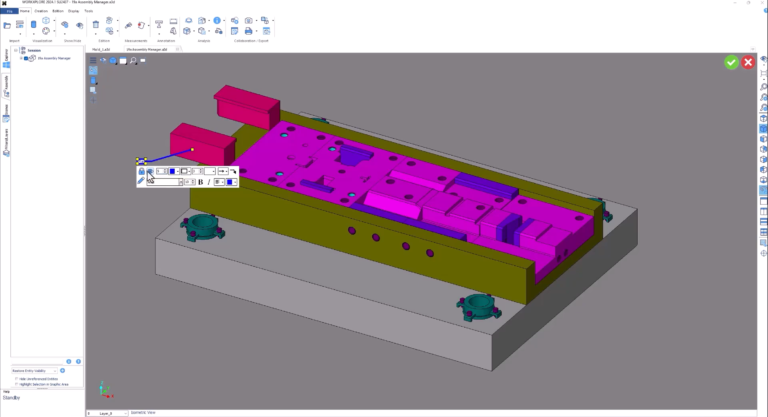

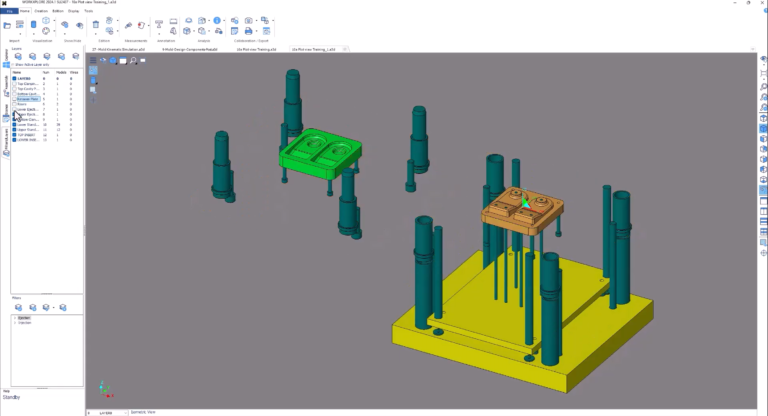

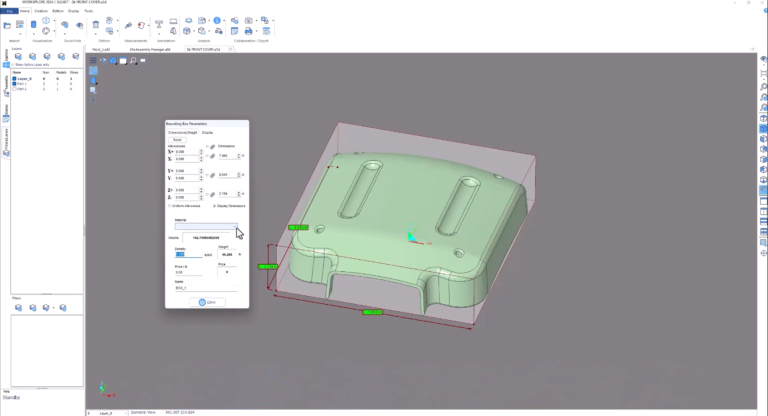

WorkXplore三维可视化协作浏览器

点、距离、圆弧半径及角度的测量工具将分化为两个功能，两个测量功能分别是单一实体工件的测量和2个实体之间的测量，用户不再需要非常明确的定义测量时所抓取的图形类型（点、线、面等）。

在4.0的版本中，集成了新的实体类型,它可以允许多个曲线组合合并成一个实体,同时保留原来的单独的实体。创建过程很简单但功能强大的同时,除了曲线来合成实体,还可以使用实体和网格曲线。合成曲线可以分析一些有用的信息,如曲线长度,查看平面,是否是封闭的、平面以及每个图素组成的曲线。合成曲线也可以用于动态截面和动画指导。

厚度分析功能可以用来突出机械部件的关键区域。厚度可以用不同的颜色变化来显示。有三个级别的精度来确定分析速度和质量。用户还可以通过单击模型获得在特定点的厚度信息。

可以提取边界和边缘分析曲线。只提取显示的实体。分析结果可以保存在当前层或自动保存在到一个新的图层。一旦功能被激活时,用户可以选择模型边缘获取详细信息。根据相切值边缘颜色的变化。切线的值也可以显示出来。

纹理功能现在有相同的运行状态和其他渲染功能,激活纹理应用到所有可见的显示图形。图形显示与之前定义的纹理或显示一个默认的纹理。添加了三个新的参数:实体背景颜色、边缘显示和部分结构的密度表示。

新版本主要在四个地方改进了客户端查看器，在这些恢复组装的可能性,因为它在WORKXPLORE 3 d。终端用户可以添加新注释功能的标签。在创建标签文本后,只需简单地点击查看的区域，就可以自由查看定位区域的标签。两个新按钮添加到测量列表:它可以修改在列表中的文本标签。在客户端查看器,测量中的锚点目前定位在极限和模型边缘的中点。
