BDIP协同平台

BDIP建筑数据集成平台

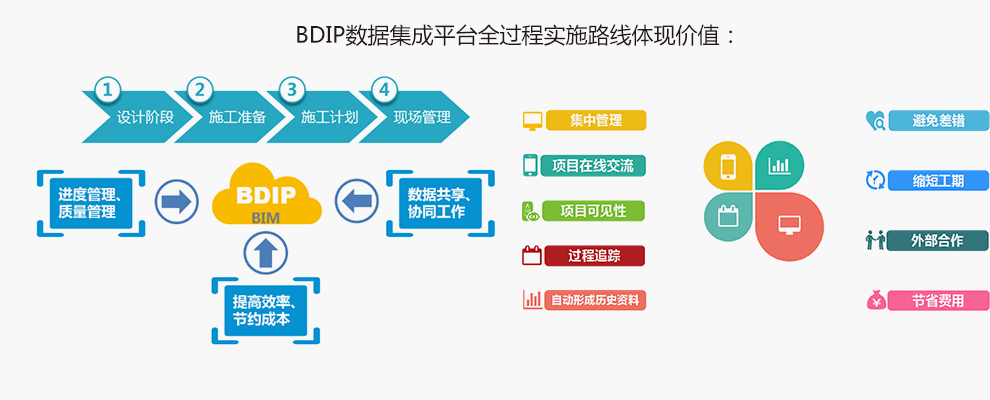

BDIP系统，全名Building data integrate platform，建筑数据集成平台。该平台是由毕埃慕（上海）建筑数据技术股份有限公司开发的一款基于BIM模型为核心的， 顺应BIM技术应用趋势，体现BIM技术应用的从项目规划设计到工程施工竣工阶段的数据集成平台。

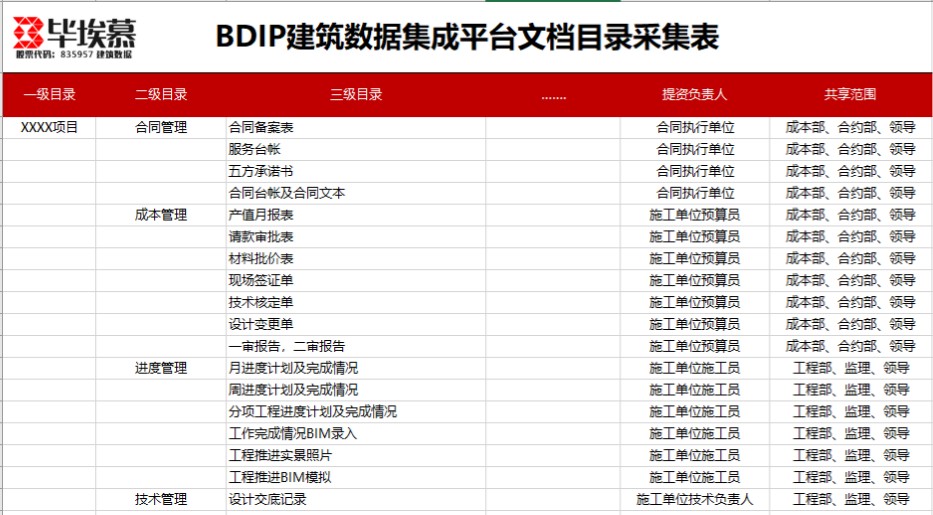

平台支持各种定制化配置，可以针对业主在项目管理上的需求，对功能模块和层级架构进行个性化设置和开发。 通过知识、协作、项目、进度等模块应用，将项目中资料信息的统一管理，协作沟通的管理， 以及项目任务的跟踪管理都集成在平台之上。项目执行人员负责传递资料及信息反馈，管理人员负责审核决策，跟踪查看进展。

通过简单的操作，即可完成数据共享、协同工作。以项目为基础的精细化管理，为企业提供及时准确的项目信息，从而实现数字化设计、施工、运营的全协作。

一、基础功能

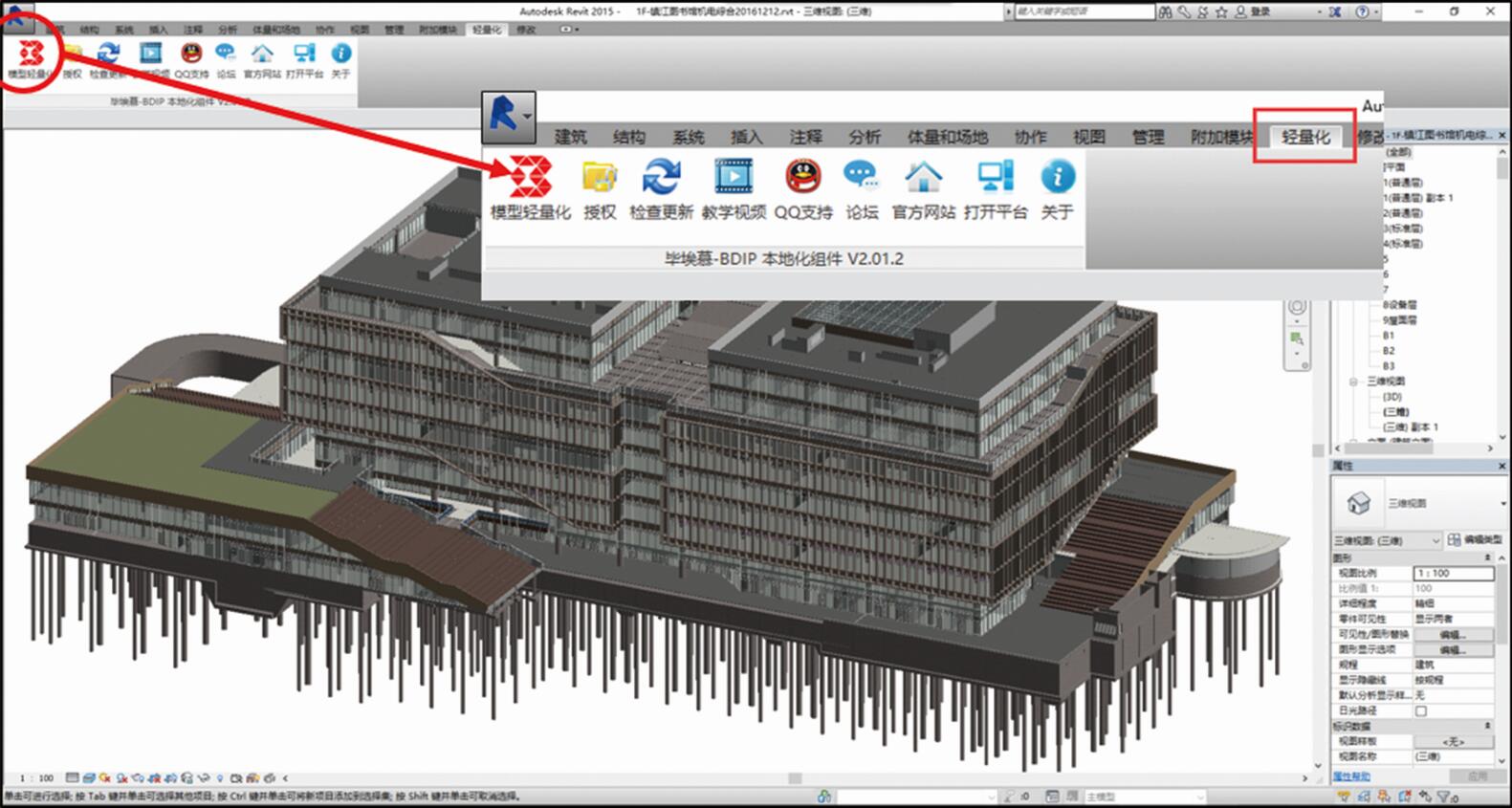

1、一键模型轻量化

BIM工程师通过BDIP上传revit/navisworks（共60多种格式）模型的操作方式实现模型一键轻量转化， 所有模型构件族和属性参数100%保留，真正实现BIM模型无损轻量化。

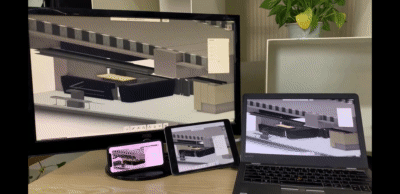

2、离线模型快速加载

离线模型技术，可以将轻量化模型下载到本地，模型浏览直接从本地电脑读取数据，协作交互数据在线进行，大大提升平台的使用流畅体验。 移动端也支持离线模型技术，同时也支持所有PC端模型浏览的基本操作，例如过滤、剖切、测量、过滤等功能。

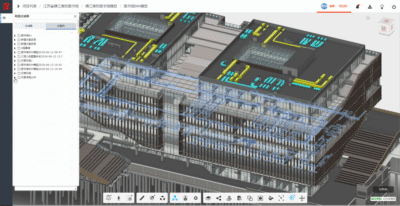

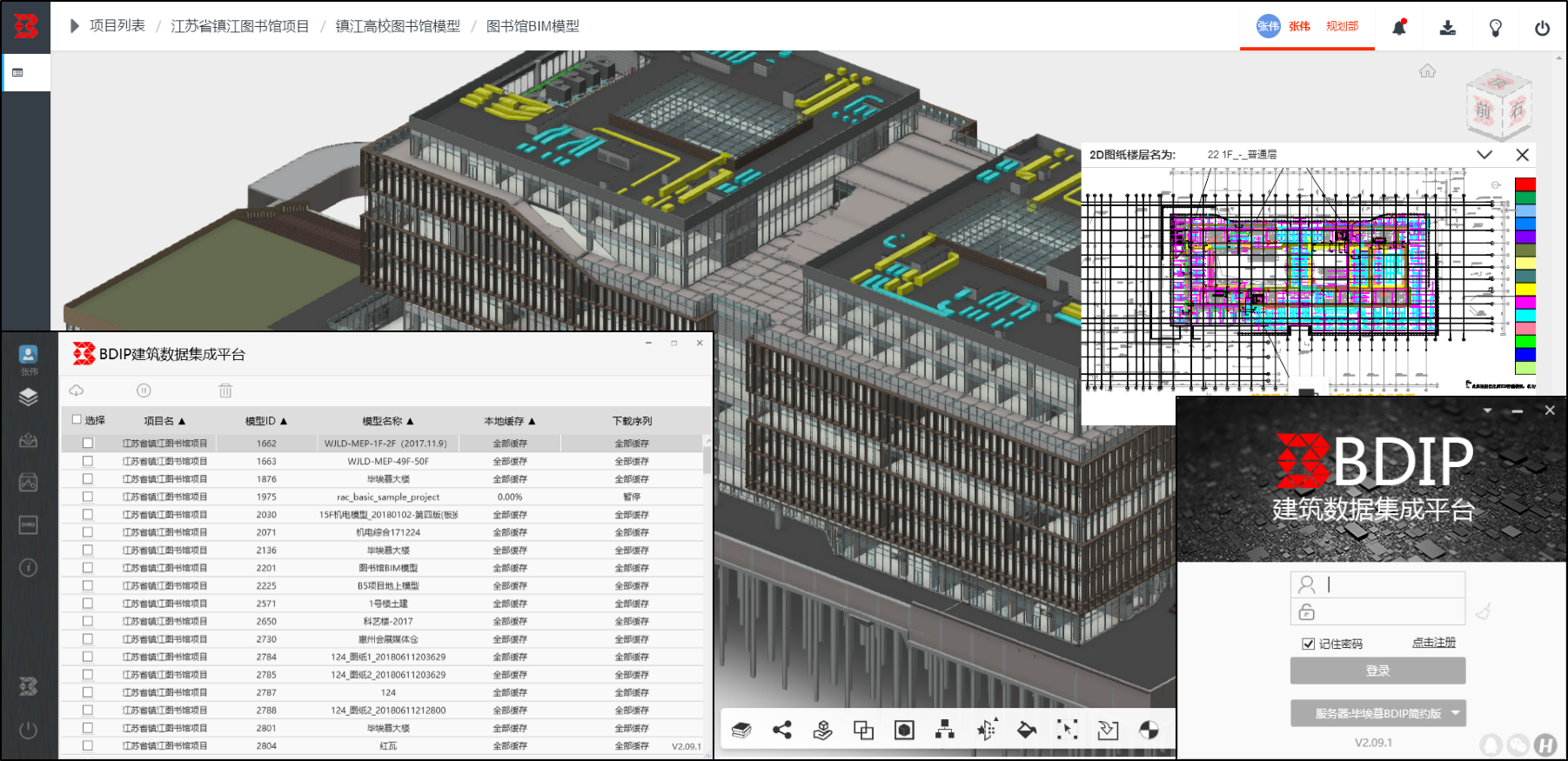

3、模型浏览和分享

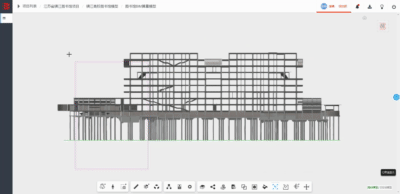

平台支持BIM模型浏览、漫游、属性查看、剖切、测量、过滤、查询等各种操作，经过轻量化处理的模型，只需普通的网页浏览器即可轻松浏览BIM模型， 无需高端配置的电脑，大大提高BIM模型应用普及性和便捷性;短期的项目参与人员需要访问BIM模型/BIM视点进行信息查看也可以通过模型分享功能来实现， 无需配置账号，点击分享链接或二维码扫描即可查看BIM模型/BIM视点。分享功能可以设置分享链接的有效时间，确保模型信息的保密性。

4、BIM模型功能权限控制

根据项目参与人员工作内容配置其对应的工作模块，不同岗位工作人员有自己的账号，只需针对自己权限的部分进行工作和协同，提高工作效率，简化工作流程。

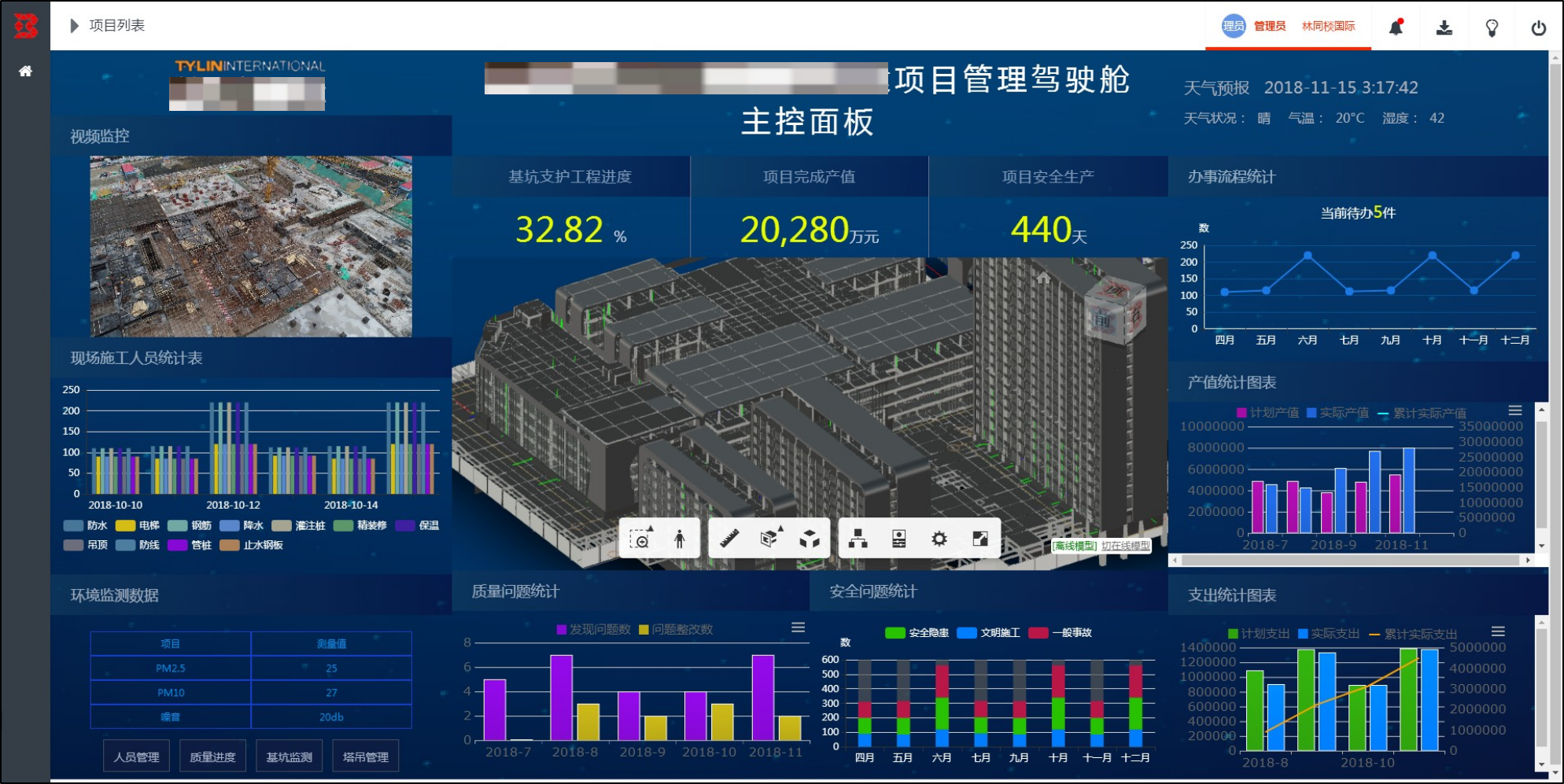

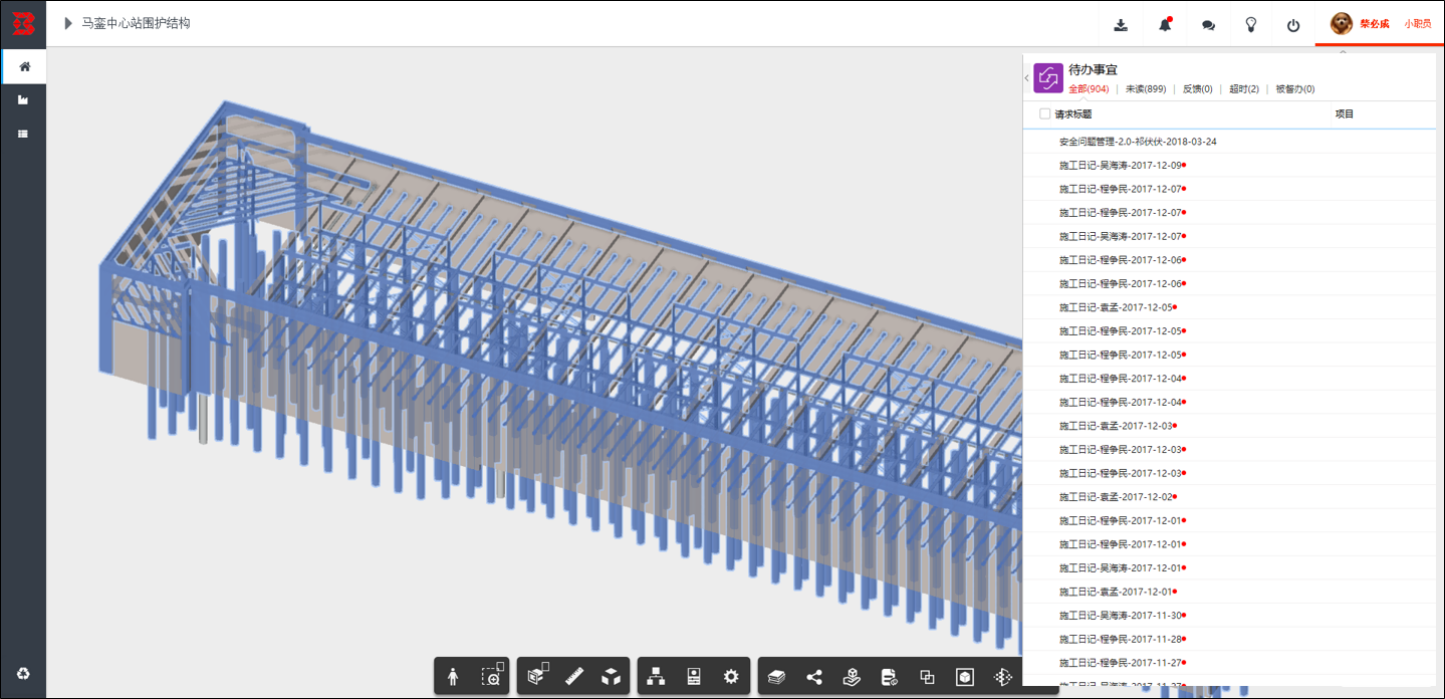

5、驾驶舱和个人数据看板

驾驶舱主要进行大数据分析展示，项目管理人员可实时查看参与各方在现场工作产生的各种生产数据。项目个人数据看板主要用于集中式的查看单项目的更新工作情况。 包括数据图表分析、个人协作流程审批、更新资料查阅、项目进度照片等内容，更直观、高效。

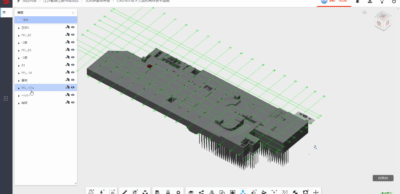

6、模型合并功能

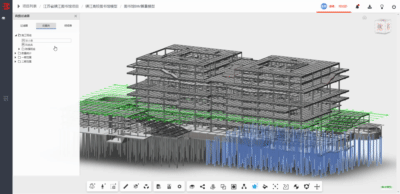

支持不同专业、不同单体、不同楼层的分散创建的BIM模型直接合并成整体模型的功能，快速灵活的根据项目管理所需对BIM模型进行任意合并，模型对比。

7、BIM模型数据继承

BIM模型在项目实施过程中，会根据项目不同阶段需求出现不同深度不同细度的版本， 每个阶段的数据可以通过数据继承功能将旧版本已经保存的数据复制到新版本的模型中，实现BIM模型全过程数据的连续性效果

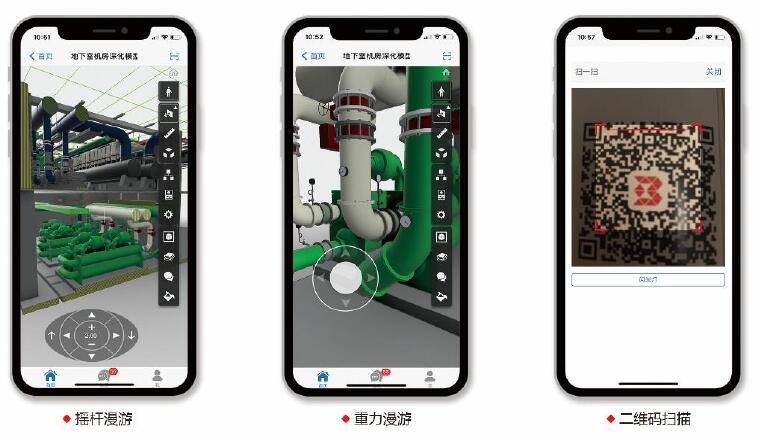

8、BDIP移动端

支持移动端数据交互及BIM模型浏览，方便用户随时随地访问平台中的数据库，查看工作资料、办理流程审批，发起现场问题协作等。实现移动办公与管理。

二、设计阶段

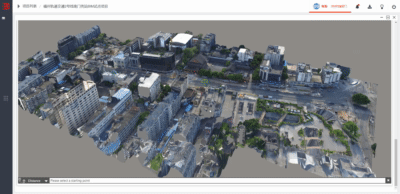

1、规划阶段场地分析

初步设计阶段，结合无人机扫描技术对代建项目场地进行真实取景， 通过BDIP轻量化浏览技术进行规划讨论，结合视点保存、涂鸦、测量等命令，在初步规划阶段自由操作分析。

2、设计方案比选和确认

在BDIP通过视点保存、涂鸦、漫游、共享、漫游等特性让业主方案决策更加全面。通过对模型细节逐一进行标记发起实时沟通， 设计人员无时间空间限制，亦可通过移动端看到消息推送，逐一对业主提出的修改意见进行回复，最终通过场景漫游完成方案确认。

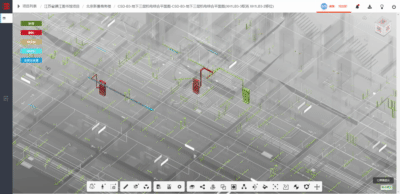

3、不利点分析——构件属性过滤和着色

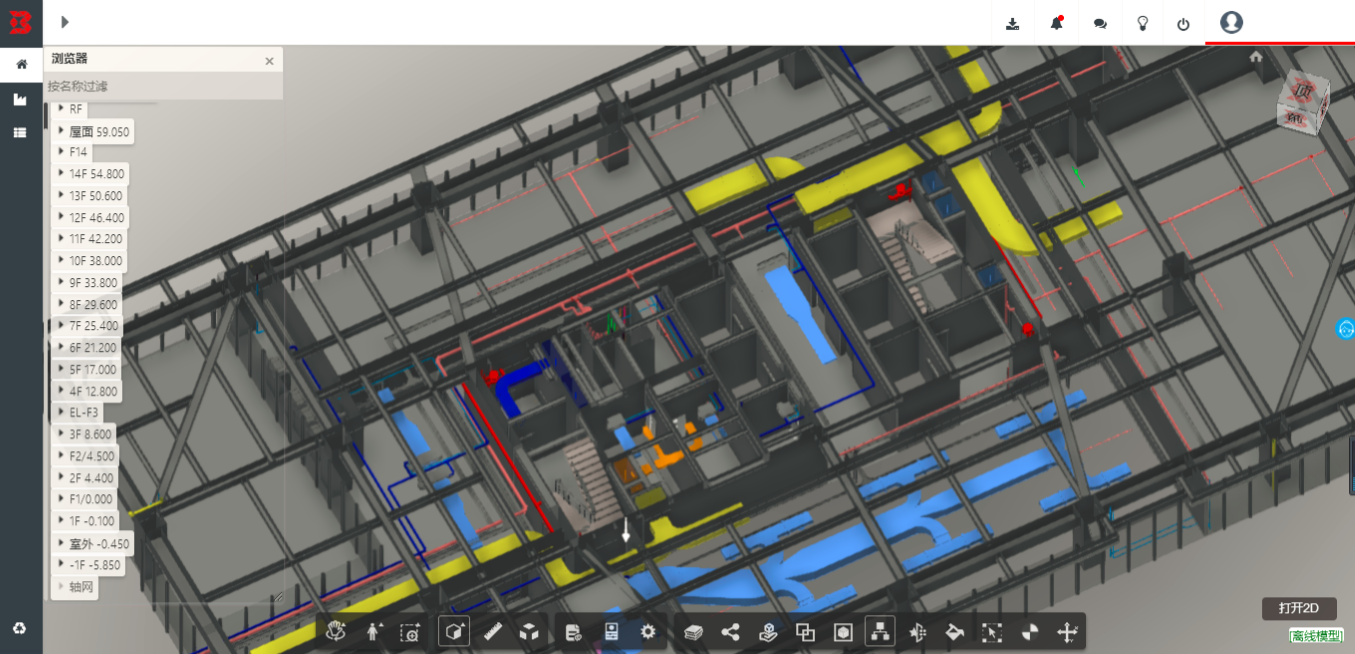

通过过滤器功能设置各种筛选条件，例如将管线标高不满足净高要求的区域进行快速排查。并根据过滤筛选结果批量标记排查结果的颜色。

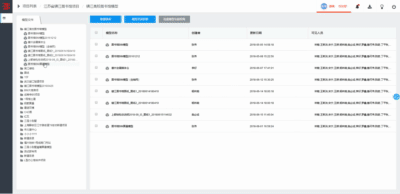

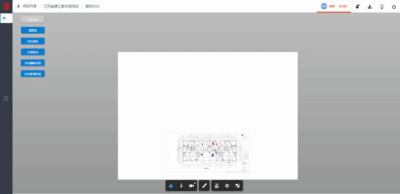

4、二维图纸在线审图和图纸变更对比

支持DWG平面图纸批量一键上传和在线轻量化浏览，并支持测量，图层控制、涂鸦标记等;可以将审图工作直接在线完成问题位置直接保存书签， 方便项目参与方在线进行设计问题沟通等工作。同时还可进行两版图纸比对，例如管综后的revit图纸与原设计图纸对比， 将新增部分和删除部分不同颜色高亮显示，对图纸的变化位置一目了然的标记出来，高效提升工作效率。

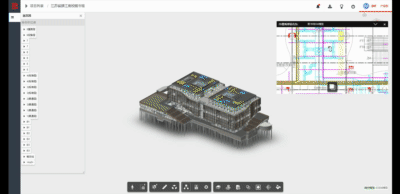

5、2/3D联动

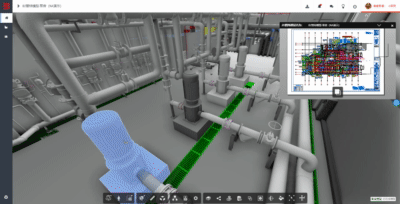

模型浏览模块支持3D模型和2Q平面同时显示功能，点击ZD构件;3D模型可快速定位; 方便快速切到需要查看的模型空间，并支持通过构件列表隐藏构件，查看某构件具体属性等功能。

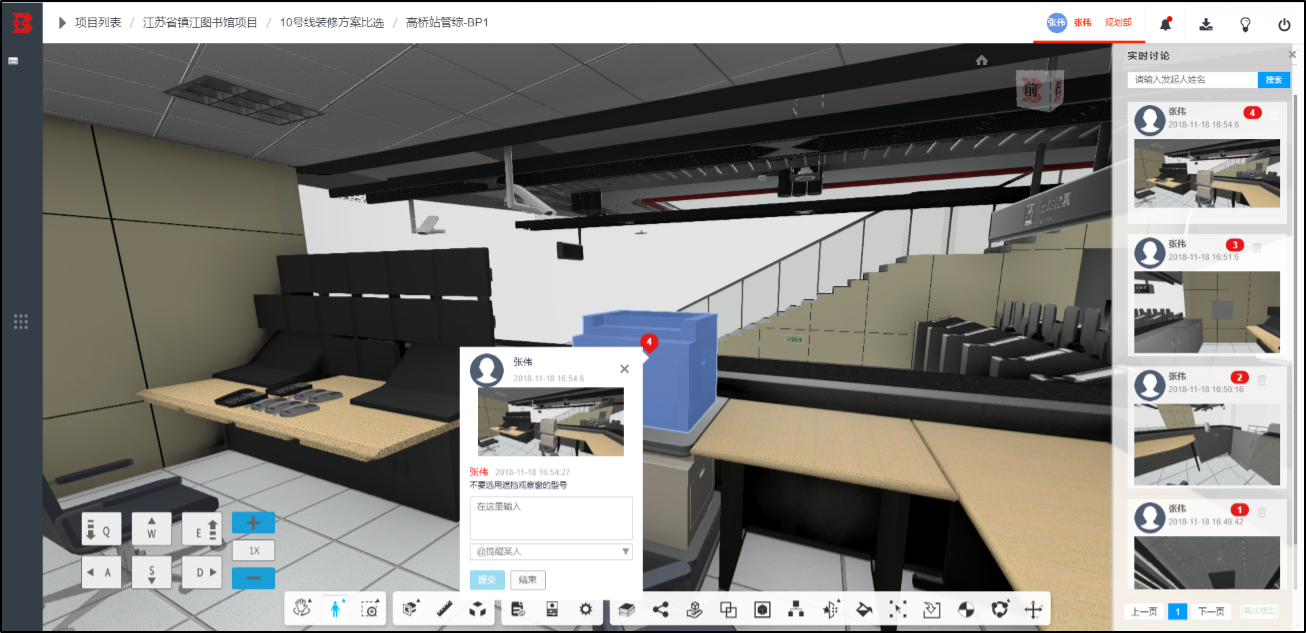

6、模型实时共享

项目参与各方可以基于某一BIM模型创建实时共享讨论房间，邀请讨论方进入房间进行远程实时讨论， 房间内的参与者可以共享发起人的BIM模型实时视点及操作动作， 从而实现多人在线实时协作，高效协同。该功能支持聊天记录历史保留及追溯，并且支持移动端实时操作。

7、BIM模型变更对比变更实物量快速统计

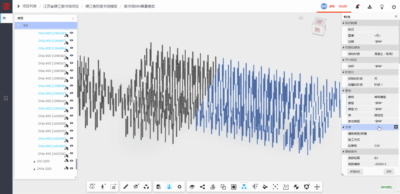

BDIP支持将两个版本的BIM模型合并对比，将两个版本的构件增删改变化通过不同颜色高亮显示， 一目了然，并且自动将变更的实物量进行统计，大大提高了变更成本计算的工作效率。

8、Navis模型视点、碰撞点导入

传统BIM咨询业务常用Navisworks进行模型轻量化浏览和汇报，BDIP系统支持Navis模型视点文件和碰撞结果文件 （.xml）导入，即使是中途才采用BDIP系统进行管理的项目，随时可以继承之前的工作结果。

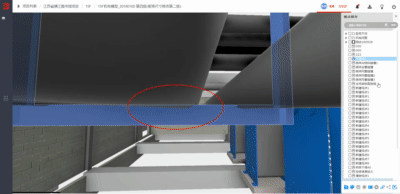

9、发起碰撞报告及流程跟踪

BDIP系统支持多人同时漫游，保存视点，批量发起碰撞报告，设计方可以快速定位问题视点位置， 进行优化建议回复，大大提高沟通效率。同时可以实时闭环跟踪，形成历史积累记录，并支持一键导出word文档进行打印存档。

三、施工阶段

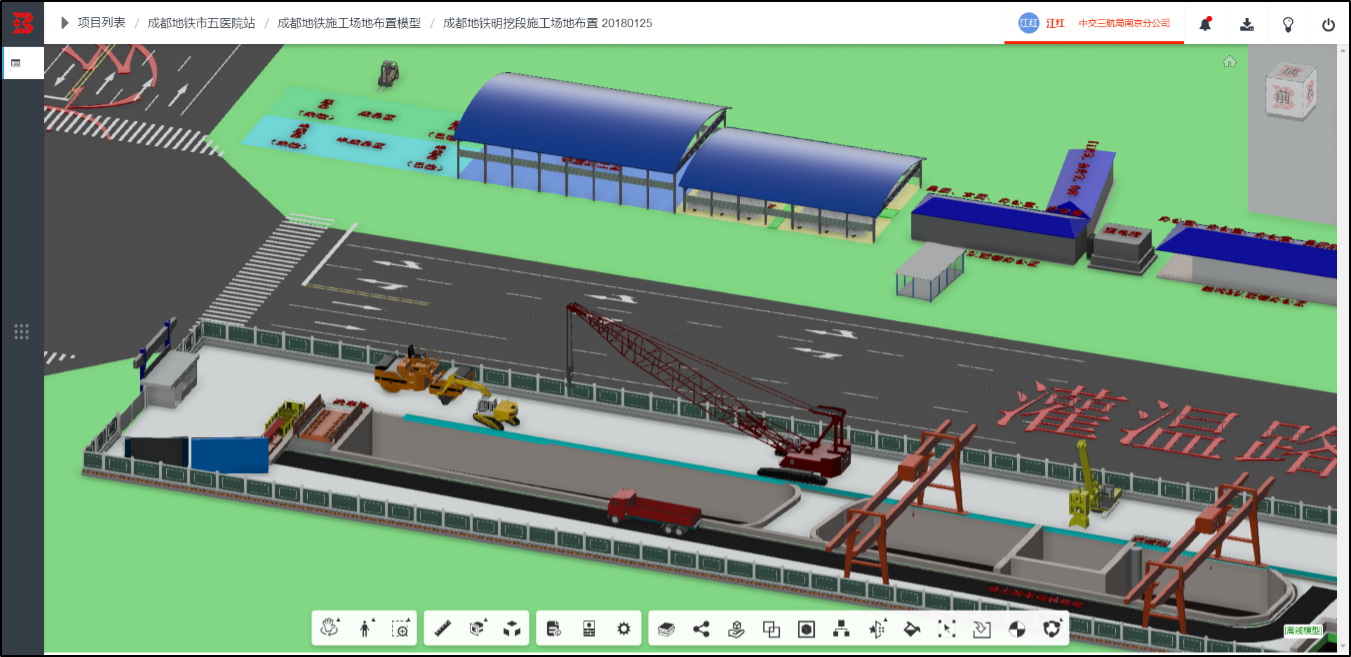

1、施工方案交底

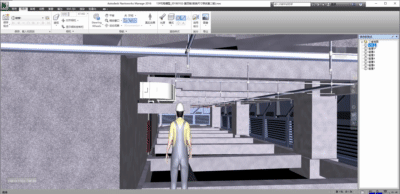

通过轻量化浏览进行施工场地方案交底，结合模型构件移动、测量等操作，可以更加直观高效的进行方案讨论，加快决策速度，确保方案可行性。

2、外接API，物联网与硬件集成

BDIP设置了统一的API接口，可支持各类物联网设备快速集成，现场各种监测设备与BIM模型进行对应后；点击单个构件即可调取查看后台实时检测状态和数据; 所有数据可集成成数据分析图直接展示。通过设置警戒阙值，自动通过手机、邮件进行报警，确保现场安全。

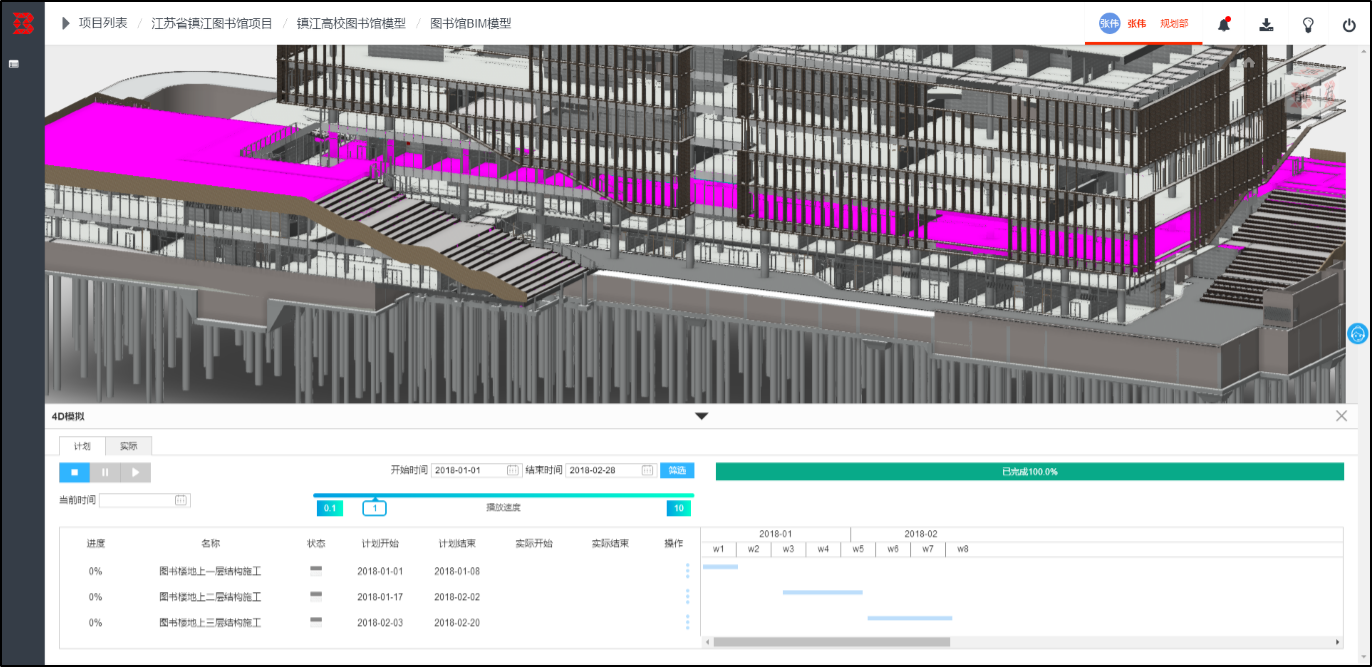

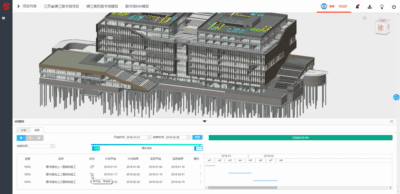

3、形象进度管理-BIM4D

（1）WBS计划在线查看、计划实际对比

业主总控施工节点，各施工单位录入细部计划；施工进度过程管理及实时更新统计，用于管理项目的任务和进度， 通过不同权限的划分；可对任务进行计划创建、实际完成审核，并自动生成甘特图，分析项目计划进度与实际进度偏差。 同时支持Project进度导入导出，施工进度任务与BIM模型关联。

（2）施工任务追溯

支持根据施工任务定位查看模型具体工作内容，根据日期过滤筛选一个时间段的施工任务范围，' 可以追溯之前的施工形象进度，也可以查看后续的计划施工内容方便业主进行物资采购计划和资金投入决策等工作。

（3）自定义着色标记和实际现场进度查看

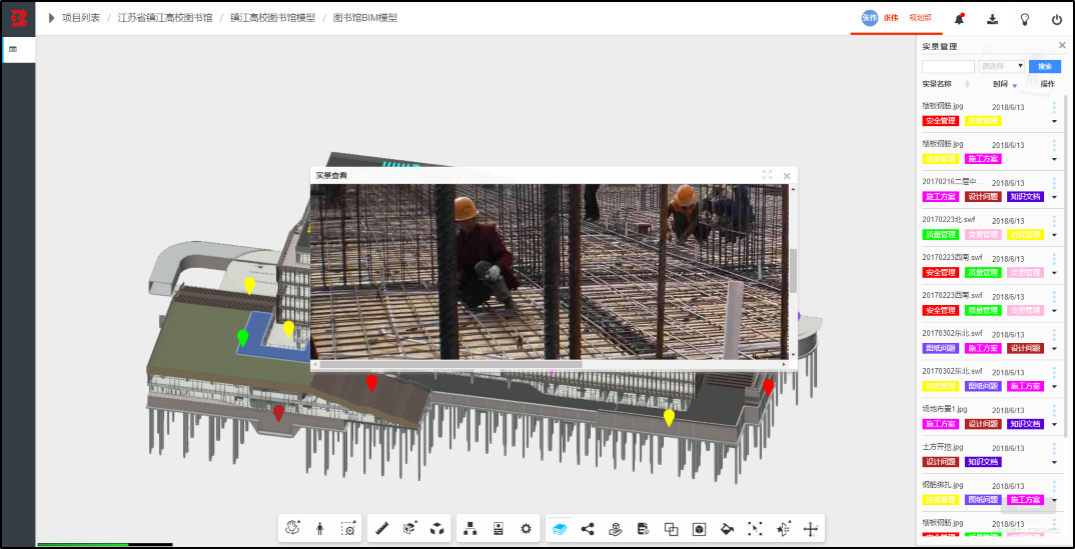

项目参与人员通过BIM模型标记各种颜色进行个人工作标记或进度等信息表达，高效利用BIM模型进行个性化管理。 BIM模型构件实景挂接功能将现场照片、视频、360全景等技术方法进行展现，并通过颜色标签来进行分类，方便快速检索查看。

4、人员管理

（1）作业人员现场施工日志填报

现场施工人员每日工作日志支持移动端直接填写上报，大大减小施工人员日常工作压力。 各项数据自动与后台大数据形成联动，如领料数据、用料数据，可进行各种数据统计分析。

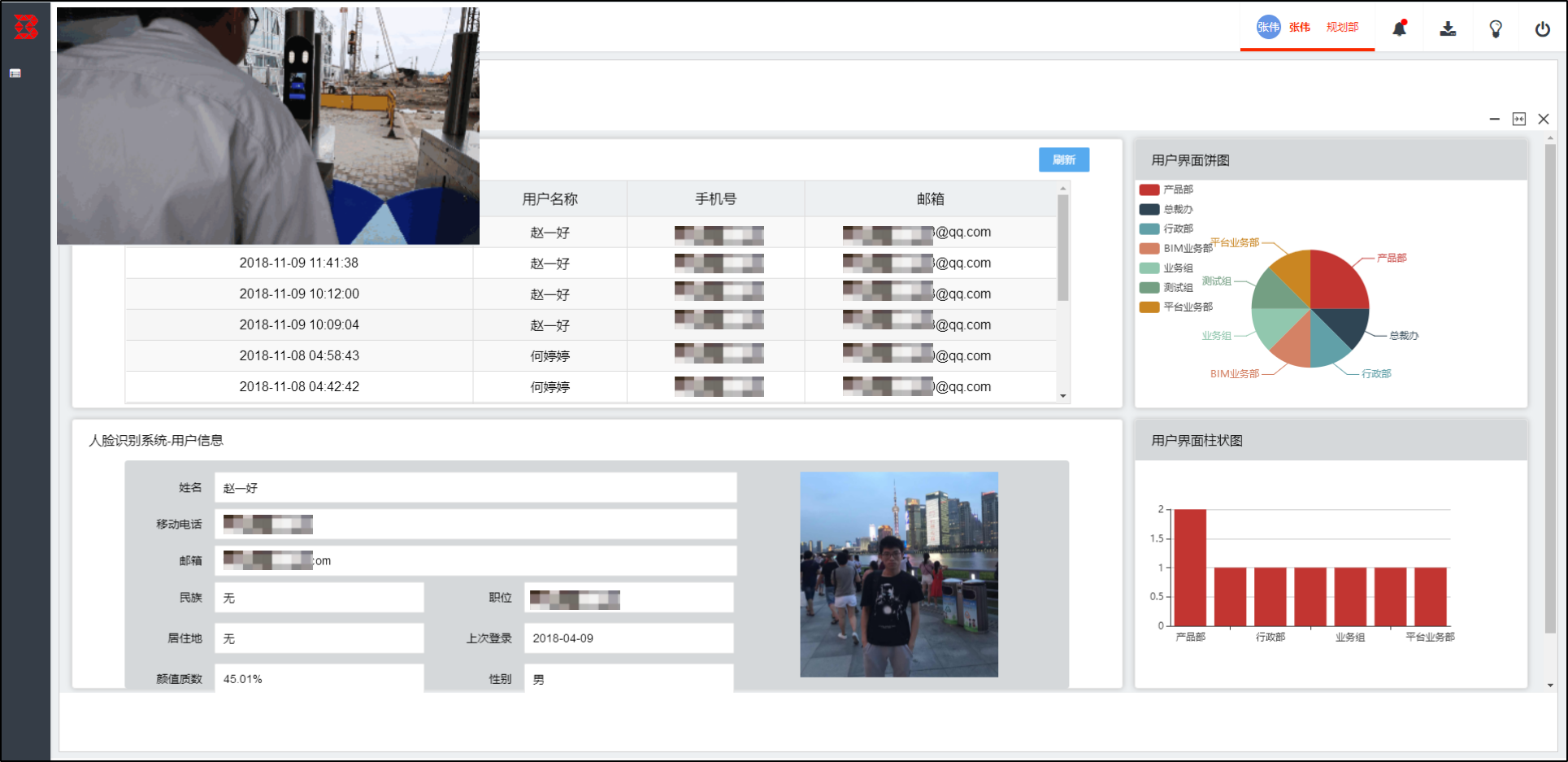

（2）人脸识别

施工现场安装人脸识别设备，通过人脸识别打卡进场，BDIP后台记录每次进出数据， 精确统计现场人员数据，确保无关人员进场引发安全问题。

5、安全管理

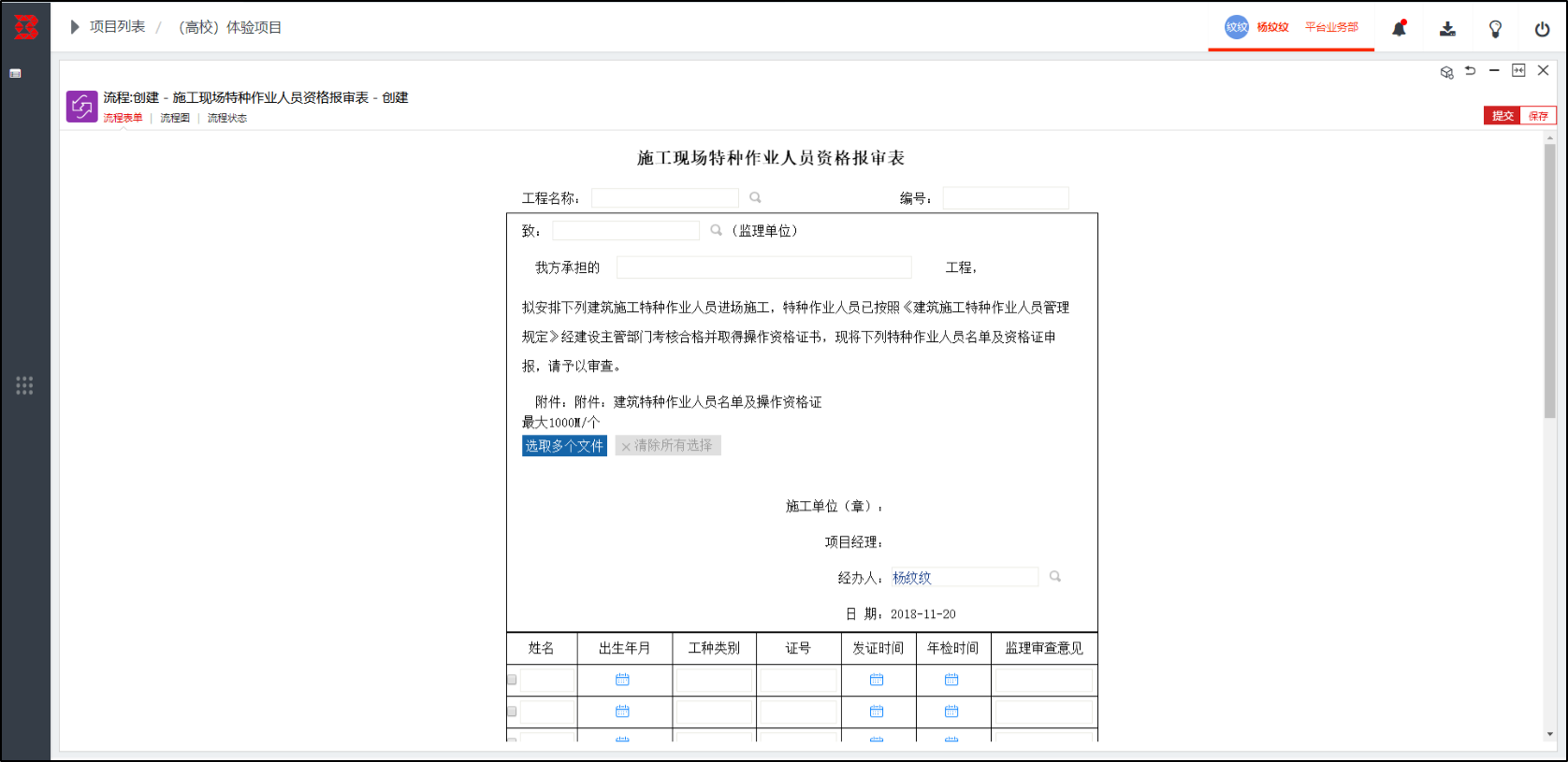

（1）特种作业管理

为确保项目施工过程中安全作业，相关特种作业人员必须做好人员资格审核流程的审核后方可作业， 每次作业的结果通过系统进行登记，形成操作台账记录，确保安全有效的现场管理。

2）打通智慧工地

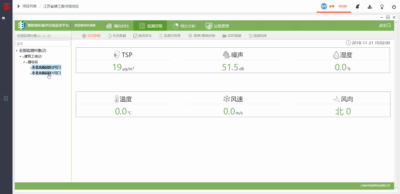

对接扬尘噪音监控，湿度温度等

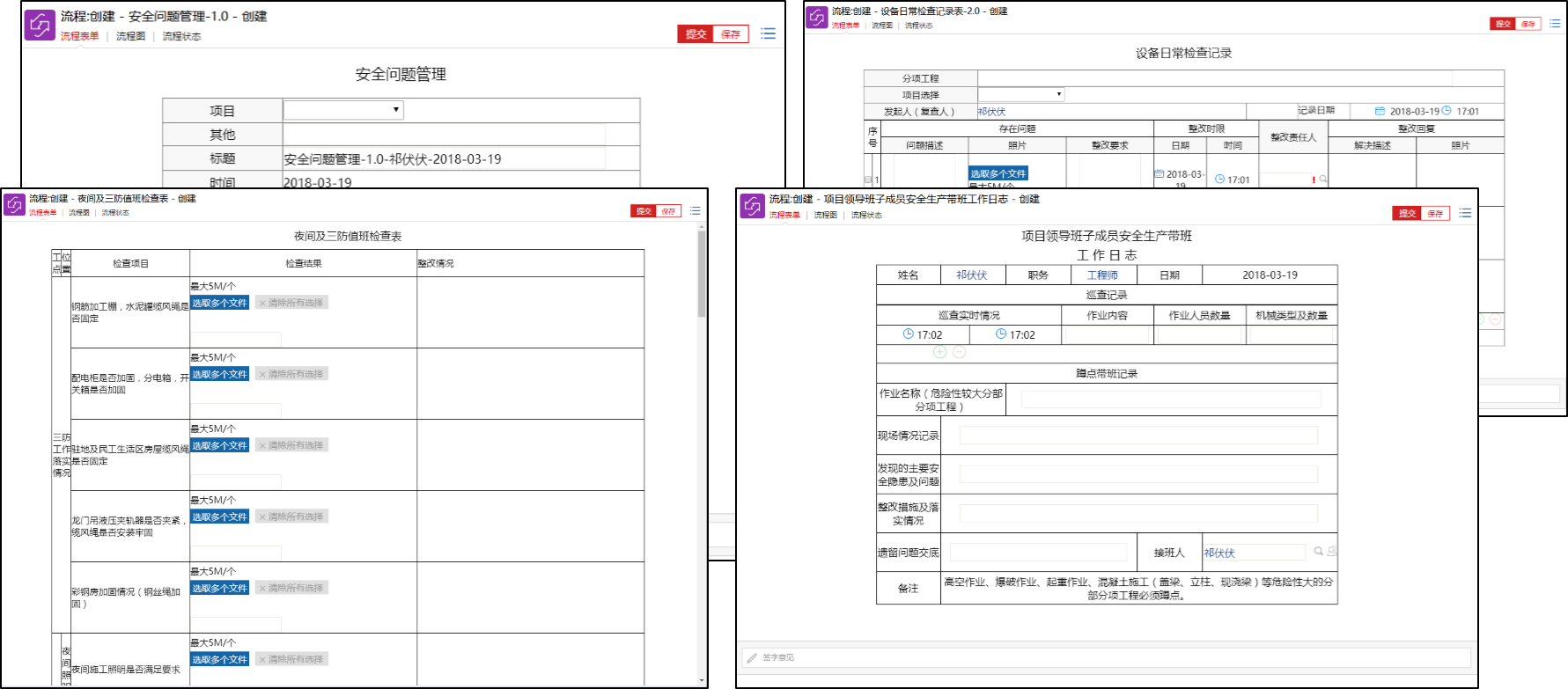

（3）安全管理流程设置

结合流程模块及BIM模型，根据不同项目管理方法进行管理模式定制，通过配合移动端随时调用相关流程 进行现场安全问题管理和检查，形成工作记录和数据。

6、质量管理

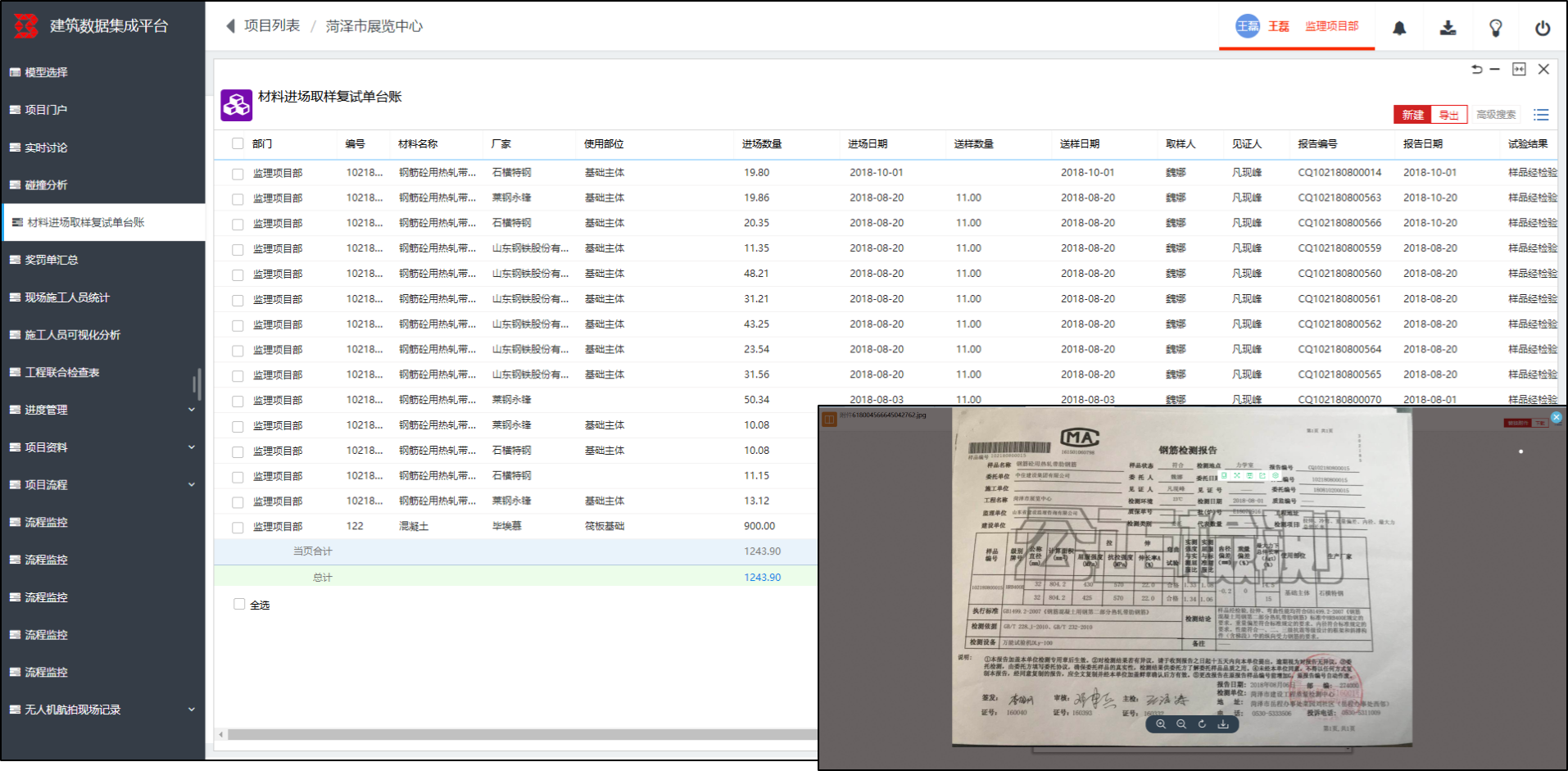

（1）材料进场取样复试单

现场质量审核工作记录通过BDIP进行统一登记，所有实体单据和检验报告上传系统， 并形成数据统计台账，便于及时追查每批次材料的过程和使用部位，确保施工质量材料的安全。

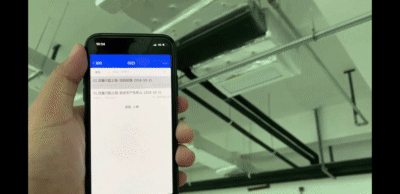

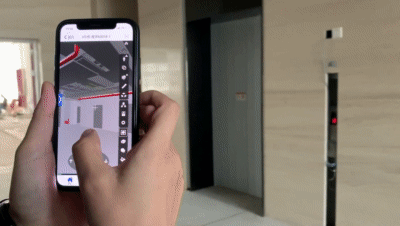

（2）现场二维码扫码定位

BDIP系统支持模型构件和视点批量生成二维码和分享链接，既可以通过链接发送给项目参与人员进行快速定位分享， 也可以通过二维码打印粘贴在现场对应位置，方便现场管理人员扫码快速查看BIM模型。

3）现场问题整改

通过系统记录问题的发生情况，BIM模型位置定位，设置整改人，整改后拍照送审等流程， 实现质量整改进度控制，并形成后台数据，业主可根据质量问题情况对作业单位进行相应的处罚。

（4）隐蔽工程管理

施工现场个阶段竣工验收后，经常容易出现人员变动导致验收过程资料的遗失。BDIP支持通过文档、 BIM模型挂接等技术手段来确保资料的保存性。尤其对于隐蔽工程的完成情况， 各种重要的音像资料存底对项目竣工交付后的结算工作，以及施工单位自己内部班组的结算工作提供重要的依据。

7、成本管理

（1）物资管理
BDIP支持各种数据库创建，针对项目物资管理支持创建物资数据库，结合施工阶段各种管理流程中工作 量及施工量的统计，生成各种统计报表，提升精细化管理水平。

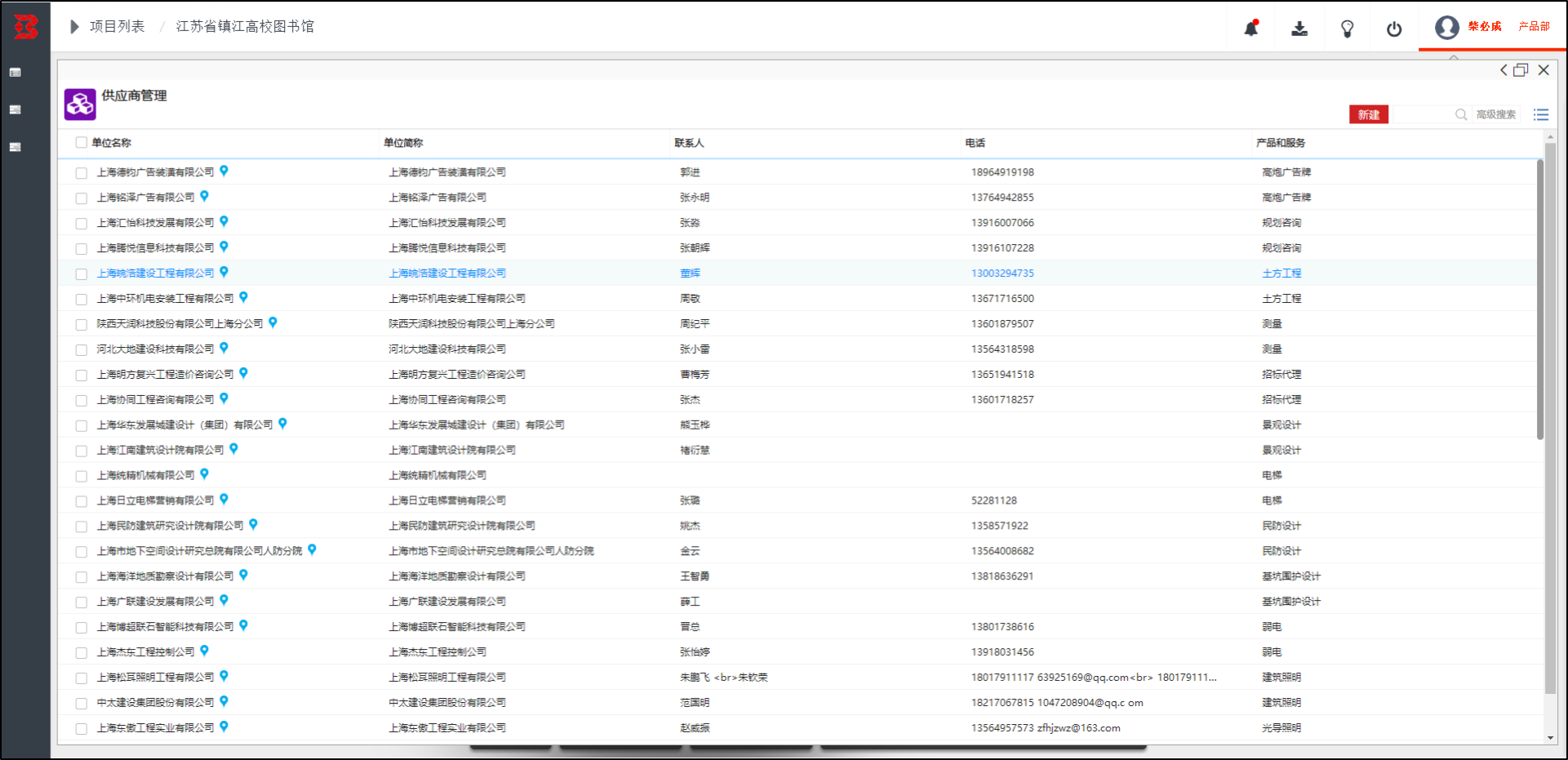

（2）供应商管理

BDIP结合各种流程管理中针对设备供应商、各分包商的信息库进行存储和打分，从而便于后续评级管理。

（3）工程量计算报表反查

基于BIM模型进行工程量的统计、反查及报表的输出，项目参与各方均以模型的工程量为标准， 确保后续成本管理数据的统一性、精确性，减少反复的审核工作。BDIP与福建省晨曦信息科技股份有限公司的 晨曦BIM算量软件进行了全面打通，实现了根据国内全国各地清单定额计价规则进行工程量计算。

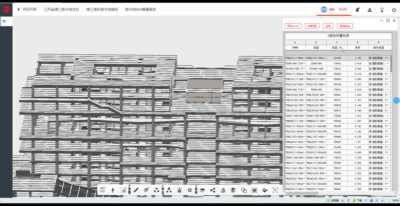

（4）模型生成任意明细表

BDIP支持所有构件任意属性统计分析，形成构件明细表，支持每项数据模型定位反查及EXC表格导出， 充分发挥BIM模型数据丰富和准确性的特点，实现项目精细化管理。

（5）构件重要信息表格批量添加

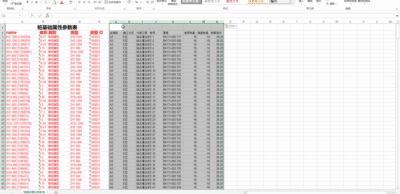

BDIP支持将导出的明细表再编辑反导入，当模型需要添加的数据较大时可以通过EXC表格的灵活编辑能力 在表格中编辑好，再导入到BIM模型中，实现构件属性的批量添加。

（6）属性拓展

将施工任务信息录入到构件中，形成参数后后续可支持过滤分析、数据报表生成等应用。 属性拓展支持批量设置，自定义的参数均可用于统计。

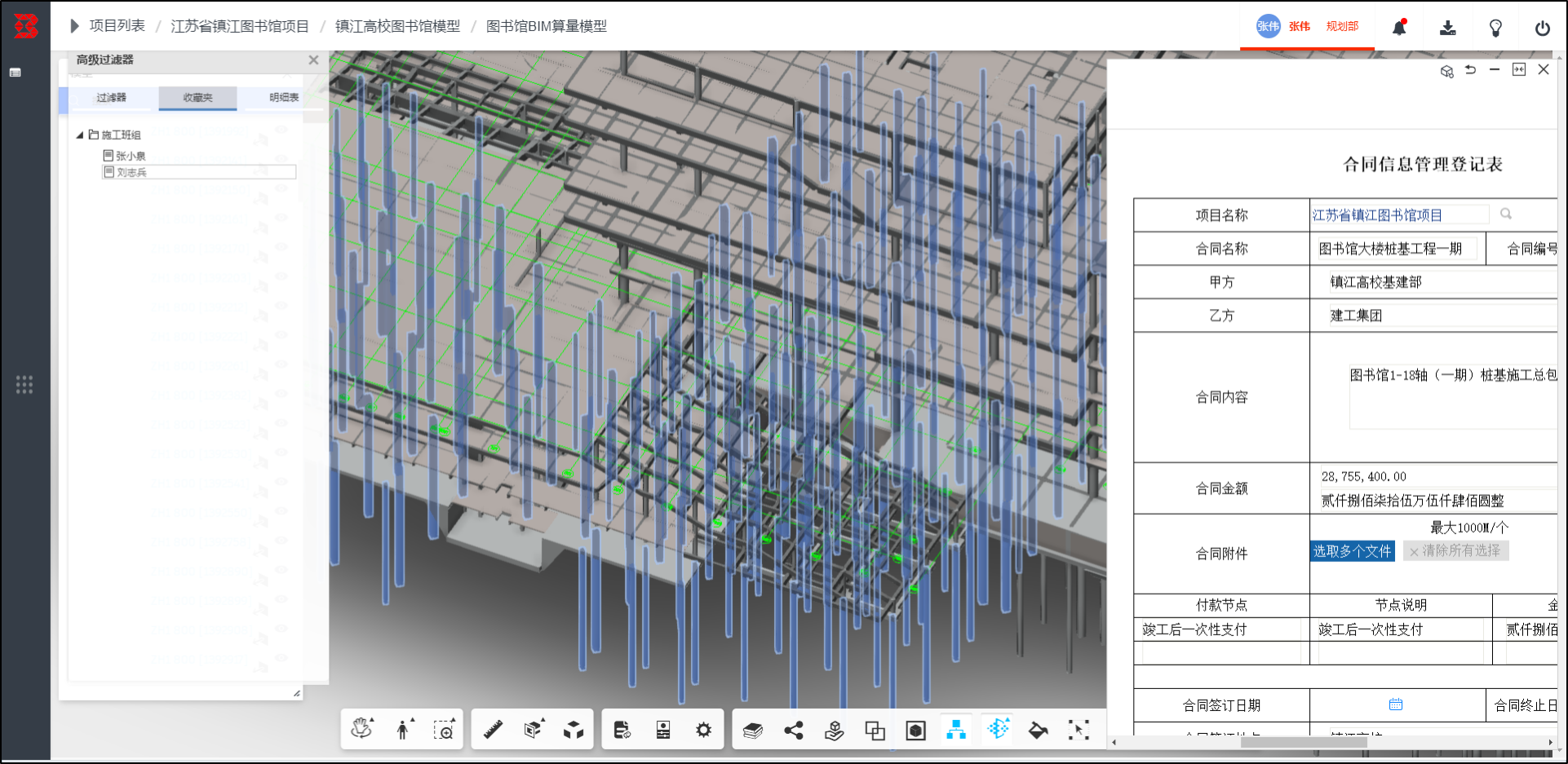

（7）合同信息管理及模型关联

根据合同工作内容选择模型对应构件发起合同信息登记流程，即可实现合同信息流程与模型构件的关联。合同审核人员可以通过 构件反查对照模型部位和合同内容是否一致，审批通过后乙方人员可以再次确认范围，有效避免合同内容不清晰导致的后期结算分歧。

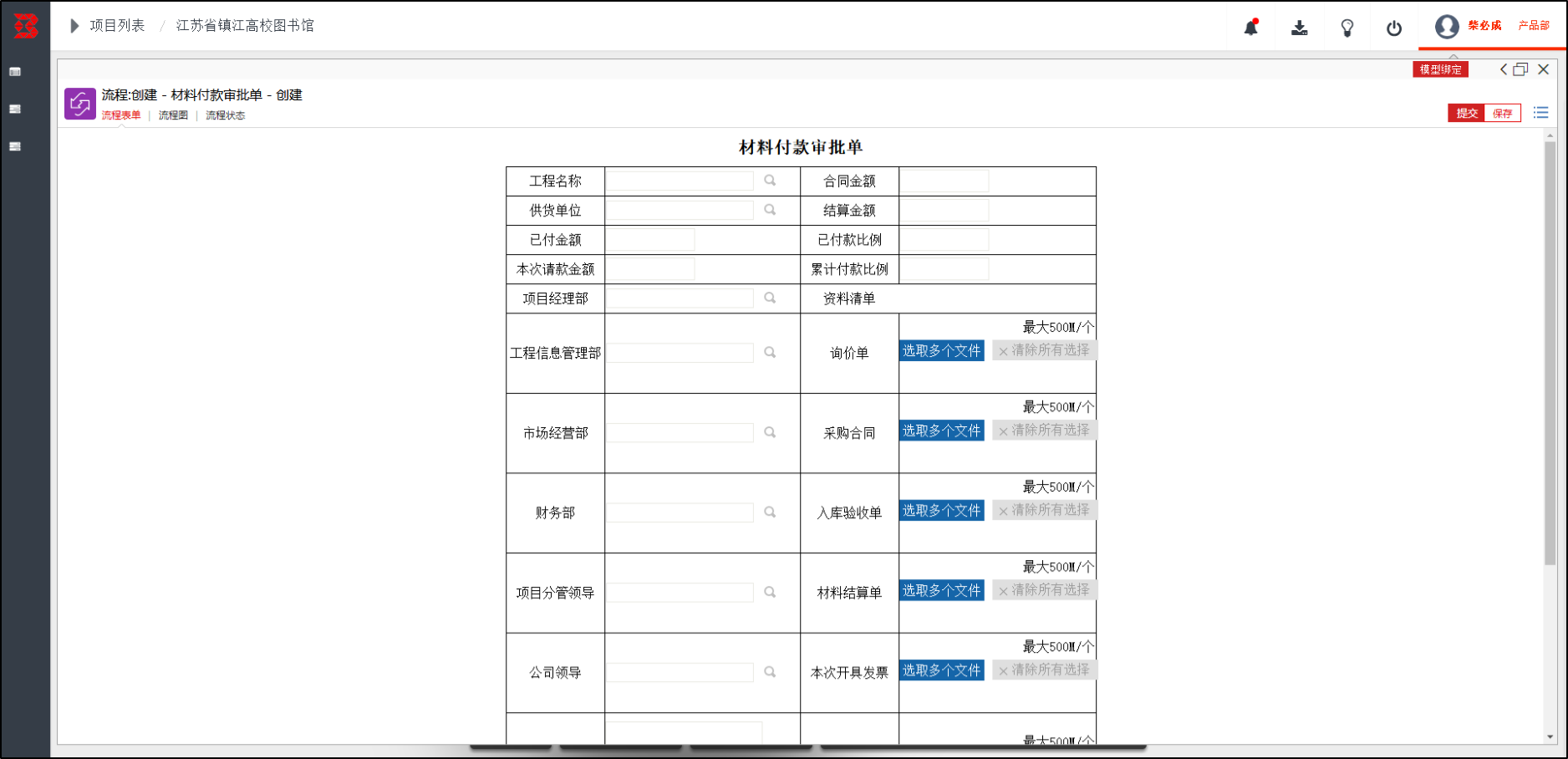

（8）施工单位竣工后付款申请

施工阶段各种参建单位请款申请、付款、结算审核、设备材料价格审核、设计变更、签证等管理工作均可根据项目自己的 管理模式进行定制化流程配置，通过BDIP进行在线成本管理，可以将各项流程与BIM模型进行关联。 业主审核可以通过模型反查数据确认成本管理中各项内容的详细数据，提升精细化管理水平。

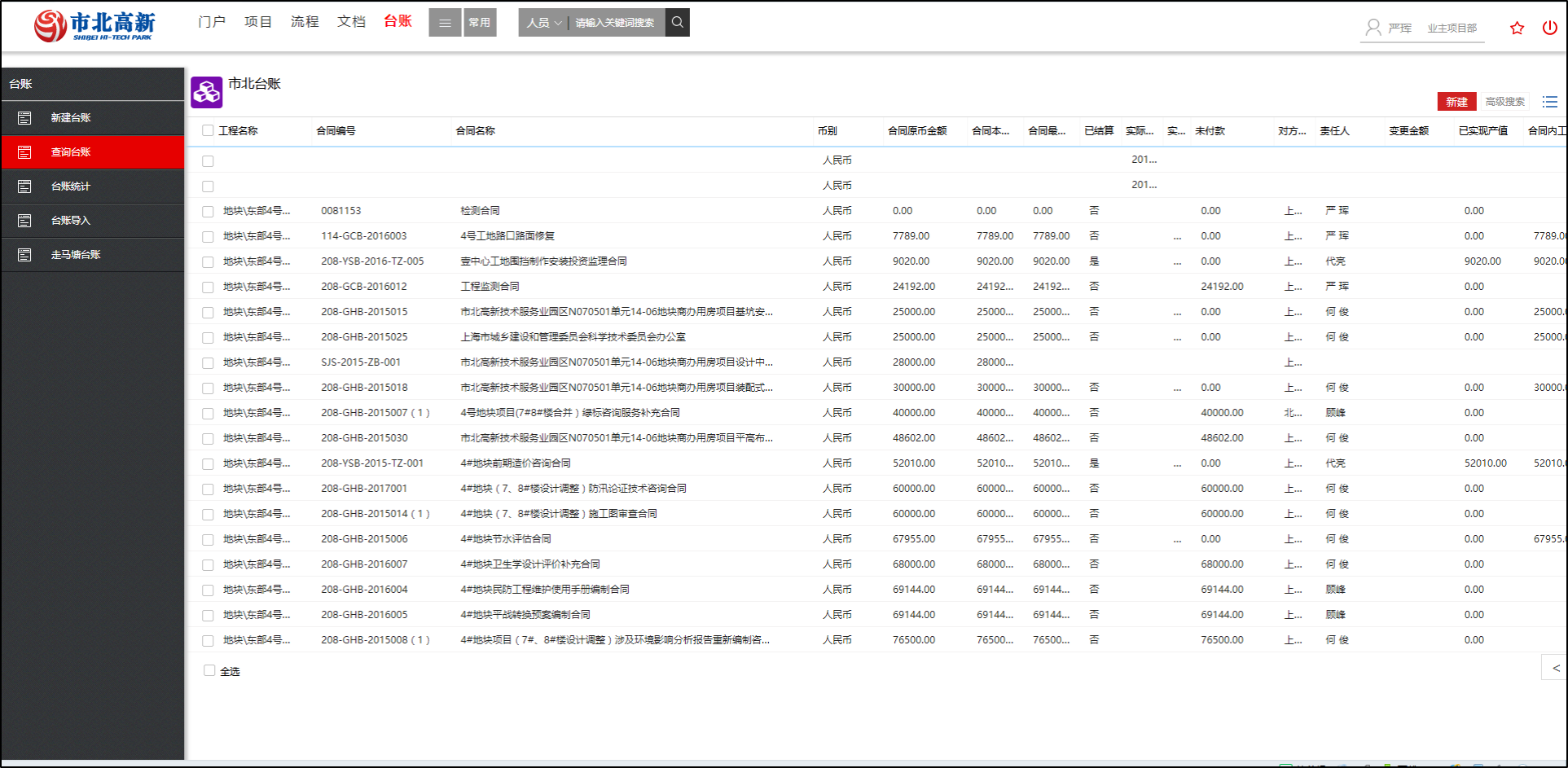

(9）形成合同付款台账

各项成本流程数据形成费用台账表，对项目所有费用的支付情况一目了然，辅助业主精确进行成本控制。

8、现场数据推送

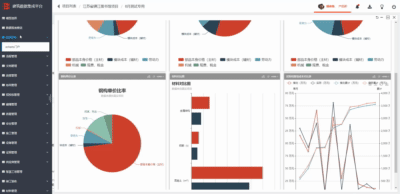

项目实施过程中产生的各种数据支持生成分析图表，BDIP系统还可以将这些数据设置发送规则， 定时给相应人员推送更新数据信息，实时掌握现场生产情况。

四、运维阶段（开发中）

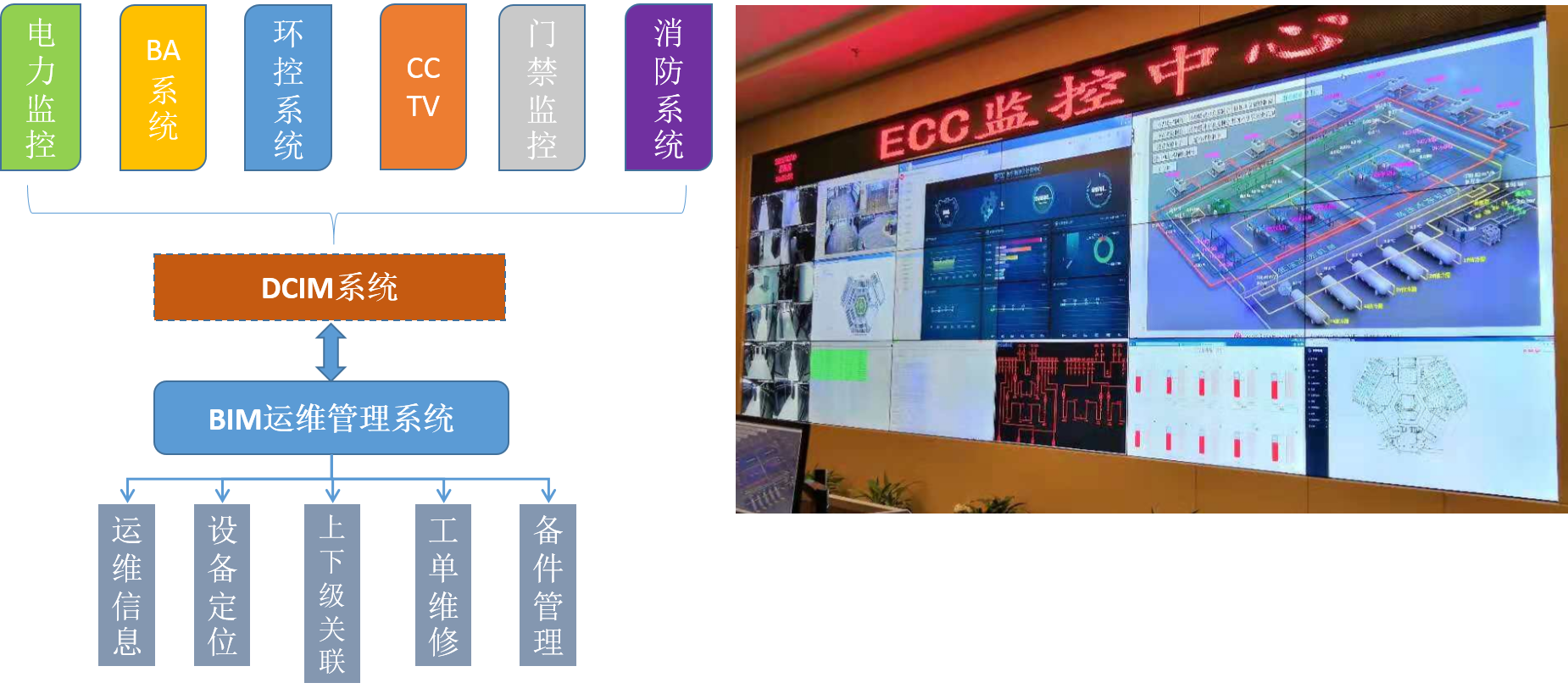

1、BIM系统与DCIM系统的框架及需求分析

DCIM（数据中心基础设施监控管理）系统是对数据中心资产设备，资源设备运行状况的进行全面监控和管理， 包含基础设施监控和基础设施管理两大功能模块。通过采集设备、传输设备和管理设备等， BDIP同DCIM数据打通后，可实现全方位的运维监管。

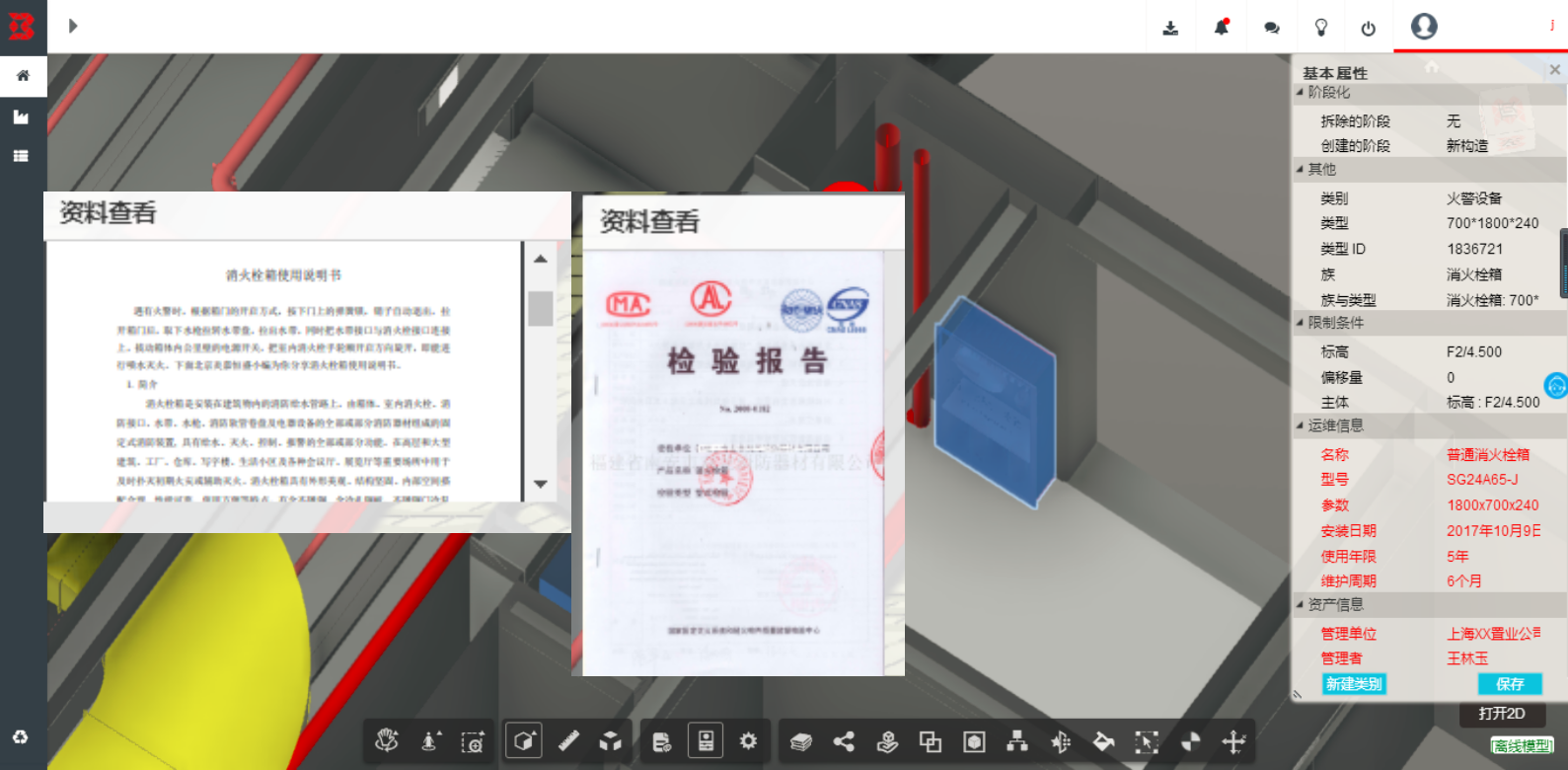

2、设备运维信息查询

可实时在线查看运维信息和资产信息，包括但不限于设备名称、型号、参数、安装日期、使用年限、保养周期、管理单位、管理者、位置等。

3、设备运行状态显示

BDIP设备列表中选择某一设备，获取设备的实时运行状态信息，也可通过在模型中直接选择的方式选中某一设备，获取设备的实时运行状态信息。

4、设备报警及定位

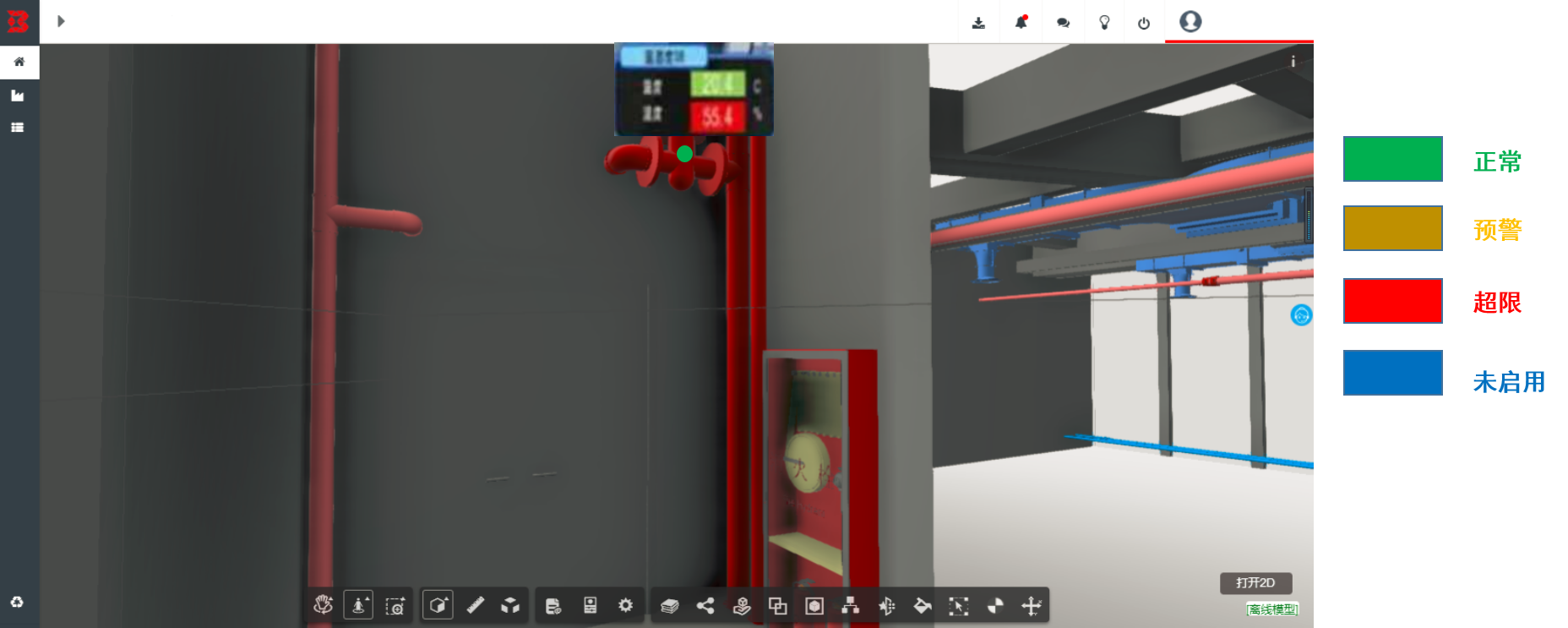

报警定位，系统可识别暖通空调系统上传的报警信号，并实现报警与空间模型的绑定， 可在三维模型中直观的定位报警设备或空间的所在位置。漫游时，不必按预设路线，可以360度完全自主自由的操作。

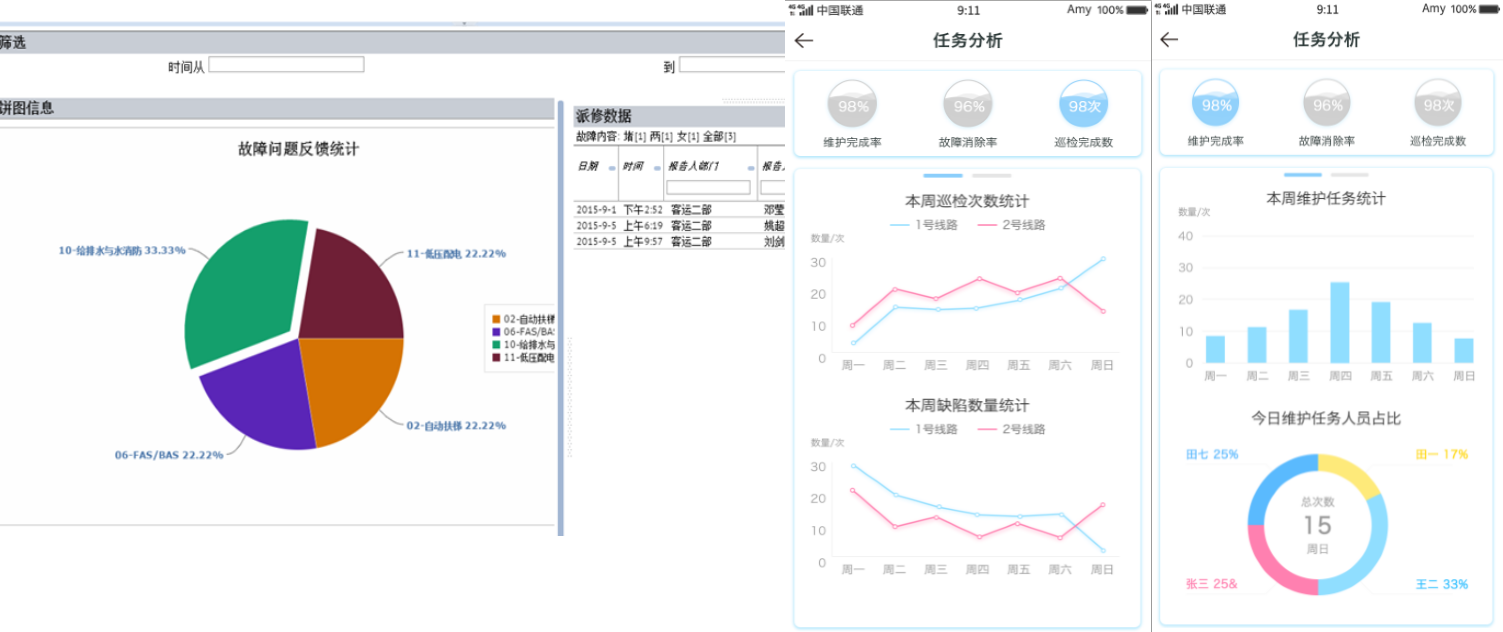

5、设备维护数据统计

系统支持维保工单的统计与分析功能，按时间维度统计已产生工单的总量、已完成工单数量、按时完成工单的数量等。 可实现设备的历史故障与报警信息的分类记录与存储功能，可通过关键字查询的方式实现历史故障与报警信息的快速查询。 针对运营维护人员的日常工作及工单反馈结果，形成人员工作分析报告，为工作统计与备件库存更优化分配提供数据基础。

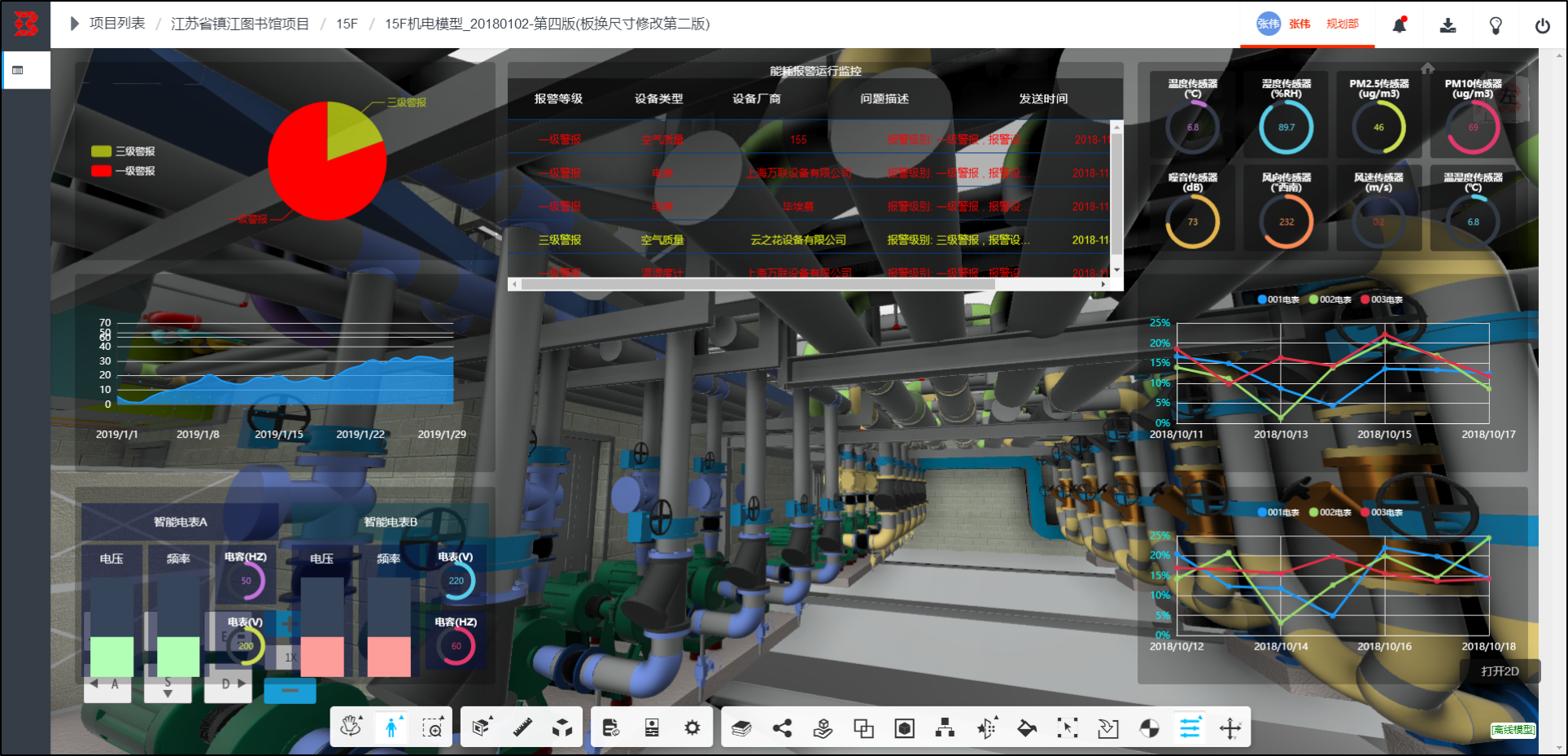

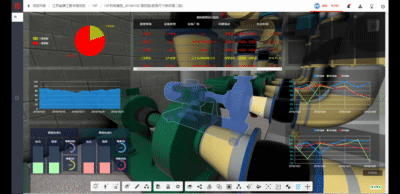

6、设备监测-物联网能耗监控与硬件集成

BDIP支持物联网集成，现场各种监测设备与BIM模型一一对应，点击单个构件即可调取查看实时检测状态和数据， 所有数据可集成成数据分析图表直接展示。通过设置警戒值，自动进行报警，通过手机、邮件推送提醒，确保现场安全。
