使用 OpenRoads ConceptStation，高速公路工程专业人士能够在数小时内，而非数天内快速生成公路和桥梁的方案设计。您可以根据实际环境创建智能数字模型。OpenRoads ConceptStation 将工程绘图工具与相关造价相结合，有助于初步设计阶段更佳决策的制定。工程师和设计师可在工程规划与投标前阶段评估更多方案。优势体现在提高设计效率、识别潜在高风险项，以及最大限度地降低开发成本。最佳设计确定后，您可以随时将模型上传至 OpenRoads 的深化设计产品中对道路和桥梁进行进一步的深化设计。通过对具有最优设计、更低成本以及更少风险的创意概念进行快速分析，您的公司将在设计 / 建造投标中脱颖而出。

制造商

Bentley systems, incorporated 美国

主要功能 BIM建模/设计/建筑CAD | BIM概念设计/规划设计/可行性研究

软件类型 商业软件

部署方式 本地部署

操作系统 Windows

OpenRoads ConceptStation正版代理商与厂商报价

OpenRoads ConceptStation正版购买建议优先联系认证厂商、授权代理商或具备服务能力的供应商，结合所在地区、响应速度、授权方式和实施支持获取实际采购报价。

OpenRoads ConceptStation功能与配置

集中了解OpenRoads ConceptStation的产品介绍、版本配置、功能模块、新版发布以及系统与硬件要求，便于快速判断产品能力和部署条件。

软件介绍

使用 OpenRoads ConceptStation，高速公路工程专业人士能够在数小时内，而非数天内快速生成公路和桥梁的方案设计。您可以根据实际环境创建智能数字模型。OpenRoads ConceptStation 将工程绘图工具与相关造价相结合，有助于初步设计阶段更佳决策的制定。工程师和设计师可在工程规划与投标前阶段评估更多方案。

优势体现在提高设计效率、识别潜在高风险项，以及最大限度地降低开发成本。最佳设计确定后，您可以随时将模型上传至 OpenRoads 的深化设计产品中对道路和桥梁进行进一步的深化设计。通过对具有最优设计、更低成本以及更少风险的创意概念进行快速分析，您的公司将在设计 / 建造投标中脱颖而出。

利用背景信息

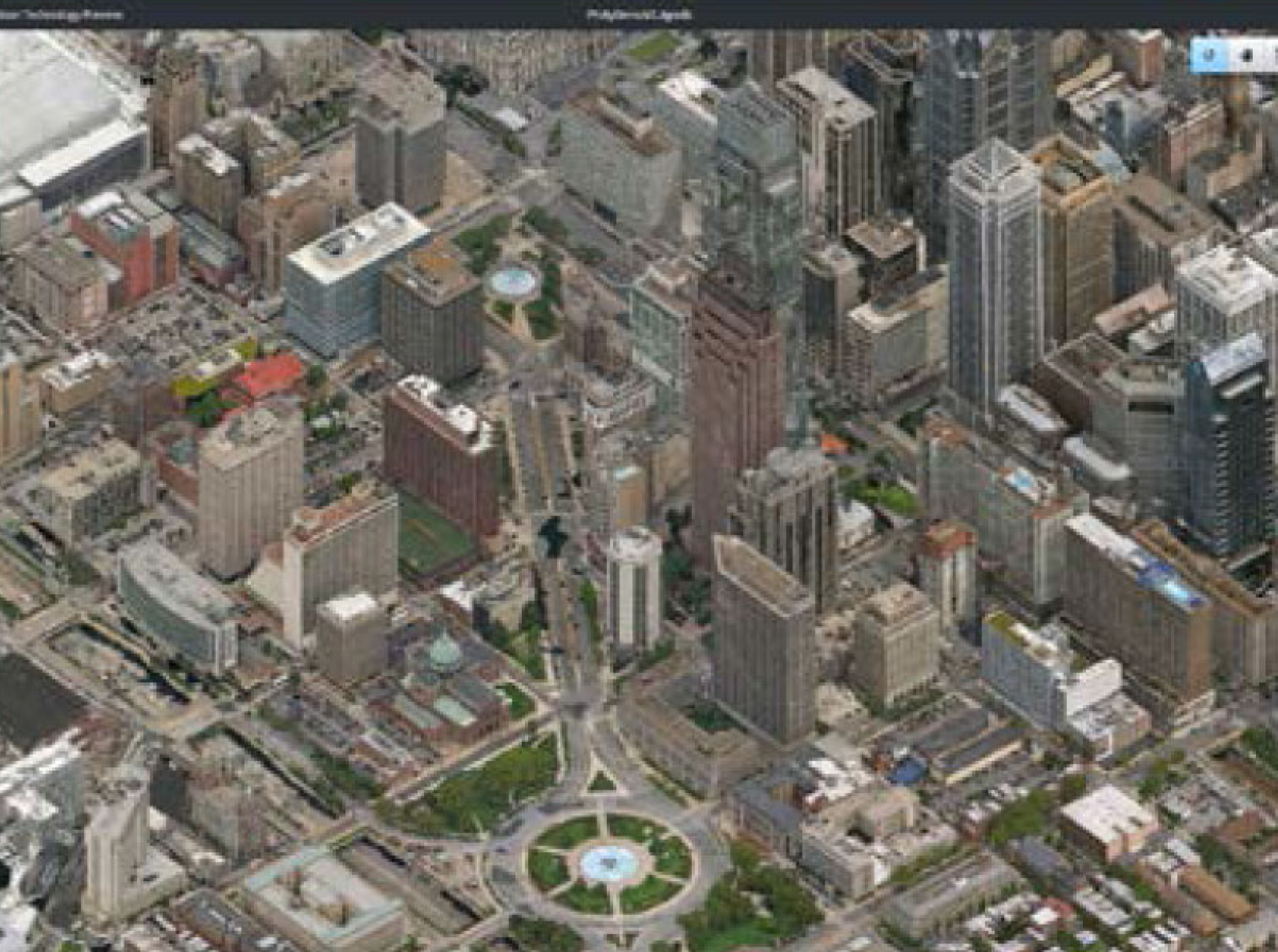

OpenRoads ConceptStation 使您能够根据给定位置为在真实环境下的建模定位，并下载数据丰富的背景信息，从而加快概念设计进程。您可以轻松导入各种数据，包括地形模型、光栅 DEM、图像、GIS、实景网格等，结合背景轻松创建智能三维模型。

该软件包含地理坐标系服务，可辅助查找、下载和导入地理信息数据，并将数据转换成三维模型以轻松查看信息。该简单易用的数据组合功能有助于您的组织节省定位现况数据以及缩短整体设计所需的时间。

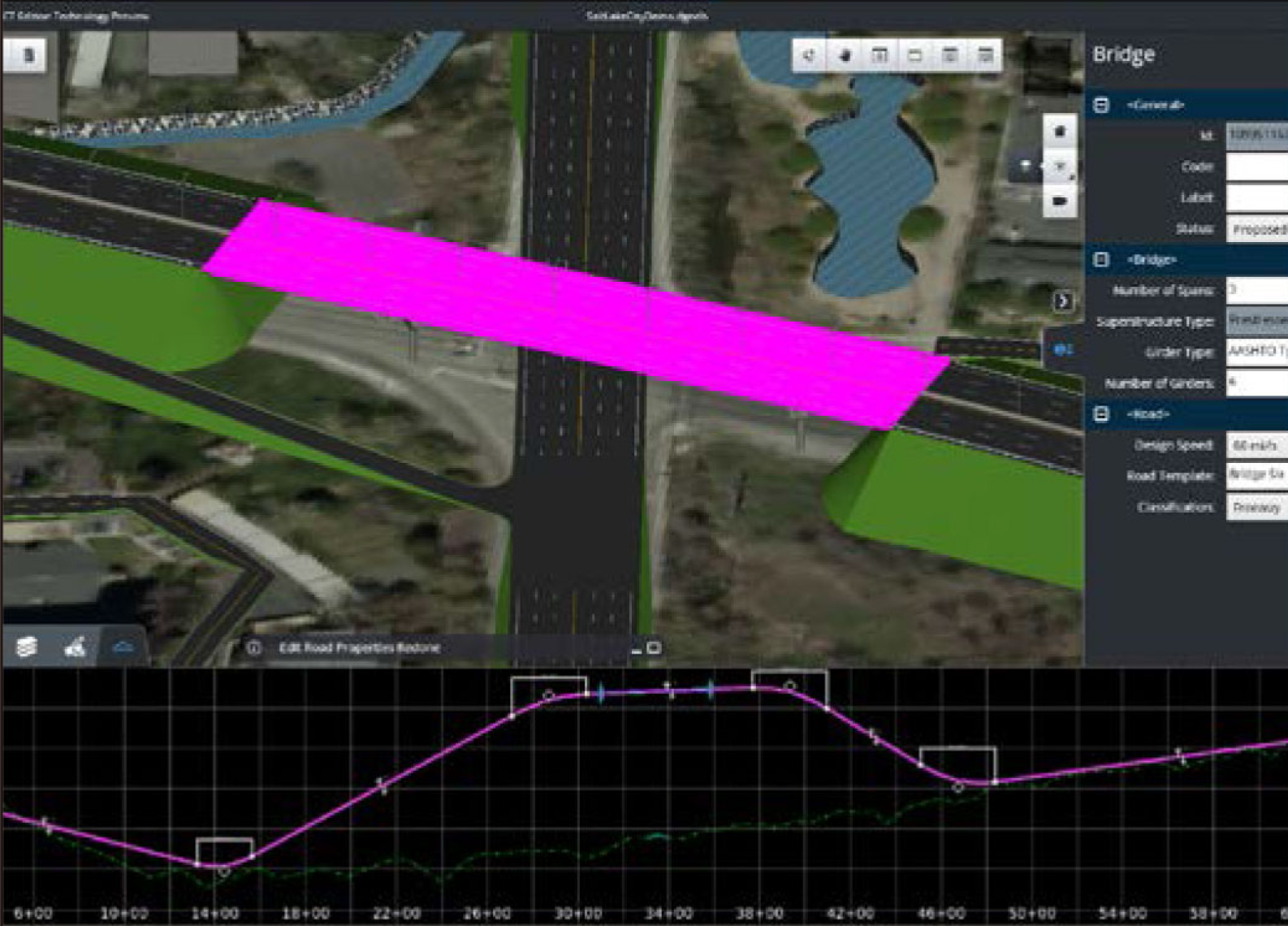

使用友好易用的工程绘图工具，依据相关的标准，在短短数小时内完成对公路、桥梁、护栏、路灯等的绘制。

使用土木草图绘制工具

借助 OpenRoads ConceptStation，您可以利用简单易用的工程绘图工具在数小时内完成公路、匝道、交叉口、桥梁、护栏、路灯等的绘制工作。OpenRoads ConceptStation 确保设计遵守相关的标准（类型、设计速度和默认曲线半径）。公路垂直线形是在现有地面上以最适合的方式垂直进行创建的。您可以从各种各样的公路类型中进行选择，如高速公路、州际公路、乡村次干道、市区放射型道路、城市主干道等。公路模板可辅助您轻松设计公路的速度，编辑水平和垂直线形，以及精确修改曲线的半径。使用 Street Marking 修改工具轻松添加道路标记。

OpenRoads ConceptStation 将桥梁概念设计提升至一个新级别。借助模板，您仅需点击几下鼠标，即可轻松放置和编辑桥梁，以及确定桥垮的数量、设计速度、分类及桥梁类型。您可以设置箱梁、基础和桥墩的类型。超高是自动确定的。一旦放置到位，桥梁就会根据公路的水平和垂直线形自动生成。

举例来说，如果公路位于某一平面，那么桥梁也会被放置在同一平面。编辑公路的垂直线形，桥梁线形则会自动随之调整。桥梁模板定义了桥梁的典型断面。其中包括车道数、栅栏、中间隔离带及其他您需要在桥面上放置的部件。

此模版还可以调节桥梁的宽度并确保超高对其适用。您可以从预应力钢筋混凝土大梁、现浇筑板桥或现浇筑箱梁中进行选择。此外，您可以利用桥梁库，从其中多种多样的梁、基础、桥墩和桥台类型中进行挑选。要编辑桥梁支架，可便捷地使用基础上的处理操作器。单击设计中的箭头并将鼠标指向预计的方向。旋转箭头，可以看到基础轻松地随之旋转。对桥垮、桥墩和桥台做必要的编辑，以设计出符合最佳设计的桥梁。

创建概念设计

OpenRoads ConceptStation 使您能够结合相关成本创建出多种设计方案，从而做出更明智的决策。您可以快速考虑不同方案以发现符合业主需要的最优公路和桥梁设计。设计前期，与其他专家、承包商和利益相关者的互动讨论有助于制定出更明智的决策。此软件辅助您探究更多方案，以识别初步设计期间所存在的高成本项和潜在问题。

OpenRoads ConceptStation 的成本标签使您能够查看该项目的估算造价。概念中一旦有新设计元素添加，即可使用更新工具得出最新的造价估算。您可以针对各个设计方案轻松创建工程量和成本报告明细。您还可以留有余度以确保切合实际估算的需要。此软件通过生成优质的、高性价比设计，帮助您提升竞争力并赢得更多的业务。

实时渲染出电影质感

使用动态深入可视化引擎平台，在短短数秒内创建出色的照片实感可视化成果。只需单击 “可视化” 标签，即可启动 LumenRT 模式。利用嵌入式 LumenRT 引擎，您可将模型可视化为丰富的三维环境背景，其中呈现车辆、水域、天空、树木、植被和人物。此平台能够提供自然光影交错、实时全局照明、IES 点和射灯、镜头光晕和发光材料。

以交互方式调整每天的时间，添加镜头光晕并应用景深，并从高精准反射、反失真和运动模糊中获益。借助 OpenRoads ConceptStation，您能够随时与您的同事、客户和利益相关者分享您的理念。您可以实时展示其他土木设计理念并快速做出编辑以满足设计需要。使用有照片质感的演示有助于您的公司向公众展示技术信息，以利于解释项目对当地环境的影响。三维模型是促进项目获得公众认同或客户批准的重要工具。

将概念设计转变为深化设计

保持几何图形完整性的同时，将您最佳概念设计阶段发展至深化设计阶段。确保在 OpenRoads 中利用您的数字模型以加速项目的交付和更优的设计质量。只需单击 “导出” 标签，即可看到一个对话框，该对话框能够辅助您浏览待导出至 OpenRoads 的文件位置和名称。

一旦指明具体的文件名称并已保存数据，OpenRoads ConceptStation 即会自动创建后缀为 .alg、.ird、.itl 和 .rwk 的文件，从而为深化设计阶段提供要导出至 OpenRoads 的几何图形、模板和超高。您的设计师仅需单击一下鼠标即可实现从概念设计到深化设计的转变。

考虑造价的概念设计可以增强决策制定并确保最优的公路和桥梁设计。

OpenRoads ConceptStation 概览

组装场景数据
• 导入以下文件类型：

• 地形模型 (.DTM; .TIN)
• 光栅 DEM (.IMG; .DEM)
• 图像 (Ingr. TIFF / GEOTIFF (*.tif; .tiff)、Internet TIFF 和 TIFF64 (.ltiff; .itiff64)、JPEG (.Jpg; *.jpeg; *.jpe; .jfif)、JPEG 2000 (.jp2; .j2k; .jpm)、MrSID (.sid)、ERMapper 压缩波段文件 (.ecw)
• GIS（SHP、Esri File Geodatabase、OpenStreetMap），可映射到 ConceptStation 的对象和属性上
• 基于项目范围、视图、全部、栅栏的筛查器
• DGN 为只读文件
• Bentley ContextCapture 的参考实景网格 (.3MX)
• 实景数据服务• 三维数据（地形、图像、公路、水域、建筑）

设计公路
• 放置公路• 遵守 AASHTO 标准；类型、设计速度、默认曲线半径
• 垂直方向最适合现有地面
• 基于模板（典型截面）的方法
• 超高自动确定（方法 5）
• 命名的公路
• 水平线形的编辑• 插入 PI、删除 PI、移动 PI
• 用图形编辑曲线半径或精确地使用平视编辑
• 垂直线形的编辑• 插入 PVI、删除 PVI、移动 PVI
• 用图形编辑垂直曲线长度和斜坡或精确地使用文本编辑
• 模板拖拉编辑• 通过拖拉模板轻松编辑，编辑过渡点

设计桥梁
• 放置桥梁
