PathWave 矢量信号分析软件（89600 VSA）

关于 PathWave 矢量信号分析软件（89600 VSA）

PathWave 矢量信号分析软件（89600 VSA）是是德科技（Keysight）推出的一套完整的解调与矢量信号分析工具，基于 PC 运行，可配合信号分析仪、网络分析仪、示波器及多种测试仪器使用。软件支持频域、时域与调制域分析，帮助工程师深入洞察复杂信号、优化设计并排查问题。

核心能力

• 广泛信号支持：可测量 75 种以上的信号标准与调制类型，覆盖 5G NR、物联网、蜂窝通信、WiFi、蓝牙、航空航天、国防、卫星通信、雷达脉冲等，并支持自定义与专有调制（如 OFDM、APSK）。

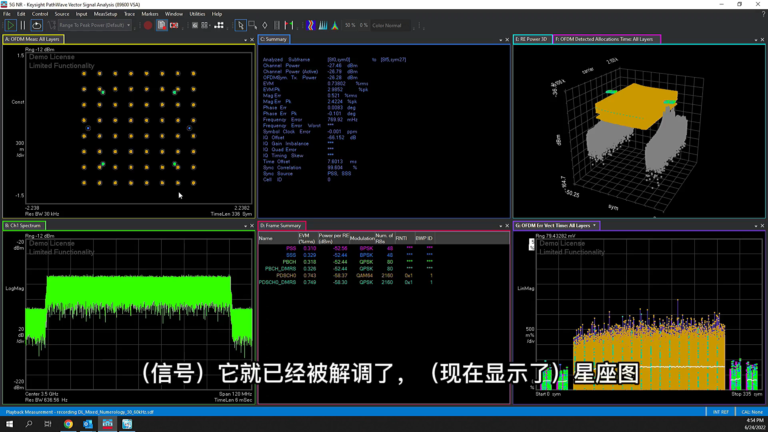

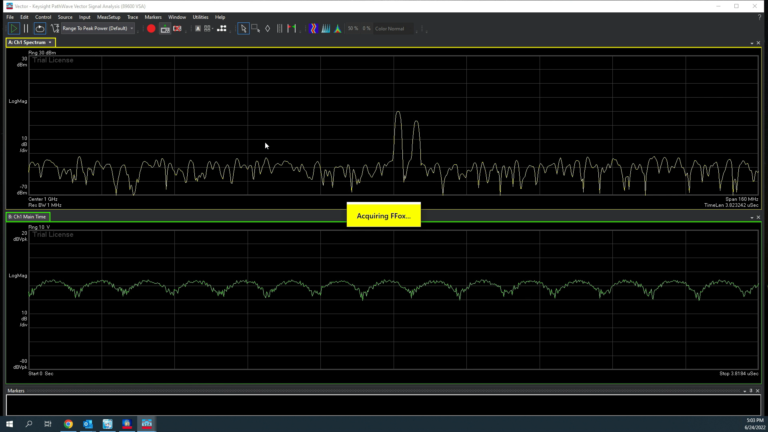

• 多维洞察：通过基于 FFT 的高分辨率频谱、时域（时间门、CCDF、自相关）与调制域（星座图、EVM、解码比特）分析，在频域、时域、调制域层层定位信号问题的根因，并支持信号记录与回放。
• 复杂信号透视：测量显示可自定义，支持不限数量的迹线与灵活排布；多测量能力可同时配置、执行并展示多个测量，例如分析 5G 与 LTE 在动态频谱共享下的共存，最高支持 8 个通道用于 MIMO 与多通道测试。
• 激励-响应测量：提供 AM/AM、AM/PM、增益压缩、差分 EVM、时间延迟等对比测量，便于表征功率放大器失真与包络跟踪设计。
• 全周期验证：在仿真、原型到设计验证各阶段提供一致、可比的分析结果，并可在数字基带、模拟基带、IF、RF 直至毫米波的 45 类以上前端硬件间选择合适平台。

适用场景

89600 VSA 适合研发阶段的无线信号评估与故障排查，也可用于自动化设计验证与制造测试，服务于无线通信、汽车电子、半导体、航空航天与国防等领域。
