HintWY-纬地工程外业调查手簿（系统）

为了彻底打通从工程外业勘探调查、数据资料整理，到内业详细设计之间的一系列障碍，纬地软件结合工程外业调查的特点，基于安卓（Android）移动操作系统，精心打磨推出了“纬地工程外业调查手簿（系统）”。该系统把工程外业探勘、现场调查、数据采集、资料整理等任务集成到智能手机、电子手簿（Pad）等移动终端之上，并将外业数据直接传递给内业详细设计阶段，作为各领域专业设计的基础数据，确保数据资料的正确性和完整性。

“纬地工程外业调查手簿（系统）”是一款将工程勘察设计中“外业踏勘调查”与“内业详细设计”集成贯通的工具型软件系统。该系统适用于公路、铁路、城市道路、林区与厂矿道路、电力输电线路、渠道等线性工程勘察设计任务，适用于上述工程项目工程可行性研究、初步设计、施工图设计等各阶段的外业探勘调查工作。

“纬地工程外业调查手簿（系统）”包括“移动端（手机端）”和“桌面端”两大模块。其中，手机移动端模块（APP）主要用于外业勘探调查的过程中，支持各种基于安卓（Android）操作系统的智能手机和电子手簿（Pad）；而桌面端模块支持任意配置的Windows桌面版操作系统（即个人计算机）。

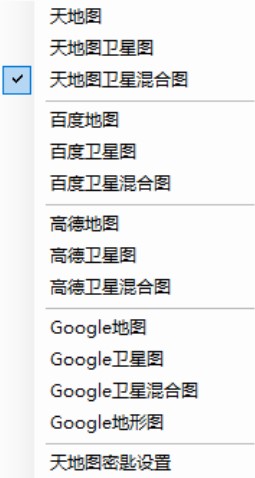

系统内置了多种常用地图：（天地图、百度地图、高德地图、谷歌地图等），用户可根据需求自由切换，并且支持离线地图下载、高清地图影像导出。系统可以快速将路线数据、地形图及任意dwg图形转换至外业移动APP中，导入的图形经过坐标转换后可与地图精确匹配，从而实现外业快速导航定位。系统支持《勘测细则》要求的所有调查类型数据，并且支持多种标记方式，可方便快捷的记录调查对象资料，并可对外业录入的各种多媒体资料进行便捷管理。

手机端和桌面端数据可相互转换、编辑和应用。在内业进行设计时，可以同步浏览外业资料，快速输出外业调查记录表。系统也内置了多种查询工具，在外业可快速查询桩号、偏距、距离、面积等。完全改变传统的外业调查方式，在调查阶段就将数据数字化，为后续的项目设计及BIM建模提供底层数据支撑。

（一）手机移动端模块的主要功能

外业系统手机端程序，内置了多种常用地图：（谷歌地图、百度地图、高德地图、天地图等），用户可根据需求随意切换。可以实现外业快速导航和定位。内置勘测细则要求的所有调查类型，并且支持多种标记方式，可完整快捷的记录调查对象资料，并可将外业的各种多媒体资料便捷管理。系统内置了多种查询工具，在外业可快速查询桩号、偏距、距离、面积等。完全改变传统的外业调查方式，在调查阶段就将数据数字化，为后续的项目设计及BIM建模提供底层数据支撑。

1.  现场导航定位、行程轨迹分享

内置多种地图（天地图、百度地图、高德地图、Google地图），用户可根据需求随意切换。用户将初步线位导入纬地外业手簿移动端之后，打开纬地外业手薄中的定位功能，系统自动搜索定位卫星，在外业手薄的左上角会实时显示出路线的项目名称、桩号、偏距、定卫卫星个数、定位精度、经纬度、高程等信息，当系统自动搜索到的定位卫星个数达到一定数量之后，用户即可使用高德地图、百度地图的导航功能，快速定位导航到用户在外业现场所标记的位置。并且可以实时记录外业调查过程中的行驶轨迹。还可以采用拍照、录音、录像等多媒体功能记录行程，并分享行程轨迹，具有户外助手APP的功能。

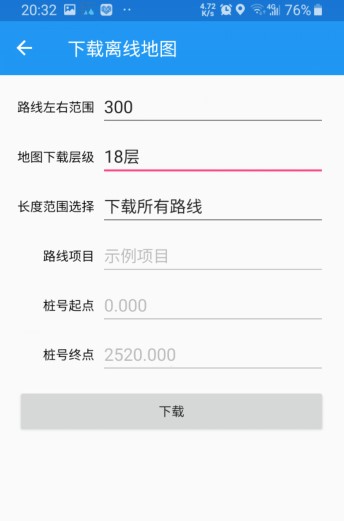

2.  下载离线矢量地图和卫星影像

可以根据指定的路线范围，快速下载离线矢量地图和高清卫星影像图，也可以按照指定的地图层级、路线起终点桩号范围，自由下载离线地图。

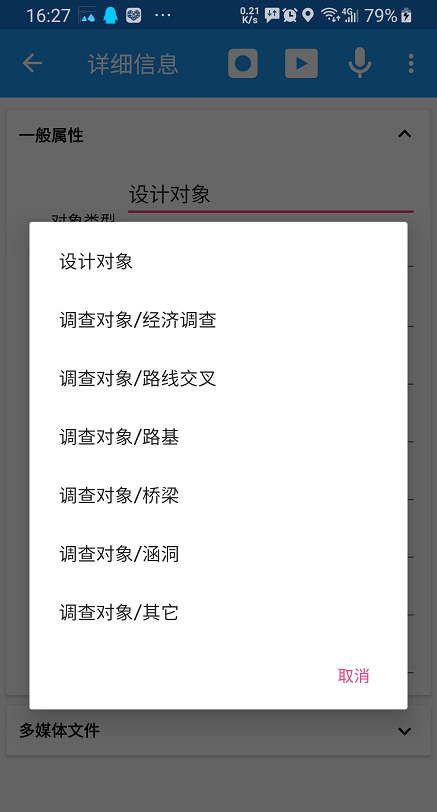

3.  外业数据采集与记录

用户可以用纬地外业手薄系统中提供的多种外业数据采集工具，比如：标签、多段线、闭合多段线、曲线、闭合曲线等多种方式来记录外业调查对象和信息，并对其进行详细的属性赋值，系统提供了多种调查对象的记录，比如：设计对象、经济调查、路线交叉、路基、桥梁、涵洞、其它等多种形式的调查信息记录。内置勘察细则中的32类调查对象和所有调查类型，并且支持多种标记方式，可完整快捷的记录调查对象资料，并可将外业的各种多媒体资料便捷管理，在内业进行设计时同步浏览外业资料，在电脑端快速输出外业调查记录表。

4.  快速查询、标识标记

可以快速实时查询路线的任意桩号位置及偏距，以及等高线的标高等信息。快速实时测量任意距离的长度和区域面积。快速绘制各种外业调查图案和标记。比如：手工绘制多段线、闭合多段线、曲线、闭合曲线等多种调查图形。

5.  外业数据导出

支持一键导出外业调查数据，系统自动打包整个项目的数据文件，可以通过QQ、微信、面对面快传、同步助手等多种方式将外业项目文件发送到电脑端模块中进行整理完善和利用。

 （二）电脑桌面端模块的主要功能

纬地外业手薄桌面端与纬地系列软件无缝集成，可以直接导入纬地路线数据。并且可以直接打开手机移动端的外业项目文件。在项目各个阶段，调查管理各个专业的外业数据，打通各个专业内外业数据壁垒，在内业设计时可以直观查看所需的外业成果数据，彻底摆脱传统的纸质记录方式，完美实现数字化记录。

1.  地形图导出（即导出到手机移动端模块）

可以直接将CAD端DWG格式的电子地形图，快速导入纬地外业手薄电脑端，保存为dxta格式的地形图文件，经过外业手薄程序转换之后，另存为*.dxtm格式，即可以导出到手机移动端模块中。加载电子地形图之后，我们就可以实时查看当前项目所在位置的地面高程、等高线的标高，地形的实际高低起伏变化情况，再结合矢量高清影像图，就可以准确的为我们的方案设计及方案优化调整，提供有效的数据支撑。

2.  设计方案导出（即导出到手机移动端模块）

在纬地外业手薄程序电脑桌面端中保存项目之后，即可得到一个后缀为*.wy的外业项目文件，然后直接在纬地外业手薄手机移动端打开此*.wy项目文件，即可将整个项目的所有数据导入到手机端外业程序中。纬地外业手薄程序电脑端和手机移动端，可以同时打开同一个项目文件（*.wy），他们的项目文件格式是完全一样的，可以通用和共享的。这样就避免了数据文件之间的频繁转换，避免了数据转换过程中可能丢失部分数据的危险。

3.  外业数据导入（即将外业调查数据资料导入至电脑桌面端）

纬地外业手薄程序电脑端和手机移动端的项目数据文件格式是一样的，所以我们可以直接把外业项目文件（*.wy）在电脑端和手机端同时打开，实现数据的完美共享，当我们修改了电脑端或手机端的外业数据之后，可以快速一键发送给手机端或电脑端，直接打开（*.wy）项目即可。

4.  纬地路线数据直接导入

纬地外业手薄程序可以直接导入纬地路线项目数据、桥梁、隧道、涵洞、挡墙等构造物信息和地形图数据，并自动生成路线平面线形及桩号标注信息。并且可以同进导入多个纬地路线项目数据。

5.  下载离线矢量地图和卫星影像

可以快速下载任意路线项目、任意层级的矢量地图和高清卫星影像图，并在电脑端和移动端（智能手机、电子手簿（Pad））交互导入导出。供内业设计或后期构建BIM模型时使用。

6.  快速输出各类外业调查记录统计表

支持公路工程中32类外业调查对象的统计和表格输出，并且支持输出自定义内容的表格模板。

7.  与CAD智能交互导入导出外业采集的图形

可以快速无损的将在纬地外业手薄程序中绘制的多段线、闭合多段线、曲线、闭合曲线等多种调查图形导入或导出到CAD中进行交互编辑和修改。

8.  快速导入kml文件

可以快速导入由谷歌地球或谷歌地图创建生成的地标文件(*.kml)。

9.  实时查询和测量桩号、偏距、标高、长度和面积

可以快速实时查询任意桩号位置、偏距，以及等高线的标高。快速实时测量任意距离的长度和区域面积。

（三）纬地外业系统的优势与亮点

1.  与纬地路线软件无缝集成。

与纬地系列软件无缝集成，在项目各个阶段，调查管理各个专业的外业数据，打通各个专业内外业数据壁垒，在内业设计时直观查看所需的外业成果，彻底摆脱传统的纸质记录方式。解决传统外业调查方式不易管理、不易查看、不易统计分析的问题，是一款专业的公路工程外业调查软件。

2.  任意层级的地形图快速下载。

可下载任意路线项目、任意层次的离线地图、高清影像图，自动根据路线数据计算下载范围。供内业设计或后期构建BIM模型时使用。

3.  内置《勘测细则》中的多种调查对象。

可将任意地形图对象转换为调查对象，并对其进行属性赋值。支持公路工程中32类调查对象的统计和表格输出，并且支持输出自定义内容的表格模板。

4.  与CAD智能交互导入/导出外业采集的图形。

可以快速无损的将在纬地外业手薄程序中绘制的多段线、闭合多段线、曲线、闭合曲线等多种调查图形导入或导出到CAD中进行交互编辑和修改。快速无损的导入由谷歌地球或谷歌地图创建生成的地标文件(*.kml)。

5.  实时查询、定位、导航功能。

内置纬地路线计算引擎，可实时查询并计算任意位置的桩号、偏距、标高。具有实时定位和导航功能。可以用拍照、录音、录像等多媒体功能记录行程，并且可以将行程分享给其他人，具有户外助手APP的功能。

6.  安装简单、现场记录灵活、操作便利。

纬地外业手薄程序是由纬地软件自主研发的独立的外业调查平台系统，安装过程简捷明了，无需任何插件，也无需安装CAD和OFFICE。直接点击setup进行安装即可。智能化的操作过程，直接利用手机的拍照、录像、标记、绘图等多种便捷方式来记录外业调查资料。现场记录简单灵活方便，功能强大，是工程师外业调查不可多得的好助手。

（四）系统安装要求

1.  手机端要求：

支持各种基于安卓（Android）操作系统的智能手机和电子手簿（Pad）。

推荐：

CPU：四核及以上。

内存：8G及以上。

存储：64G及以上。

2.  电脑桌面端要求：

计算机：台式或笔记本式计算机均可。

推荐：

CPU：四核八线程及以上。

内存：8G及以上。

操作系统：Windows XP / WIN7 / WIN8 / WIN10

图形平台：AutoCAD R2002-2014中英文版

Office环境：Office 2007~~2016均可（以Word和Excel格式出表）。
