HintBIM-交互设计平台系统

BIM设计平台简介
纬地BIM2.0是2018年度发布的纬地道路与交通工程BIM解决方案。该解决方案在纬地软件既有三维道路集成CAD基础上，通过倾力研发和自主创新，在BIM技术研发与应用方面达到了全新的技术高度。纬地BIM设计平台（简称BIM平台），是纬地软件结合工程设计实践配合纬地BIM2.0系列解决方案，自主开发完成的一套道路BIM设计系统。平台可基于纬地BIM2.0系列解决方案，实现BIM交互设计、BIM同步建模，自动完成BIM模型编码、模型属性关联，既可以独立运行，亦可与纬地其他系列软件无缝对接。
纬地BIM设计平台，是我公司基于 OPENGL 技术搭建三维图形平台自主研发的BIM设计平台，不受第三方软件限制，使用自主几何计算核心，使后期系统优化与维护更加方便，可扩展性更强，使其应用范围也更广。
其主要技术特征表现在：
1. 实现道路交通多专业协同化BIM正向设计，该功能覆盖路线、路基、桥涵、隧道、交通与安全工程、工程地质等多个专业。
2. 实现道路主体、各类构造物及附属工程等的高精度BIM自动建模，即在各专业、专项设计任务完成的同时，软件可自动构建道路、构造物及附属工程的三维精确模型，模型精度（如空间坐标）完全达到工程施工图设计要求。
3. 实现海量BIM模型自动编码和属性关联，即在各专业自动建模的同时，由软件自动给海量模型部件进行BIM编码，并关联相关属性信息。
4. 提供专业化的交通仿真分析功能，即在实现道路虚拟现实浏览、空间漫游等功能的基础上，还提供了空间视距检测、行车稳定性、运行速度分析等更符合道路工程特点、需求更强烈、更具有针对性的专业化交通仿真分析功能。

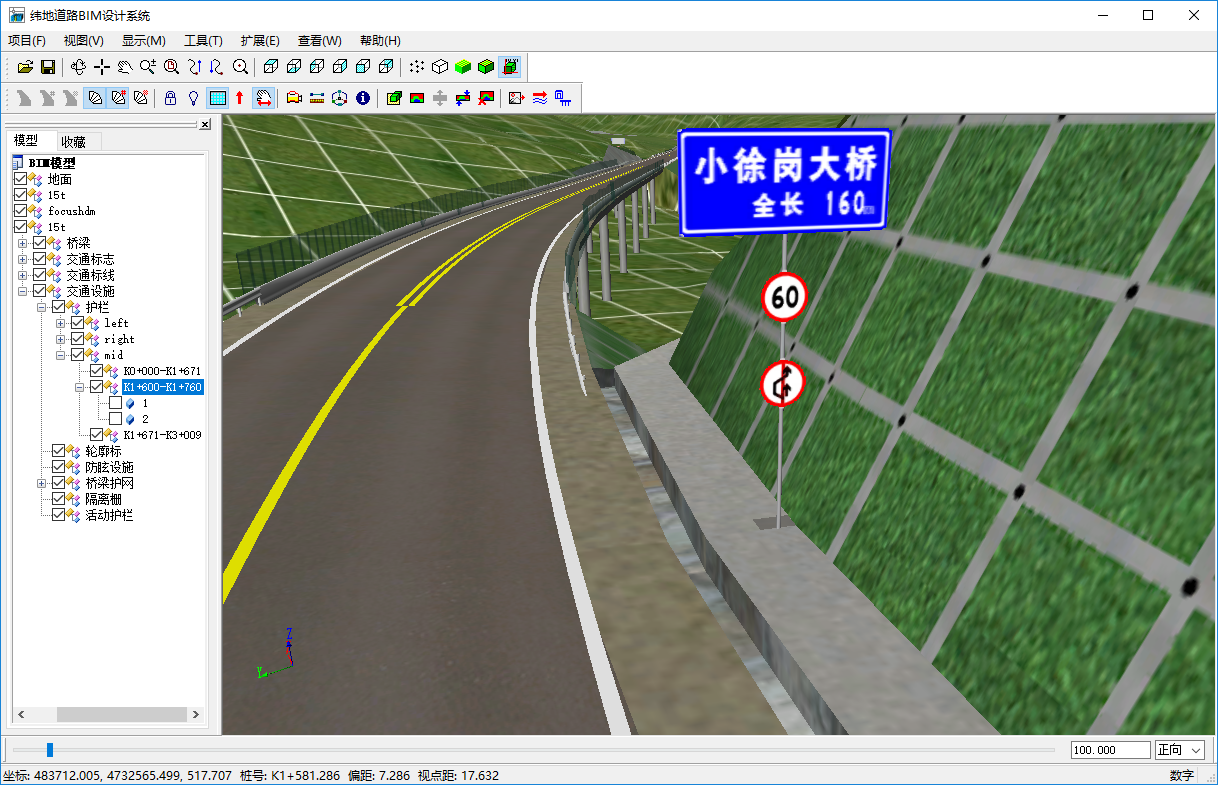

BIM设计平台操作界面

纬地BIM设计平台操作界面由以下模块组成：
1. 主界面顶部为BIM设计平台系统菜单，由项目、视图、显示、工具、扩展、查看及帮助等菜单组成；

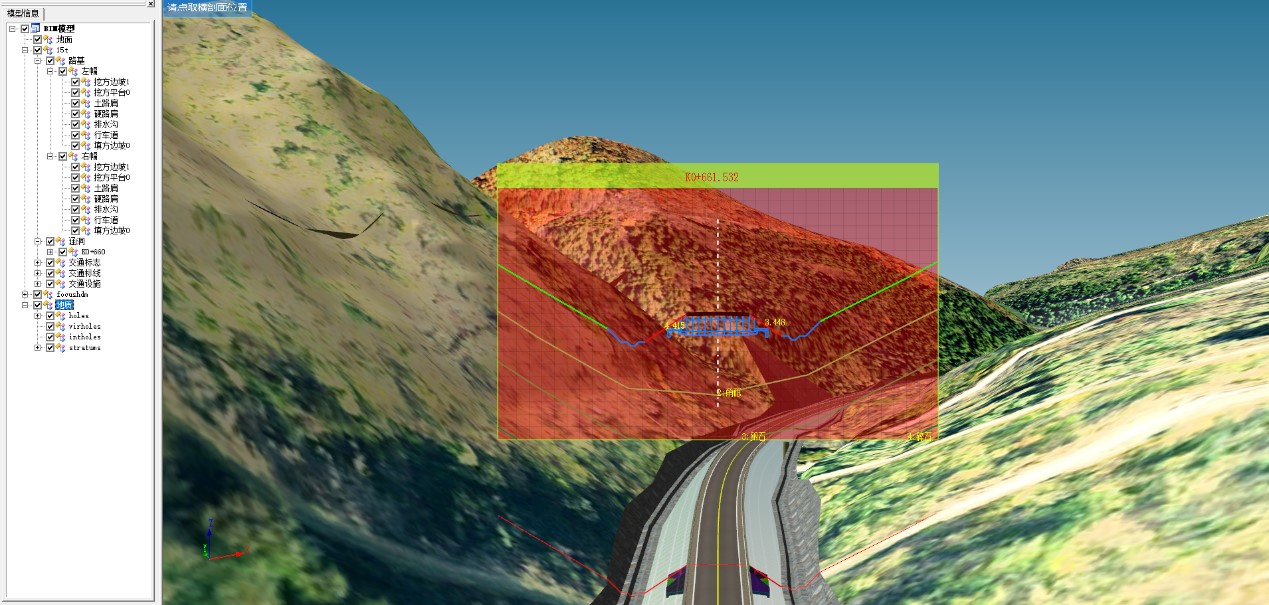

2. 主界面为道路项目BIM模型，用户可根据需要选择模型显示方式、位置、以及加载模型类型等；
3. 主界面左侧为BIM模型信息栏，罗列当前道路项目全部模型信息，以方便用户查询、快速定位以及选择部分或全部模型加载并显示于主界面；
4. 主界面下方为模拟行驶控制栏，拖动滑动条可浏览任意桩号断面位置，也可输入桩号快速准确定位至该桩号断面位置；
5. 主界面底部为状态栏，可用于显示当前位置的坐标、桩号、偏距、视点距等信息。
