软件介绍

简介:

PARTsolutions“智能化零部件管理系统”,又称为“零部件数据资源管理系统”,由德国CADENAS公司推出,是该公司面向制造业信息化系列解决方案的重要组成部分。

PARTsolutions主要面向各类三维、二维机械和电气CAD系统使用者,提供数以百万计的零部件模型,主要包括公共标准件和公共供应商产品模型两部分。可与当前各主流2D/3D CAD系统实现无缝集成与协调运作,实现企标件与外购件的集成管理与检索。

  • 多CAD系统原始数据集成接口
  • 与协同设计PDM/PLM平台的紧密集成
  • 与物料管理系统ERP的数据交互

详细介绍:

PARTsolutions提供的数据类型:

PARTsolutions提供的标准件,涉及ISO国际标准、EN欧标、ANSI美标、DIN德标、JIS日标、GB国标等十多个国家和标准化组织发布的产品标准,以GB国标为例,囊括400多项现行国家标准,1500多个参数化驱动三维模型,分为紧固件、轴承等15个小类。

PARTsolutions提供的供应商序列包含超过600家国内外零部件供应商的产品模型,如ABB,AIRTAC亚德客,CAMOZZI康茂胜,MISUMI米思米,IGUS,FAG,SKF,Harting,Paker,Panasonic松下,THK,SMC,NSK等等。系统内全部数据资源均由相应厂商核准并授权发布,且处于更新状态,数据的精细度、准确性以及有效性能够得以保障。产品数据的类别涉及连接、电气、自动化、管路、型材、气动、液压、操作、工装等众多门类,可满足机电产品设计者日常所需。

多CAD系统原始数据集成接口

PARTsolutions可提供数十种CAD原始(Native)数据集成接口,如常见的CATIA,Pro/E、Creo,NX,Inventor,SolidWorks,Solid Edge,AutoCAD等等。使用者通过运用数据接口可将零部件数据无损导入目标CAD系统,其格式和质量与本地建模无异,草图、特征、色彩、装配等信息均可得以完整保留。

partsolutions-cads

PARTsolutions接口程序的升级均可随本地CAD系统版本变化一并开展。

此外,PARTsolutions还支持中间格式(STEP,IGES,STL,DXF等等)的数据交换,实现更大范围内的数据共享。

与协同设计PDM/PLM平台的紧密集成

PARTsolutions提供针对多种PDM系统的集成数据接口,并可通过客户化设置衔接企业现有数据管理流程,从而实现与整个PLM系统的融合式协同。

在实现与企业现有协同设计平台的数据集成后,CAD使用者通过PARTsolutions调用系统内模型数据后,模型被打开在当前使用者桌面的同时,被以锁定的版本和状态静默保存于协同设计平台的指定存储路径下,并建立映射关系,当该模型由于各种原因被再次借用或调用时,会自动映射到该模型,从而保证模型数据在整个PLM环境下的唯一性。

partsolutions-for-plm

与物料管理系统ERP的数据交互

PARTsolutions模型数据与用户当前物料管理系统如ERP的数据交互,可实现“一物一号”的对应关系,即ERP中的一条物料对应PLM系统下的一个模型。与此同时,ERP系统中保存的物料基本信息,如物料代码、分类号、基本材质、表面处理、中英文描述、量纲等属性字段均可通过系统挂载于模型本体,亦即在PARTsolutions系统内将所需属性字段“写入”三维模型,并随模型调用进入PLM后续诸流程,辅助明细表、BOM结构和物流、工艺等各相关环节。

partsolutions-for-erp

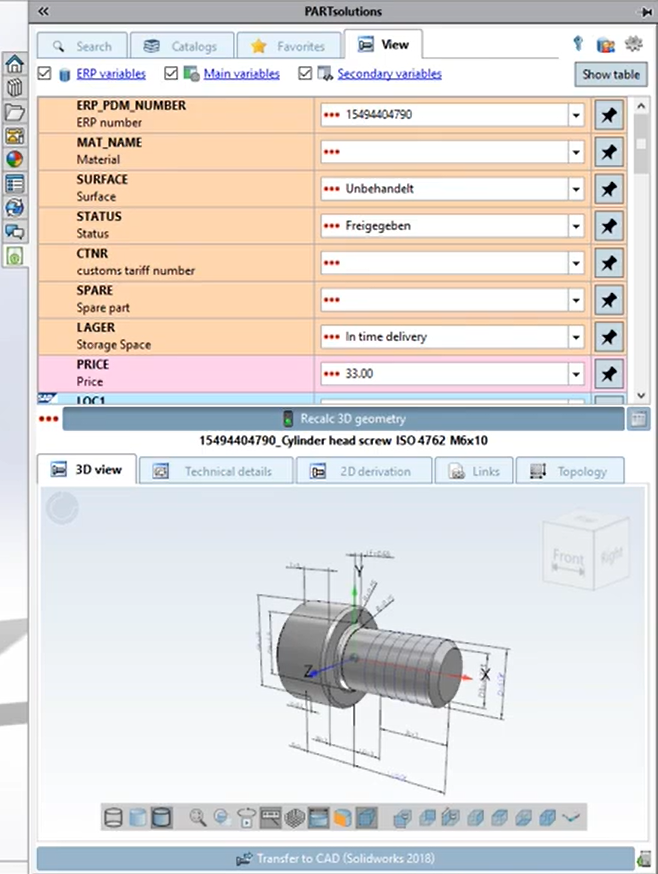

数据交互实现后,产品研发人员,即CAD终端使用者可通过PARTsolutions查找所需模型数据,并由此向ERP系统发出物料开放申请,待物料审批流程完成后,相关字段和属性信息将自动加载并显示于PARTsolutions模型数据当中,后续使用者可清晰的查看到模型数据与ERP系统的关联状态,从而引导其使用现有已开放物料。在PARTsolutions系统下通过模型数据族表,使用者不仅可查看长、宽、高等几何属性,并可同时阅读到当前用户权限下的可见ERP字段及PDM许用状态信息,实现使用者对模型各类几何、非几何属性的完整查阅。


PARTsolutions保证了良好的过程优化与实时管理,纵览全部信息资源,事实证明通过使用可以显著减少企业内相似零部件的出现和设计资源的检索时间,整合供应商与采购商的设计资源,有效提高工程设计人员的工作效率。
