CAXA 协同管理PDM

集中管理、数据安全

• 数据集中：产品数据、知识资产集中管理；技术资料版本可控；
• 兼容存量：承接AutoCAD、CATIA、Pro/E、SolidWorks、UG等存量CAD数据；
• 数据安全：通过授权访问、三员分立、操作日志来保护核心技术资产；
• 强制集中：个人终端可不允许存储产品数据；

规范管理、质量保证

• 数据规范
• 模板：提供设计模板规范产品数据的结果；
• 审查：提供图纸审查，保证技术文件的合规性；
• 行业规范：提供汽车零部件等行业模块，使设计过程和结果符合行业规范；
• 报表：按企业规范自动、快速地生成外购件清单、自制件清单、工装汇总、材料定额汇总、工时定额汇总等各类报表；

• 流程规范
  • 流程：优化设计文件的审批、更改、发放流程，提高工作效率；
  • 质量：通过流程保证技术文件的质量，实现过程中的管理和质量控制；

业务协同、管理优化

• 平台：支持设计、工艺、制造、销售、采购等各部门应用的一体化平台；超过2000家中国企业应用经验的沉淀；与达索8年的合作，沉淀其先进架构和经验；
• 协同：支持部门内协同和部门间有效协同；可快速为生产制造准备产品数据；支持其他部门对产品数据的引用；
• 贯通：消除信息孤岛，实现部门内和跨部门业务的贯通；
• 优化：可快速设计新产品；支持精细化管理、研发项目管理、变更管理；

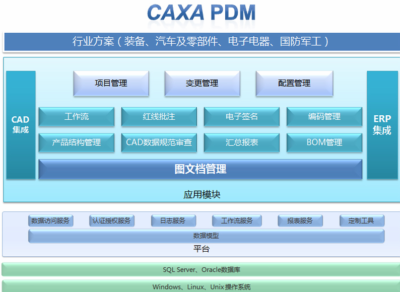

功能介绍

1. 图文档管理

图文档管理是面向离散制造企业，为工程技术部门以及企业各部门提供产品数据管理平台，重点解决各种图纸和文档的安全和协同共享问题，支持以产品结构管理为基础的产品数据管理。
图文档管理提供多种应用模式，支持离散制造企业对设计数据管理的需求。CAXA协同管理PDM系统采用电子仓库对图纸和文档进行集中管理，并在管理时提供数据加密等安全性措施。在数据集中管理的基础上，实现图纸版本管理，支持快速查询。对装配制造类型企业，以产品结构和零部件为核心，图纸、工艺、报告等文件围绕零部件组织。对电子电器等制造类型企业，采用通用文件夹的方式对数据进行组织，项目组成员可在共享的文件夹下进行工作。根据企业需求，用户可以选择单一或混合的管理模式。在数据共享的基础上，图文档支持零部件的借用和复制，帮助工程师在基础产品上快速构建新产品。

2.CAD集成

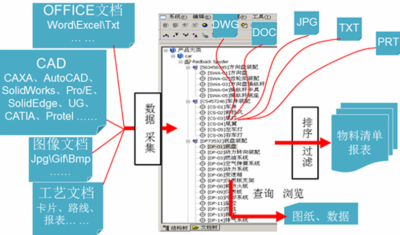

CAXA 协同管理PDM系统提供与多种CAD的集成，集成的功能主要包括信息提取、在线操作和浏览等。

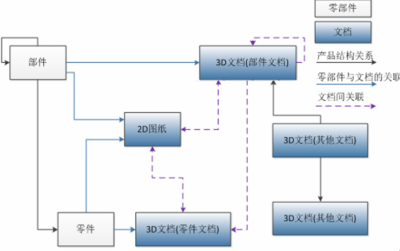

信息提取：从二维图纸的明细栏中提取基本信息；从三维模型中提取模型数据以及模型文件之间的关联关系。

在线操作：在CAD的系统菜单中增加协同管理的操作菜单，内容有登录、数据查询、保存、入库、出库、取消出库、发布、归档等常用操作。

浏览：提供浏览CAD文件的组件，浏览组件提供放大、缩小、局部放大、全部图形显示等功能。

3.工作流

CAXA协同管理PDM系统的工作流平台基于国际标准组织WfMC的XPDL2.0标准进行开发，同时又根据产品数据管理的需求进行扩展实现。

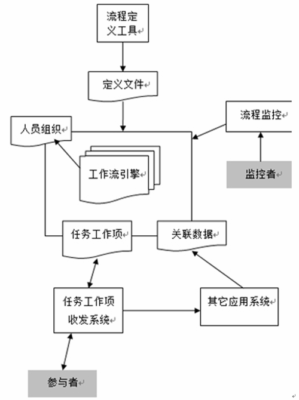

工作流是将任务工作项按照规定的路线在参与者之间进行传递的自动化系统。它由流程定义工具、工作流引擎、任务工作项收发系统、流程监控等四部分组成：

4.红线批注

1) 可以对电子图板、工艺图表和AutoCAD产生的exb、cxp、dwg文件进行批注，批注内容不在打印中体现。

2) 支持批注查看、编辑、删除的权限控制。

5.电子签名

1) 提供针对DWG、EXB、CXP格式文件的电子签名，审核、校对等人员信息自动写入到图纸指定的位置，字体符合Windows风格。

2) 针对固定格式的Microsoft Office文件（word、excel）提供电子签名，审核、校对等人员信息自动写入到文件指定的位置，字体符合Windows风格。

6.汇总报表

1) 支持用户自定义各种报表，如自制件明细表、外协件明细表、标准间明细表、工作流任务相关报表、项目管理相关报表等，报表格式由用户自己定制。

2) 在协同管理的各个模块支持对汇总报表的调用。

7.项目管理

实现产品开发过程的有效控制，实现对项目计划、项目交付物、项目执行与项目过程监控的有效管理。其界面如下图所示：

1) 项目计划管理

2) 项目交付物管理

3) 项目执行管理

4) 项目过程（监控）管理

8. BOM管理

BOM管理基于CAXA EAP平台统一业务模型，面向产品生命周期的变迁过程，提供对产品结构进行全面、精确、连续的管理的解决方案，不仅能够对产品在其生命周期过程中的配置与状态信息进行全面管理，同时也是企业级产品生命周期数据管理的数据组织枢纽。

BOM管理具有如下主要功能：

• 按照需求定义和管理BOM的多种视图，并控制视图间的映射与转化。
• 完成BOM基本结构的构造和管理，实现对产品及零部件的基本管理。
• 完整地记录BOM结构的各种状态，对其产品结构的变迁过程进行严格控制。
• 以产品结构为核心，组织和管理与产品相关的所有数据。
• 对产品数据进行精确的统计分析，为企业产品管理决策提供支持。

BOM多视图管理体现了BOM多样化、可变性的特点，基于初始的工程设计BOM，经过后续的加工和处理，BOM可转化为工艺BOM、制造BOM等形式，综合起来，BOM的形式有：

• 设计E-BOM(通用产品结构和实例)
• 工艺P-BOM(自制件/外购件路线)
• 制造M-BOM(生产体系最小单位, 为ERP中MM和PP服务)
• 服务S-BOM(备品/备件清单, 产品档案)

上述BOM在应用上表现为零部件和产品结构管理的一种视图，BOM视图管理重点解决不同视图BOM之间的演化和重复录入以及信息不一致易出错问题，其包含BOM生成、BOM编辑、BOM比较、BOM导出等功能。

8.编码管理

编码管理分为编码规则定义和编码生成两部分。规则定义用来描述编码生成的方法，编码生成是根据已定义的规则，自动生成编码。

9.ERP集成

CAXA协同管理PDM系统可以与企业应用的另一重要解决方案ERP系统进行集成，两个系统互相配合，互相补充，形成面向制造企业的完整解决方案。在二者关系中，CAXA协同管理PDM系统负责数据的产生和管理，是企业信息化的源头；ERP负责后续数据的传递和处理，是企业信息化的拓展。

集成的重点包括CAXA协同管理PDM系统到ERP系统多种基础数据的导入：物料数据的导入、BOM的导入以及工艺路线的导入；反过来，ERP中的物料基础数据也可以供CAXA协同管理PDM系统进行查找，ERP中发起的工程变更也可引起CAXA协同管理PDM系统中产品数据的修改。

CAXA协同管理PDM系统在多个集成案例中，已经与下列ERP系统实现集成：SAP、Oracle、微软Dynamics、用友、金蝶、神州数码、科西盟、博科、金思维ERP、速达等。

为了提高系统集成的柔性和适应性，CAXA协同管理PDM系统集成采用三种技术：紧密集成、数据接口、基于SOA的Web服务集成。
