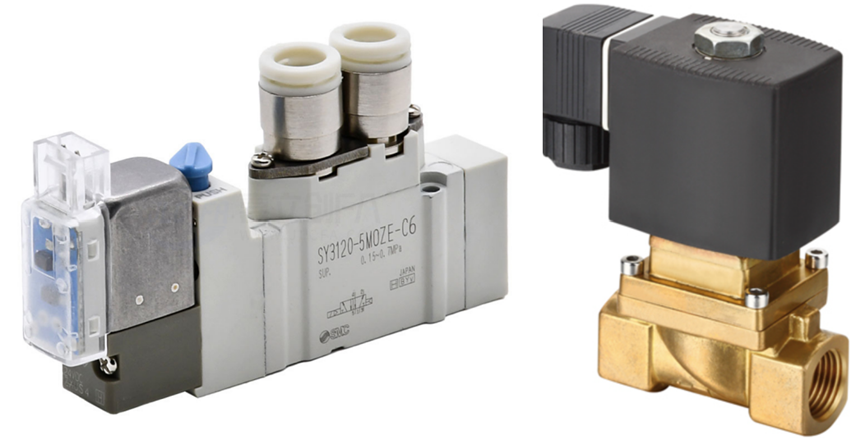

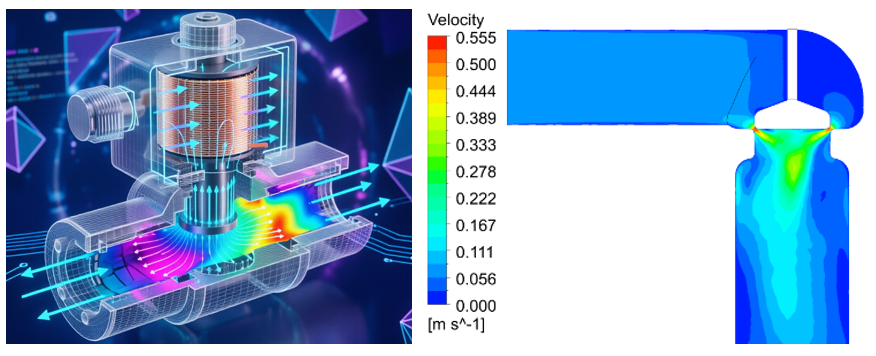

在精密流体控制领域，电磁阀的性能直接决定了整个系统的可靠性与效率。无论是汽车发动机、工业自动化设备还是高端医疗器械，一个微小的阀门故障都可能导致系统停摆，甚至引发安全事故。传统的“设计–试制–测试”模式不仅周期长、成本高，更难以洞察阀门内部复杂的物理现象。
如今，借助计算流体动力学（CFD）仿真软件，工程师们可以在虚拟世界中预见未来，将性能优化和问题排查前置到设计阶段。
本文将带您深入了解电磁阀从几何模型到性能评估的完整CFD仿真流程，揭示数字化研发如何赋能产品创新。

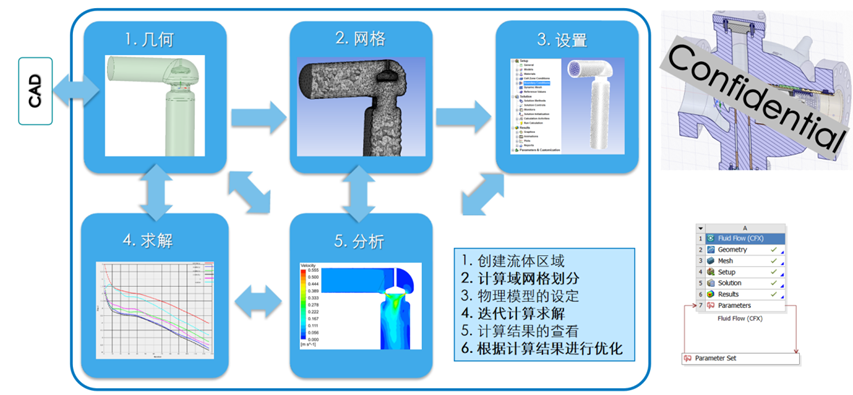

电磁阀完整的CFD仿真流程如下图所示：
主要包括，几何前处理，网格划分，前处理设置，求解，后处理这五个步骤。
第一步：几何处理与流体域提取——化繁为简的艺术
仿真的第一步并非直接计算，而是对真实世界的物理模型进行“翻译”。我们导入电磁阀的三维CAD模型，但这并非终点。
一个优秀的仿真工程师懂得如何“做减法”。
-
流体域提取：我们关注的并非阀体本身，而是流体流经的空间。因此，首要任务是从实体模型中抽取出内部的流体通道，形成“流体域”。
-
几何简化：为了提高计算效率，我们会对几何模型进行合理简化。例如，去除对主流场影响微乎其微的倒角、细小螺纹，或将流动死区（如某些弹簧腔室）进行等效处理。若流场的预判为对称，则可以提前将流域做轴对称简化，可以减少网格数量，提高计算效率

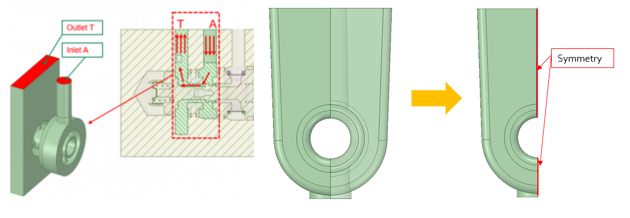

流体域提取 流域对称简化
第二步：网格划分——构建数字世界的基石
网格是CFD计算的基石，其质量直接决定了仿真结果的准确性。
我们的Fluent软件提供了灵活而强大的网格生成工具FluentMeshing，提供了全自动化的网格划分流程，能够应对电磁阀复杂的内部结构。在锐角过渡部分仍能自动生成质量很好的边界层网格。
-
动网格选项：
ANSYS Fluent 提供基于动态层铺（Layering）和局部网格重构（Remeshing)的动网格技术选项，并提供了网格节点顺滑的调节方法（Smoothing）使得动网格的质量更佳。能够精确处理电磁阀阀芯在流体驱动下的往复运动及密封面接触闭合等复杂边界变化。
通过这些技术，可以实现电磁阀动态开启与关闭过程的瞬态流场模拟，从而准确分析阀门的流量特性、压力分布以及流固耦合响应。
-
混合网格策略：为了减少网格数量，提升计算效率，可以采取混合网格策略，在流道复杂的位置应用四面体网格，进出口段规则的流道位置使用流面体网格。
ANSYS支持前处理进行拓扑共享功能用于混合网格策略中，实现交界面上的网格共节点

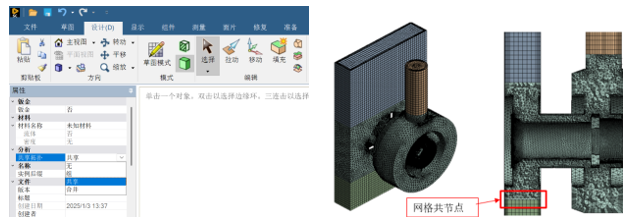

spaceclaim中设置共享拓扑 meshing 中生成的共节点网格
-

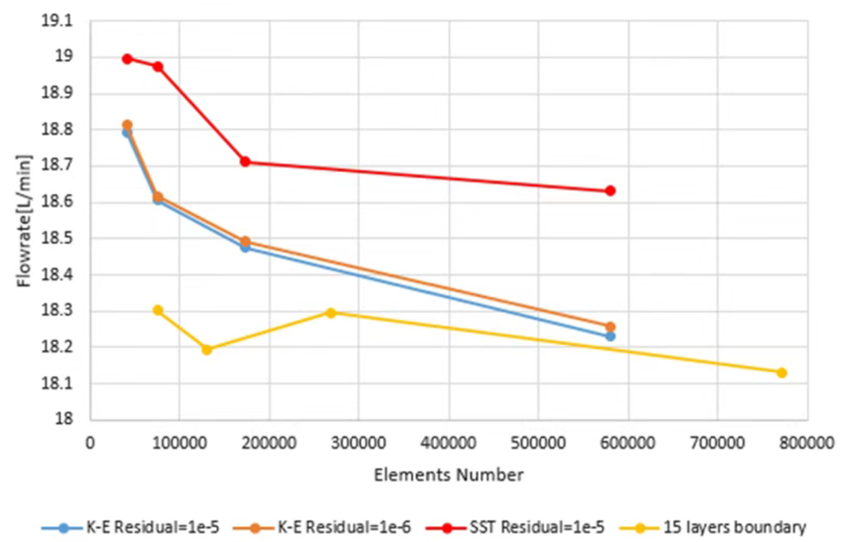

网格无关性验证：为确保结果不依赖于网格数量，我们会进行网格无关性检验。通过逐步加密网格，直到关键参数（如流量、压降）的变化小于预设阈值（如2%），从而找到计算精度与时间的最佳平衡点。
第三步：物理模型与边界条件——定义仿真的“游戏规则”
这一步是为我们的虚拟实验设定物理法则和外部环境。
-

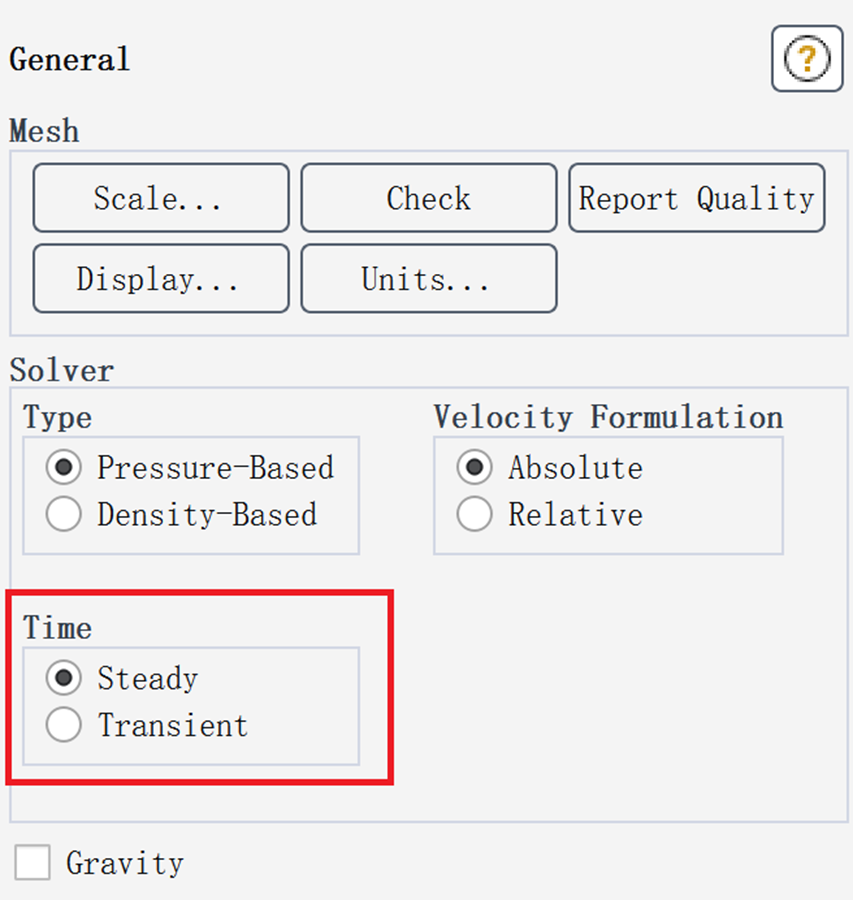

求解器选择：根据分析目标，我们选择合适的求解器。
-对于分析阀门在特定开度下的稳态性能（如流量系数Cv、压降特性），我们采用高效的稳态求解器。
-若要研究阀门开启/关闭过程中的动态响应、水锤效应或瞬态流动，则会启用瞬态求解器。
-
湍流模型：电磁阀内部流动多为湍流。我们提供多种成熟的湍流模型供选择，例如适用于高雷诺数流动的k-ε模型，以及在近壁面区域预测更精准的kw-SST模型，确保对复杂湍流结构的精确模拟。

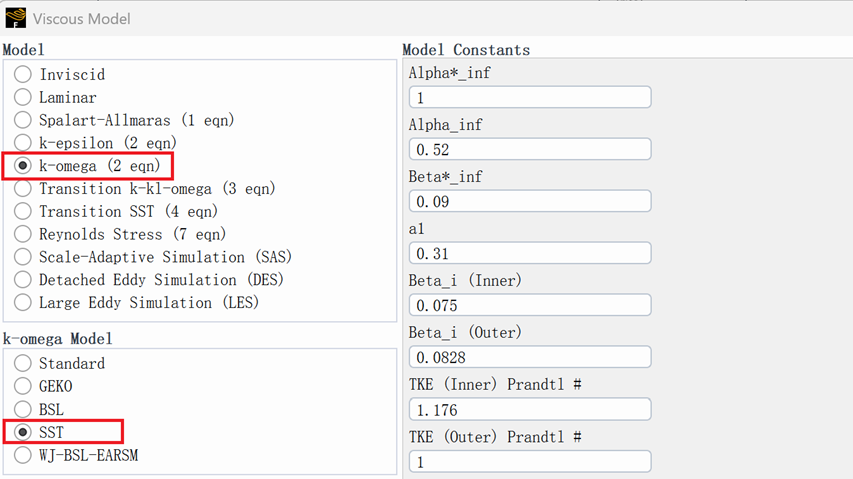

Fluent中的湍流模型界面
-

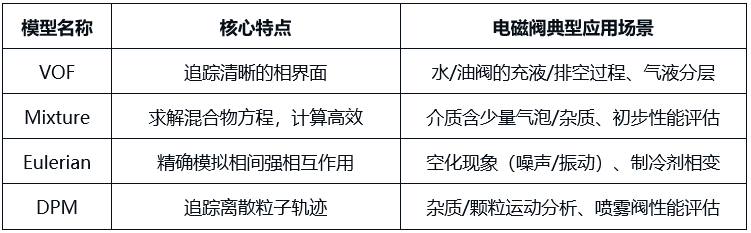

多相流模型选择：Fluent 主要提供了四种核心的多相流模型：VOF 模型、Mixture 模型、Eulerian 模型和离散相模型 (DPM)。这四种多相流模型可以涵盖各类电磁阀产品开发过程中的所有使用场景。
-
-
材料属性设置：ANSYS CFD软件中提供了丰富的材料库，支持工程上各类型电磁阀使用环境的介质，包括水，油，制冷剂，以及各种气体。也可以基于用户自有的材料属性自定义。

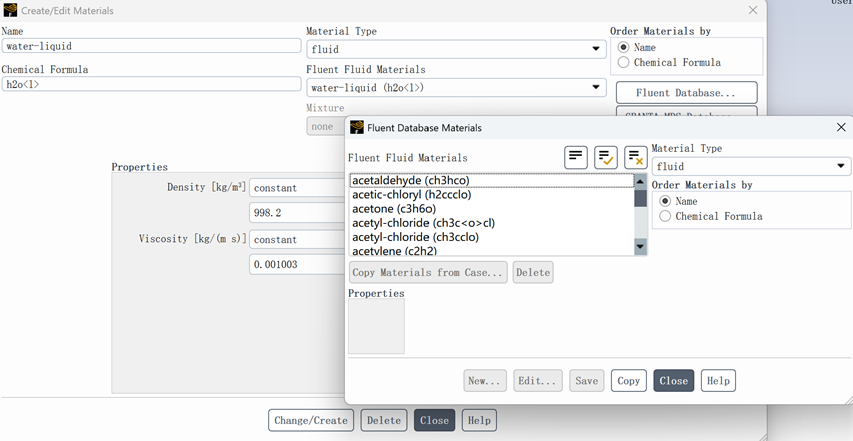

Fluent中的材料库
-
边界条件设置：根据实际工况，我们在流体域的入口和出口施加压力或速度边界条件，在壁面设置无滑移条件。

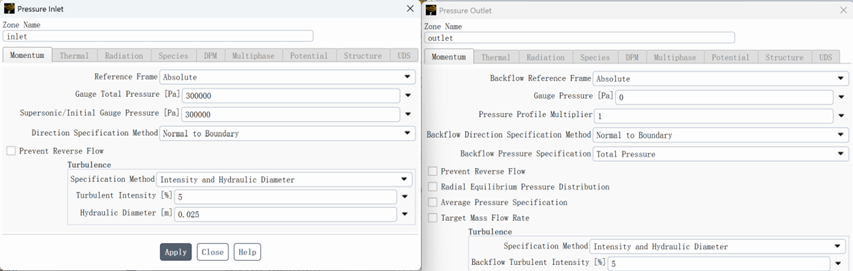

Fluent中的进出口边界条件设置界面
第四步：求解计算与收敛监控——让数据流动起来
一切准备就绪后，仿真计算正式开始。
我们的软件会求解描述流体运动的纳维-斯托克斯（Navier-Stokes）方程。在此过程中，工程师可以实时监控计算的收敛情况，通过残差曲线等图表判断计算是否稳定、结果是否可信。如果出现发散，可以及时调整求解器参数或网格，确保计算顺利进行。

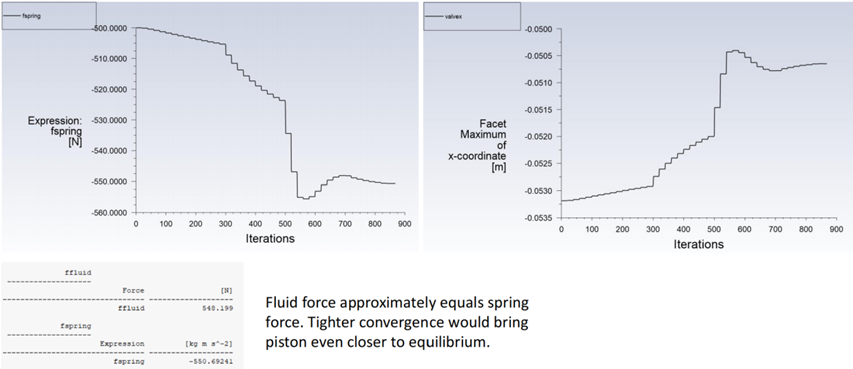

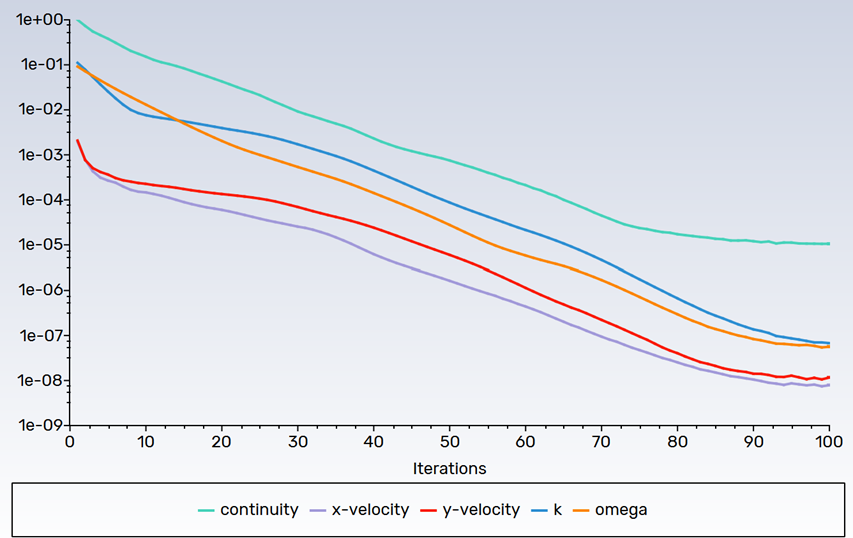

残差曲线

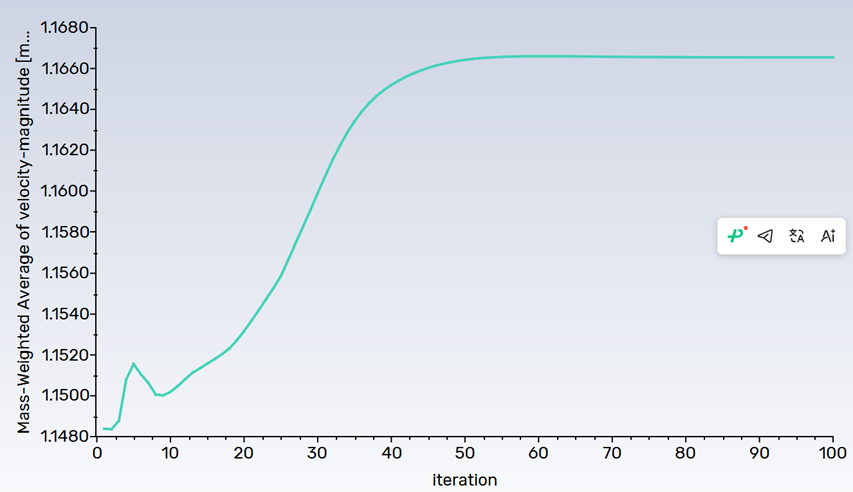

监控点曲线
第五步：后处理与结果分析——洞察流场的“火眼金睛”
计算完成后，海量的数据需要通过强大的后处理功能转化为直观的洞察。我们的软件集成了专业的后处理CFD-Post模块，让复杂的流场“看得见、摸得着”。
-
流场可视化：
-速度云图：清晰展示阀门内部的速度分布，识别高速射流区和低速回流区；。
-压力云图：直观呈现压力梯度变化，精确定位压降最大的位置
-流线图：追踪流体粒子的运动轨迹，揭示涡旋、流动分离等复杂现象。

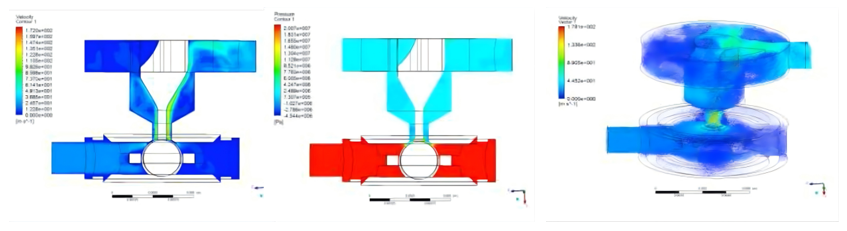

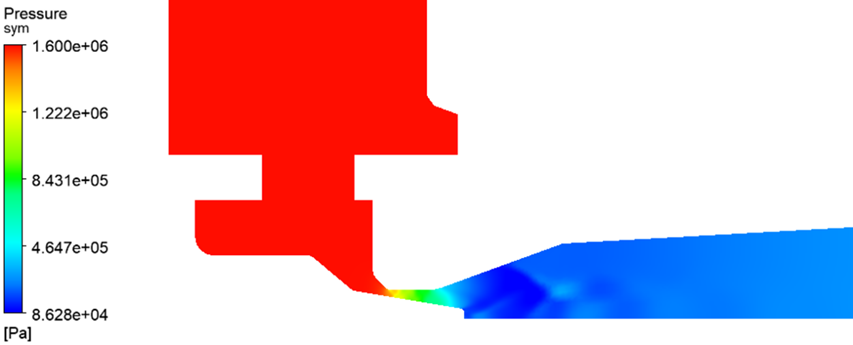

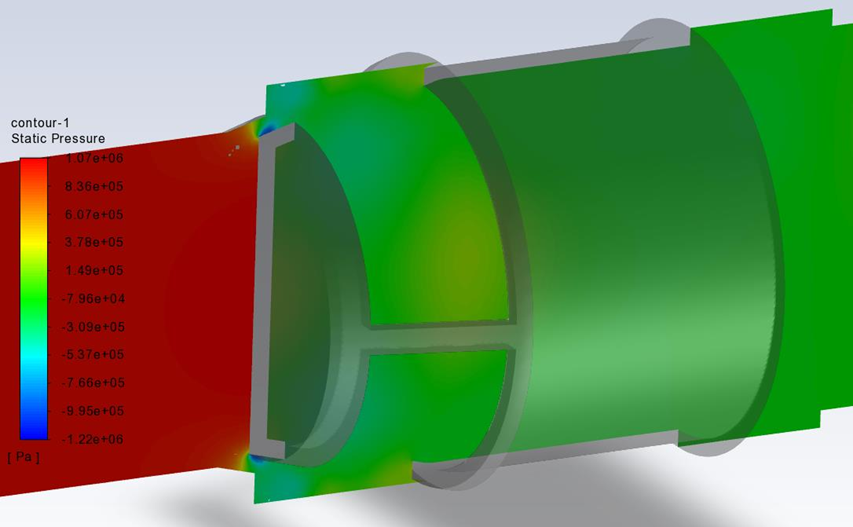

速度/压力云图 流线图
-
关键性能评估：
-压降分析：精确计算阀门在不同流量下的压力损失，为系统能耗评估提供依据。

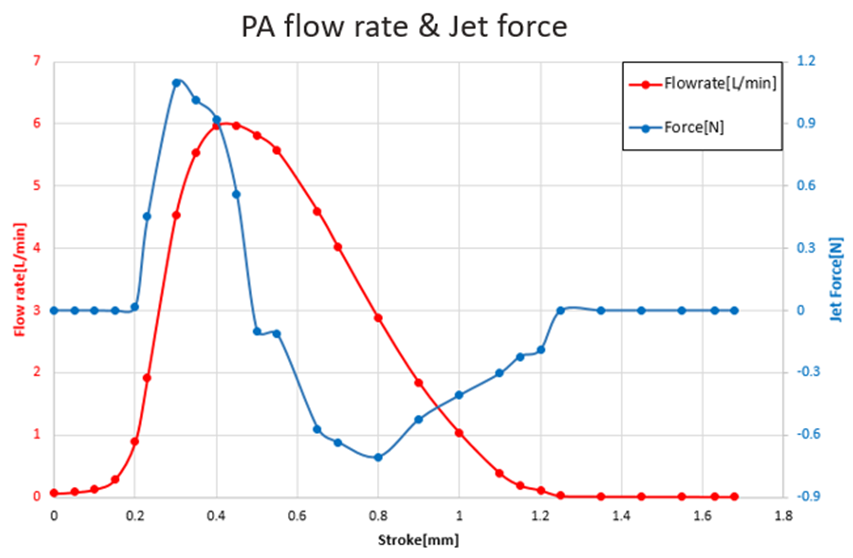

-流量及液动力随开度变化的曲线：通过扫参计算可以得到电磁阀在不同开度下的流量和液动力变化曲线。
-流动均匀性评估：分析出口截面的流速分布，优化设计以提升下游设备的性能。

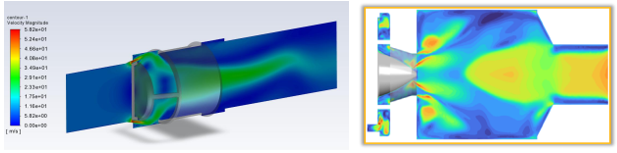

刚度阀的流速云图 喷管出口流速分布
-
潜在问题诊断：
-流量特性不达标风险：通过计算流体动力学仿真，模拟不同开度、不同进出口压差下的流场分布，计算流量系数，预测流阻特性，优化阀口形状和流道设计

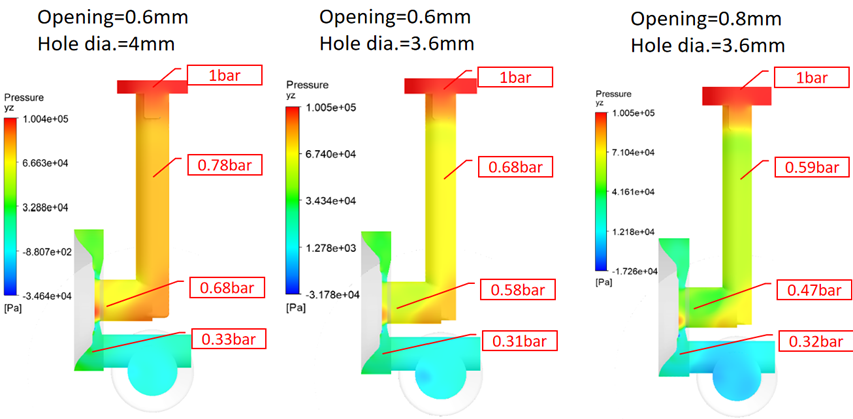

开关阀的压差分布及优化计算
-气蚀和闪蒸预测：通过压力场分析，可以提前预判在低压区是否会发生空化现象，从而在设计阶段就规避因空化导致的噪音、振动和材料侵蚀风险。
-液动力影响与卡滞风险：高速流体流经阀口时产生的液动力（稳态液动力和瞬态液动力）可能阻碍阀芯运动，甚至导致阀芯卡滞或振动
通过这五大步骤，我们的CFD仿真软件为电磁阀的研发构建了一个高效、精准的虚拟实验室。它不仅能够帮助工程师快速优化设计方案，提升产品性能，更能提前发现并解决潜在问题，大幅缩短研发周期，降低试错成本。
