产品定位与适用场景
CAXA CAPP工艺图表是数码大方面向制造企业推出的一款工艺编制工具，旨在解决企业在工艺设计阶段面临的编制效率低、重复劳动多、数据一致性差等问题。传统工艺编制往往依赖Office与CAD混合操作，常用术语和工艺知识需要反复输入，修改时容易出现漏改，工艺报表手工汇总耗时且易出错。CAXA CAPP工艺图表以图文混排、知识重用和自动汇总为核心，帮助企业实现从二维到三维的工艺编制能力升级，适用于机械加工、装配、汽车零部件等多个行业。
图文混排与快速工艺编制
CAXA CAPP工艺图表内置CAD编辑环境，提供各类工程符号，可在卡片中直接填写和编辑工艺内容，支持图文混排。工艺人员在编制过程中无需在多个软件之间切换，能够直接在工艺卡片中完成图形绘制、尺寸标注和文字说明。当工艺卡片中的关联信息发生变化时，系统支持同步自动修改，做到一处录入、多处应用，有效减少因人为疏漏导致的工艺文档不一致问题。
工艺知识重用与典型工艺管理
知识重用是CAXA CAPP工艺图表的另一核心能力。系统提供通用的标准卡片模板和工艺知识信息，支持企业搭建自己的工艺资源库和典型工艺库。常用术语、工艺参数、标准工序等可以沉淀为知识库内容，编制新工艺时直接调用，避免重复输入。典型工艺库则允许企业将成熟的工艺方案保存为模板，新产品的工艺编制可以基于典型工艺快速生成，既保证工艺规范性，也缩短了编制周期。知识库管理采用开放架构，企业可以根据自身工艺特点持续积累和迭代工艺知识。
3D工艺能力：从二维到三维的演进
在三维工艺方面，CAXA CAPP工艺图表融合了CAXA 3D实体设计能力，构建了二三维混合工艺编制的基座。系统支持直接导入主流三维CAD格式的模型文件，导入后保留零件的原有属性信息。在编制工艺时，三维模型可以直接投影生成二维工程图，支持投影视图、向视图、剖视图、剖面图以及局部放大视图等多种表达方式，省去了重复绘图的环节，也保证了设计与工艺数据的一致性。
针对装配工艺场景，CAXA CAPP工艺图表提供了三维装配工艺设计能力。工艺人员可以通过流程图方式规划装配工序和工步，形成装配工艺规划树，直观地调整装配顺序。系统支持参装件、设备和工具工装的分配，并以可视化消耗方式展示每个工序的零件分配情况。装配路径和动作规划支持拆卸与装配两种运动过程，并可通过甘特图对装配顺序和时间进行管理。规划完成后，装配和拆卸过程可以输出MP4或AVI格式的动画，也可生成指定格式的工艺卡片用于生产现场指导，有效弥补了传统二维工艺卡片在装配指导中数据呈现不直观的短板。
IATF16949汽车行业专项模块
CAXA CAPP工艺图表针对汽车零部件行业提供了IATF16949专业功能模块。该模块能够快速生成控制计划、潜在失效模式及后果分析（FMEA卡片）、作业指导书和检验卡片等质量管理体系所要求的工艺文件。过程流程图的绘制与后续工程符号生成的卡片之间保持关联关系，修改流程图后相关卡片可同步更新。模块还支持RPN（风险优先数）和AP（措施优先级）值的自动计算，企业积累的FMEA经验知识也可以沉淀到库中，方便后续项目复用。
与上下游系统的数据贯通

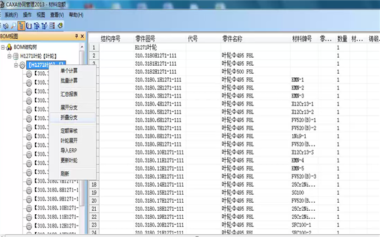

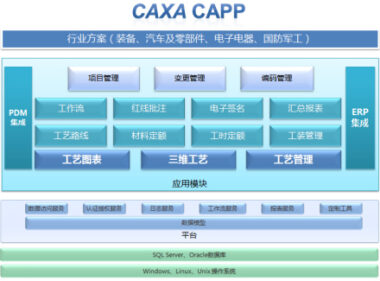

在信息化集成方面，CAXA CAPP工艺图表可以承接产品设计阶段输出的各类设计数据，同时为PDM、ERP、MES等下游系统提供结构化的工艺数据，包括工艺路线、材料定额和工时定额等。系统支持工艺报表的快速自动汇总，减少了ERP或MES系统所需工艺信息仍需手工录入的问题，为企业打通设计-工艺-制造的数据链路提供了支撑。
版本特性与功能增强
CAXA CAPP工艺图表2026版本内置了CAXA电子图板2026，画图与工艺编制在统一环境中完成。新增功能包括三维模型直接查看与投影生成二维工艺简图、尺寸智能提取（自动带公差和避让）、工艺版本管理（支持升版、回退和修改记录追溯），以及批量处理、工序复制等效率提升功能。版本管理能力让工艺变更过程可追溯，降低了因工艺版本混乱导致的生产风险。软件适配汽车、机械、装配等行业，工艺输出符合国家标准和厂内规范要求。
选型与采购参考
CAXA CAPP工艺图表的最终价格通常取决于版本选择、功能模块组合、授权方式（永久授权或订阅）以及部署规模。基础版覆盖二维工艺编制和知识库管理，三维工艺和IATF16949模块通常为选配。对于有三维装配工艺需求的企业，需确认3D工艺模块是否包含在目标版本中。采购前建议梳理清楚企业的实际工艺编制流程、是否需要与PDM或ERP系统对接、是否需要三维工艺能力，以及汽车行业是否需要IATF16949合规输出，带着明确需求向厂商或正规代理商申请报价。授权方式和后续升级维护服务也需要在询价时一并确认，避免后期产生预期外的费用。
