CAM350在PCB制造流程中的定位
CAM350是一款面向PCB制造的集成化数据准备工具，主要服务于从PCB设计到物理生产之间的关键过渡环节。它由DownStream Technologies公司开发，现归属Siemens旗下的Valor产品线。与传统PCB设计工具不同，CAM350聚焦于制造前端的验证、优化与输出生成，帮助PCB制造商在设计交付后、正式投产前识别并消除潜在的工艺问题。
在实际生产场景中，CAM350承担的是”设计数据到制造数据”的转换桥梁角色。PCB设计工具输出的Gerber、ODB++、IPC-2581等格式文件需要在CAM环境中进行可制造性检查、数据修复、拼板规划和最终加工文件输出，CAM350正是针对这一整套工序提供的专业化环境。
核心制造数据准备能力
多格式数据导入与导出
CAM350支持从主流PCB设计工具导入制造数据，兼容的格式包括ODB++、IPC-2581、Gerber、Excellon、Sieb & Meyer、DXF、GenCAD和HPGL。导出方面同样覆盖ODB++、IPC-2581、Gerber、DXF、Excellon、Sieb & Meyer和HPGL，还额外支持PADS ASCII和GenCAD格式。这种广泛的格式兼容能力意味着无论上游使用何种EDA工具，板厂都可以通过CAM350统一接收和处理制造数据。
三维可视化与可制造性分析

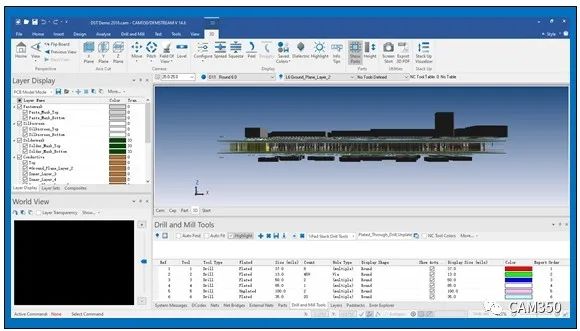

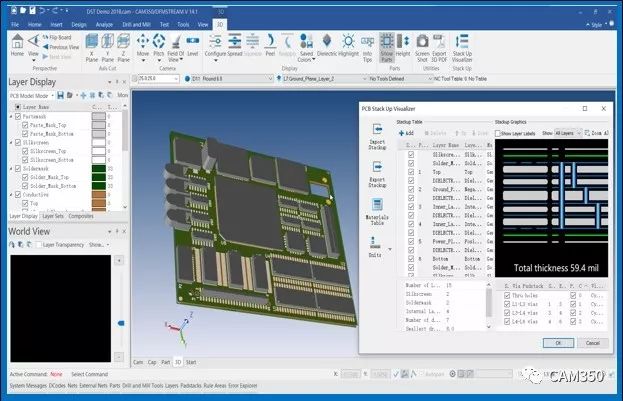

CAM350提供三维制造数据可视化功能，使用者可以在任意角度观察成品PCB的外观，包括层间结构的查看。这对于多层板和HDI板的制造前审查尤为重要——可以在三维视角下确认叠层关系、钻孔贯通情况和外形轮廓，减少因二维视图信息不完整导致的误判。
在设计规则检查（DRC）方面，CAM350支持对线宽线距、铜到孔间距、阻焊与丝印等关键制造参数进行规则化检测。规则的配置需要与实际生产工艺对齐，包括数据单位和精度设置，确保检测结果可直接作为工艺可行性判断的依据。
拼板与钢网设计

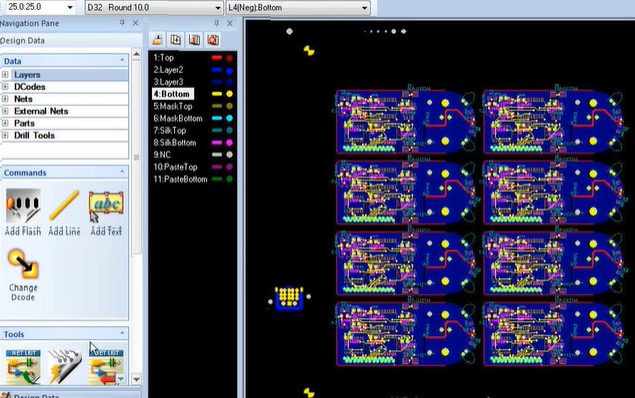

拼板是PCB量产前的必要工序。CAM350提供了Panel Editor面板编辑器和Multi-Panel Wizard自动拼板向导两种方式来完成拼板设计。自动拼板向导只需输入基本参数即可生成材料利用率优化的拼板布局。对于需要工艺边、定位孔、Mark点和铣槽的自定义拼板场景，Panel Editor则提供完整的手动控制能力，包括板间间距设置、工艺边添加和排气孔布置。
钢网设计模块支持从Gerber、PCB焊盘封装或钢网库三种来源创建定制化焊膏钢网，并可将钢网配置保存到用户自定义的钢网库中，在多个PCB设计中复用，提高多品种生产场景下的钢网设计效率。
工程实践中的关键操作要点
Gerber导入与层对位
Gerber文件导入是CAM350日常使用中频率最高的操作之一，也是后续所有分析和输出的基础。实际操作中容易遇到的问题主要集中在两方面：一是导入阶段的光圈表识别——老式RS-274-D格式需要配套的Aperture文件，而RS-274-X已将D码定义内置在Gerber中；二是导入后各层的对位——层间错位通常与原点设置、钻孔文件格式匹配（单位、零抑制方式、整数小数位数）有关。正确的处理顺序是先确认参考层、再做层对位、最后检查钻孔和外形层的一致性。
网络表比对与DRC检查
网络表比对是验证设计数据在转换为制造数据过程中是否受损的重要环节。CAM350先从导入的CAM数据中解析生成一份CAM Netlist，再与源PCB CAD工具导出的IPC-D-356网络表进行比对，通过短路和开路分析判断数据完整性。对于含盲埋孔的多层板设计，网络表比对前还需要在CAM350中正确设置各层的电气类型（正片设为Internal、负片设为Neg Plan、顶层为Top、底层为Bottom）以及盲埋孔的钻孔跨度范围，否则提取出的网表与实际设计不符，导致比对结果失真。
DRC检查则是对制造风险的直接暴露。建议在数据对齐和单位统一完成后运行，规则配置应覆盖线宽线距、铜到孔间距、阻焊桥宽和丝印上焊盘等易发问题项目，输出结果需要能够复检和定位到具体坐标，而非仅给出”通过/不通过”的笼统结论。
钻孔数据处理
Excellon钻孔文件的处理在CAM350中有其独立的重要性。钻孔文件导入时最容易出问题的是格式解释——单位（英制或公制）、零抑制方式（前零或后零抑制）、坐标类型（绝对或增量）必须与Gerber文件保持一致。很多”孔位整体偏移”或”孔位缩放异常”的情况，根源不在数据本身损坏，而是导入时对这些格式参数的解释不匹配。对齐的正确方式是先核对Excellon文件头中的格式信息，再与Gerber的参考原点一致化，而非手工拖动钻孔图形。
版本更新与选型参考

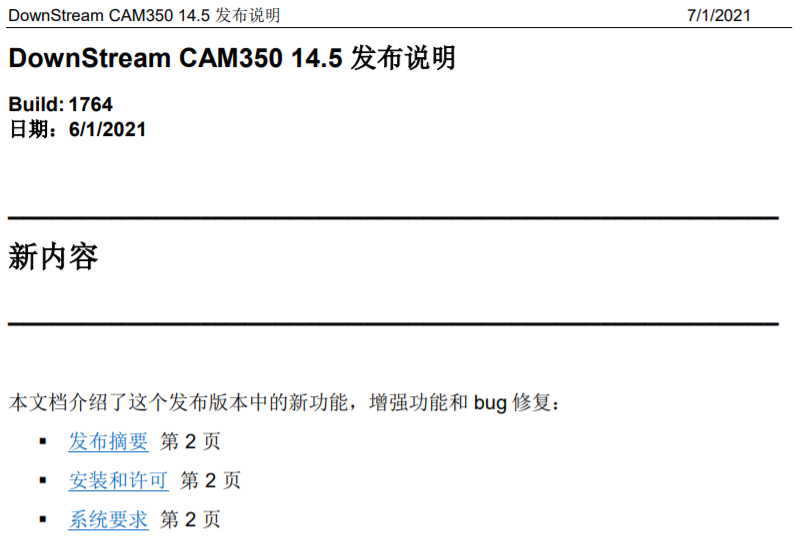

CAM350目前的最新版本为15.2。版本号直接对应功能迭代，新版本通常会在格式兼容性、分析算法和处理效率上有改进。对于正在评估CAM工具的PCB制造商，建议关注以下几个选型维度：当前对接的上游EDA工具所使用的数据格式是否在CAM350的导入支持范围内、工厂日常处理的板级复杂度（多层板、HDI板、刚挠结合板等）是否需要三维可视化和盲埋孔分析能力、以及团队是否需要对CAM350的API进行二次开发以实现定制化脚本工作流。
需要注意的是，CAM350作为专业PCB制造CAM工具，其采购通常涉及版本选择、授权方式（永久授权或订阅制）、用户数量和技术支持服务等级等多项因素。不同规模板厂的实际需求和预算差异较大，建议结合工厂的具体工艺流程和技术要求，联系正规渠道获取针对性的配置方案和当前报价。
