今天的课程将介绍如何在BricsCAD中快速轻松地创建法兰联轴器等简单组件。
您只需从2D绘图开始，然后使用BricsCAD的直观3D工具来创建您的3D模型。让我们一步一步地了解如何创建法兰联轴器。
-
首先，你需要创

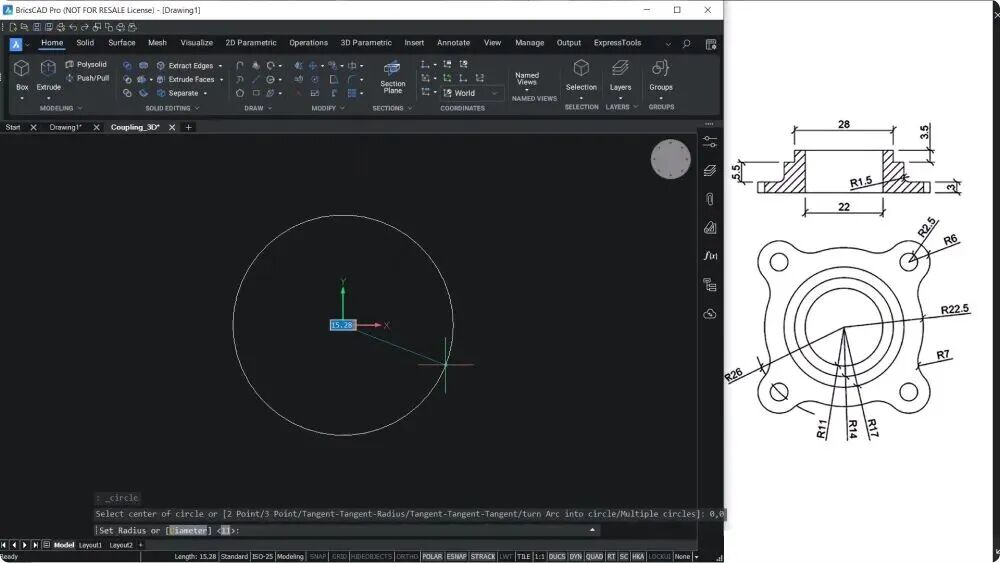

创建圆形轮廓
-
建一个圆形轮廓
-

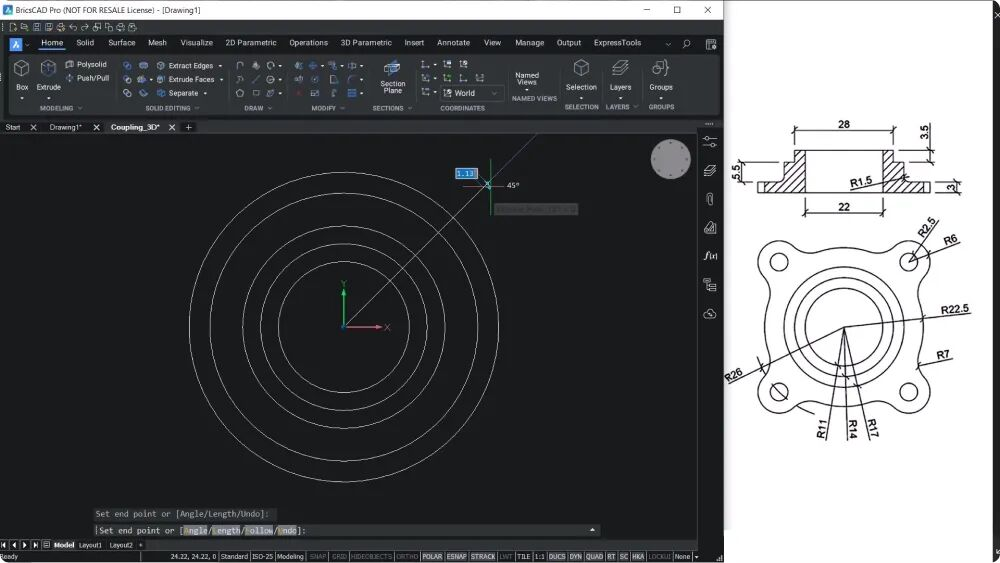

从中心开始，与水平方向成45度角画一条线
-
创建具有所需尺寸的圆圈
-
擦除线条和外圆
创造圆弧
-

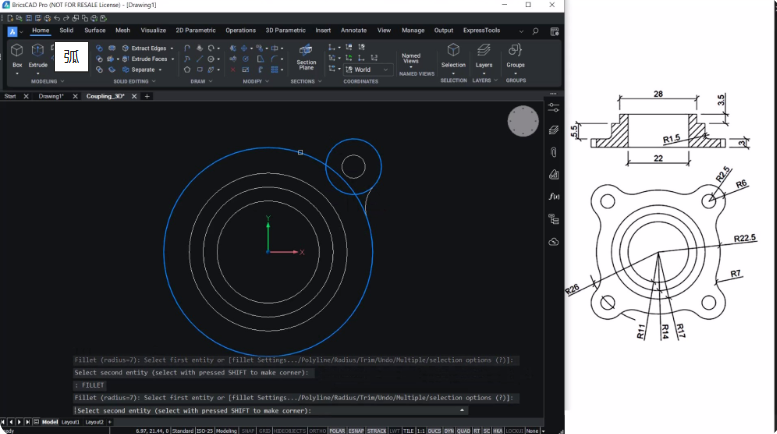

将圆角变成圆弧
-

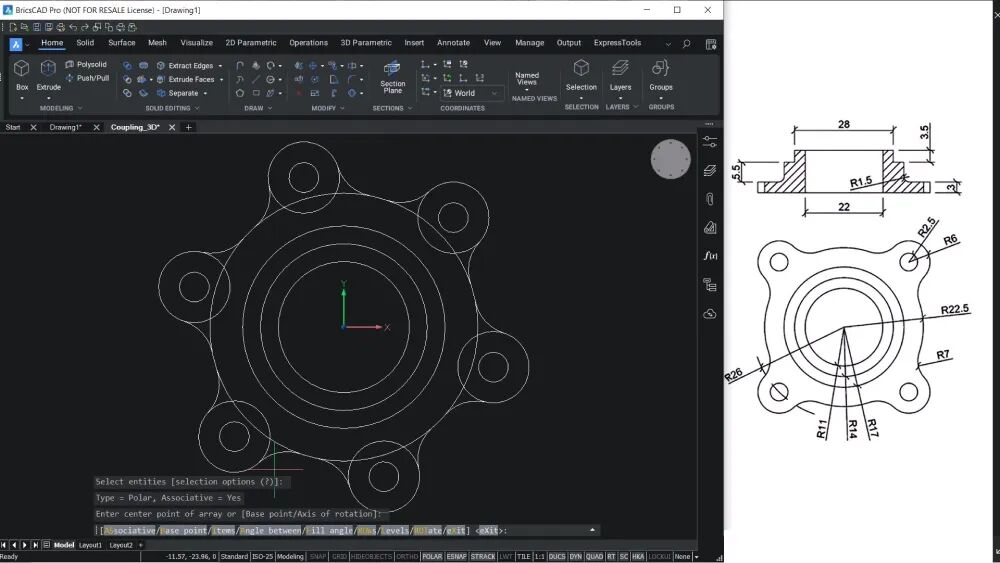

选择极坐标阵列沿着圆的圆周复制实体，与半径对齐
阵列
-

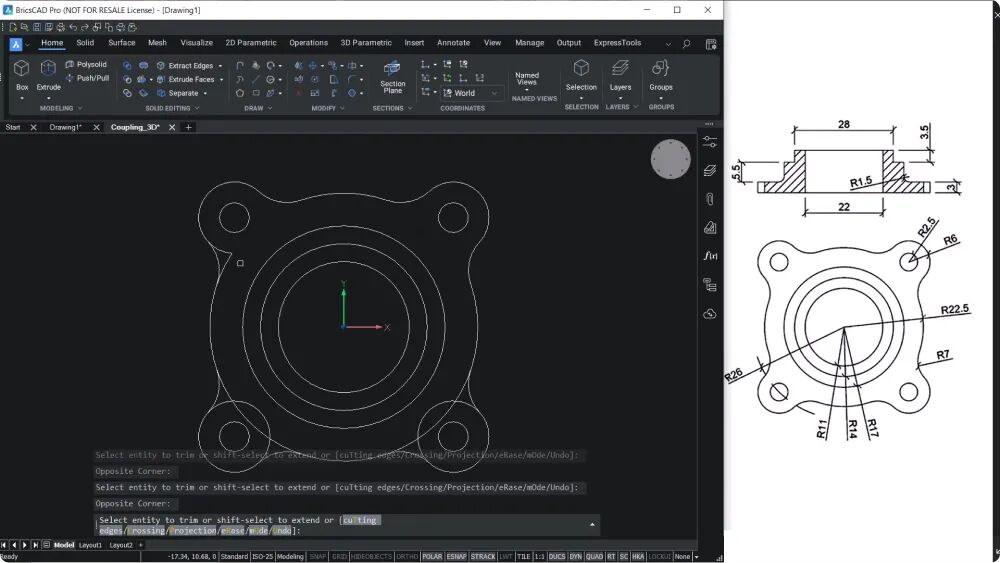

分解阵列实体并使用TRIM删除实体中不需要的部分
-

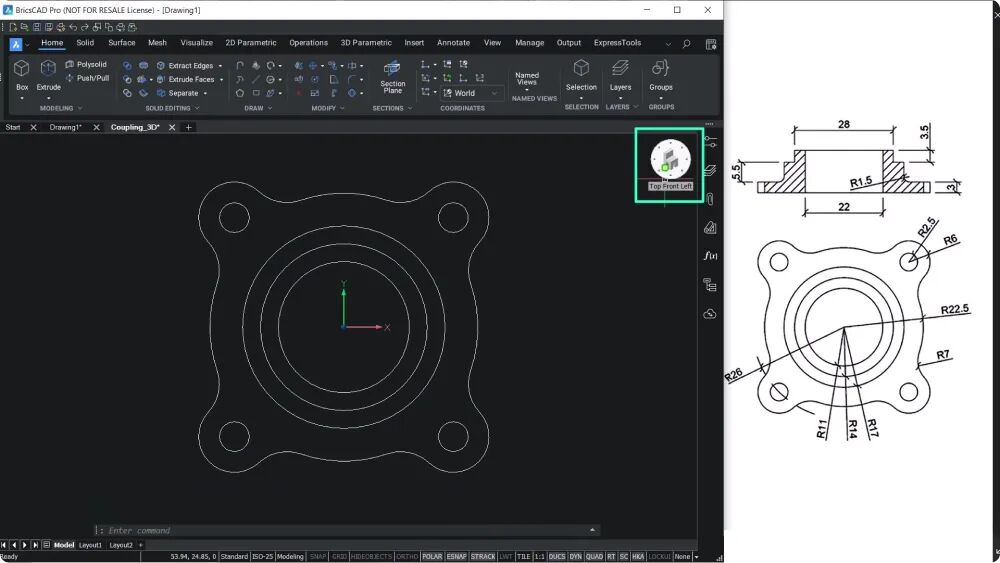

将外部轮廓连接到单个实体并获取顶部、正面、左侧等距视图
拉伸（E）
-

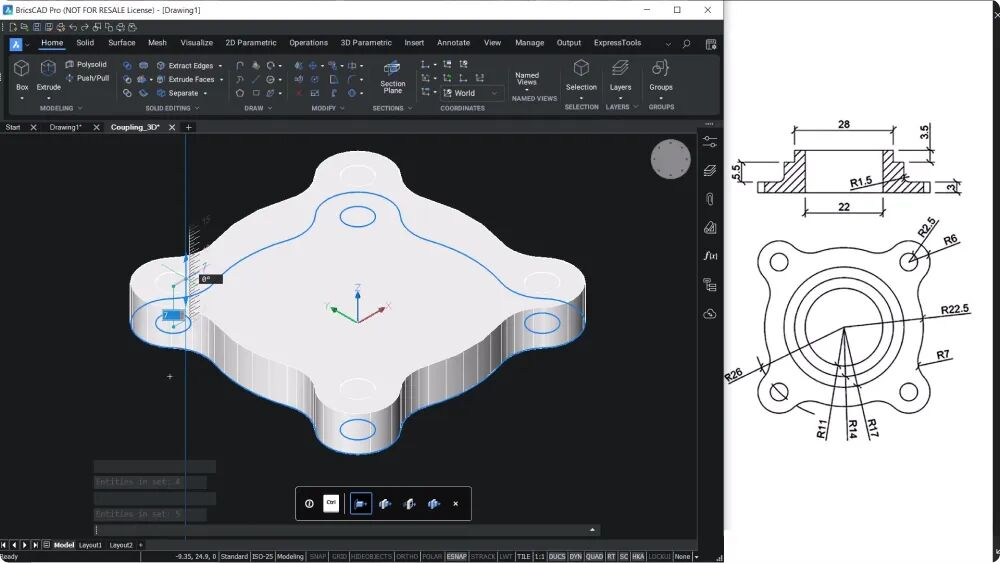

使用EXTRUDE命令将外轮廓和内圆挤压至3个单位的距离，然后执行减法
-

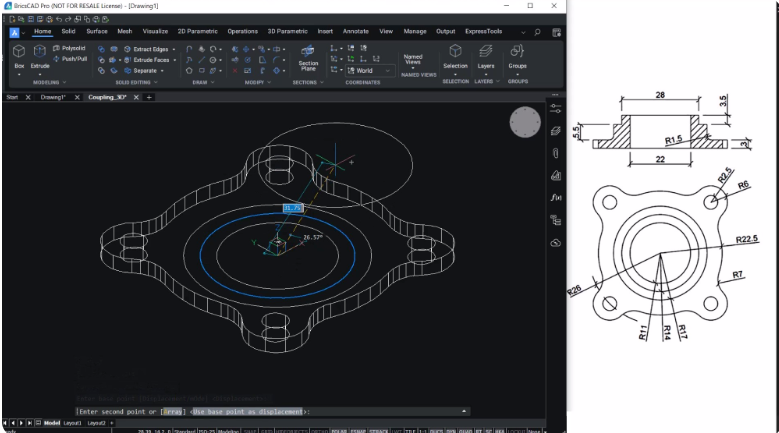

复制内圆，因为挤压时需要使用圆两次
-
将外圆和内圆挤压到8.5个单位的距离，然后从内实体中减去外实体
-
将剩余的圆挤压到12个单位的距离，并从外部实体中减去内部实体
创建一个洞
-

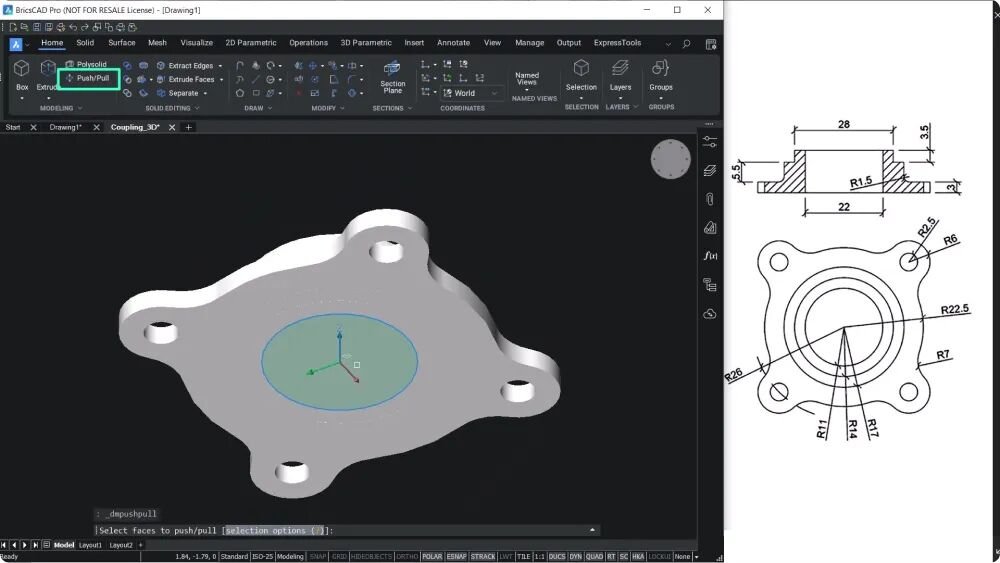

从底部观察组件并使用推/拉工具
-

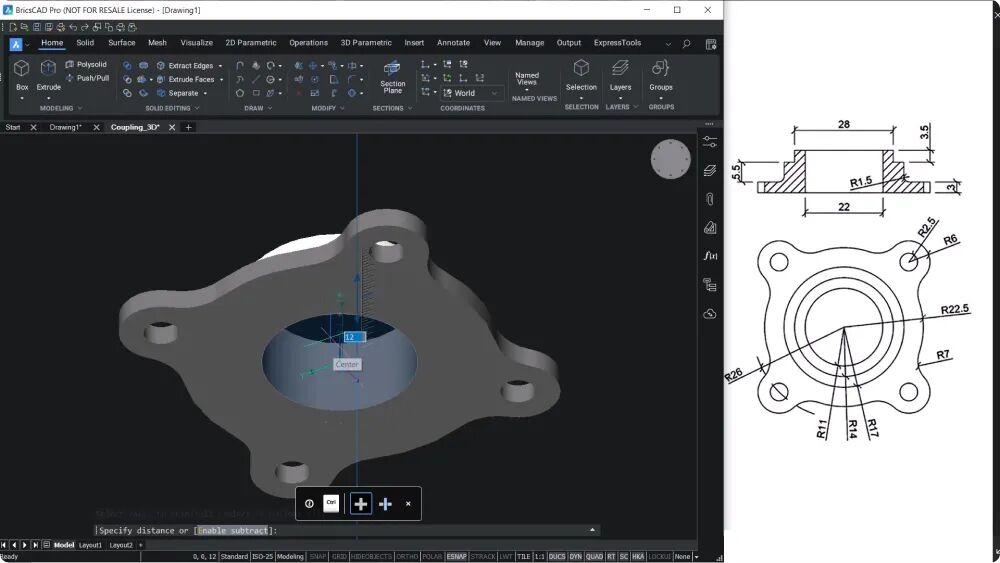

将圆形面从底部向上拉以形成一个孔
最后的润色
-

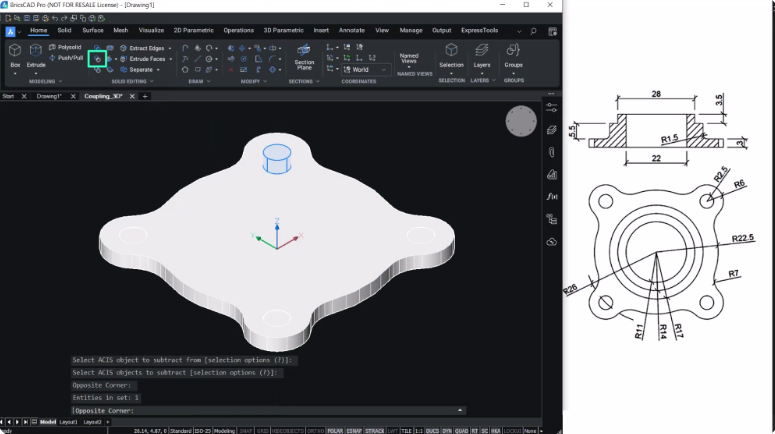

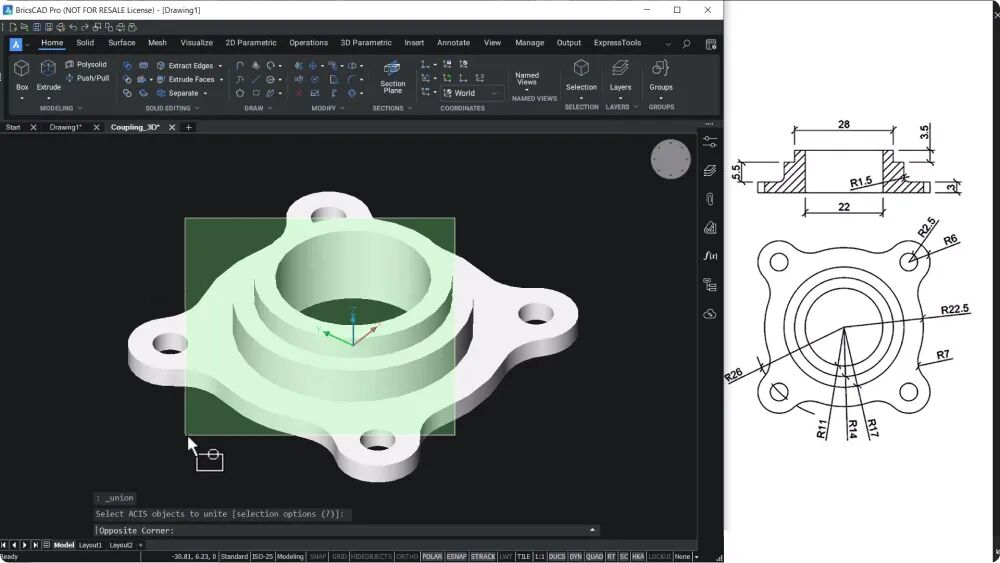

使用UNION指令合并所有实体以获得单个实体
-
在边缘处创建半径为1.5个单位的圆角
就是这样！按照这些说明，您将能够在几分钟内创建法兰联轴器。
