CAE软件的仿真原理是什么？
在当代工程技术范畴里，计算机辅助工程（CAE）软件已然成为必不可少的工具。它借助先进的数值分析以及计算技术，去模拟和预测产品或者工程结构在各类条件下的性能与响应情况。CAE 软件的仿真原理是建立在一系列复杂的数学和物理模型之上的，其中有限元分析（Finite Element Analysis, FEA）和运动仿真技术是核心所在。
CAE软件
一、有限元分析基础
有限元分析是CAE软件中最常用的仿真技术之一，它通过将复杂的结构或过程分解为一系列相互连接的、较小的、更易于分析的单元（如四面体、块体和楔形体），来模拟整体的行为。这些单元通过节点相互连接，形成一个完整的有限元模型。
前处理：在前处理阶段，工程师首先使用CAD软件创建产品的几何模型，然后利用CAE软件的前处理模块对模型进行网格划分。网格划分是将连续的几何体离散化为有限个小的单元的过程，每个单元通过节点相互连接。同时，工程师还需要设定模型的边界条件和载荷，这些条件将作为仿真计算的输入。
求解器：在求解器阶段，CAE软件利用有限元方法求解由前处理阶段生成的数学模型。这涉及到刚度矩阵的组装、载荷的施加、边界条件的约束以及数值求解算法的应用。求解器会根据这些输入条件，计算出每个节点的位移、应力和应变等响应。

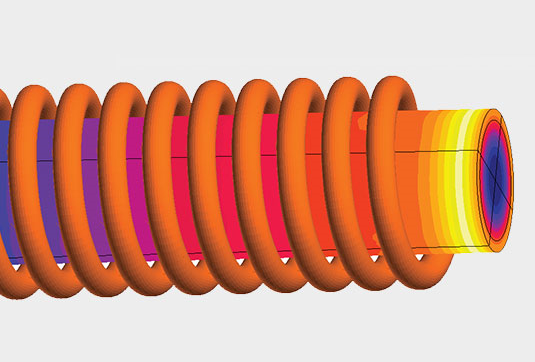

后处理：在后处理阶段，工程师利用CAE软件的后处理模块对求解器输出的结果进行可视化展示和分析。这包括生成应力云图、变形图、动画等，帮助工程师直观地理解产品的性能和优化方向。
CAE软件
二、运动仿真技术

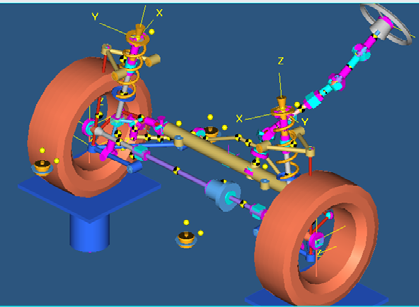

除了有限元分析外，CAE软件还包含运动仿真技术，用于模拟机构或系统的动态行为。运动仿真技术基于多体动力学原理，能够模拟机构在真实工作环境中的运动轨迹、速度、加速度等参数。
多体系统建模：在运动仿真中，工程师首先建立机构的多体系统模型，包括刚体、柔性体、铰链等组件。这些组件通过铰链连接，形成一个完整的运动链。
动力学方程求解：根据多体系统模型，CAE软件会生成一系列动力学方程，描述机构在给定载荷和边界条件下的运动规律。这些方程通常包括牛顿第二定律、动量守恒定律等。求解器会利用数值方法求解这些方程，得出机构在仿真时间内的运动轨迹和动力学参数。
结果分析：与有限元分析类似，运动仿真的结果也需要进行后处理和分析。工程师可以利用CAE软件的后处理模块生成运动轨迹图、速度图、加速度图等，帮助理解机构的动态性能和优化方向。
CAE软件
三、仿真原理的应用与挑战
CAE软件的仿真原理在多个领域得到了广泛应用，包括航空航天、汽车、机械制造、土木工程等。通过仿真分析，工程师可以在产品设计阶段预测产品的性能、优化产品结构、减少物理原型制作和测试的成本与时间。
然而，仿真原理的应用也面临一些挑战。例如，模型的准确性、网格划分的精细度、求解算法的收敛性等都会影响仿真结果的精度和可靠性。此外，随着产品复杂度的增加和仿真规模的扩大，对计算资源的需求也在不断增加。因此，如何高效、准确地利用CAE软件进行仿真分析已成为当前工程技术领域的重要课题。
CAE 软件的仿真原理围绕有限元分析与运动仿真技术展开，通过数学模型的构建与数值方法的应用，可对产品或工程结构在多样条件下的性能表现、响应规律进行动态模拟。在现代工程技术领域，该技术提供了强大的分析与优化能力：工程师借助它，能在产品设计阶段提前把控性能、优化结构方案，进而实现成本的有效降低。随着科技的持续进步，CAE 软件的功能将不断完善，其在工程设计、研发等环节的作用也将愈发重要，为行业发展提供更有力的支持。
