张宝武１,３，饶鹏辉２，Ｆｒａｎｃｅｓｃｏ Ｆｕｓｏ３，霍剑锋１，余桂英１，王道档１
（１.中国计量大学 计量测试工程学院，浙江 杭州３１００１８；２.讯技光电科技（上海）有限公司。上海２０００９２；３.比萨大学 物理系，比萨 意大利５６１２７）

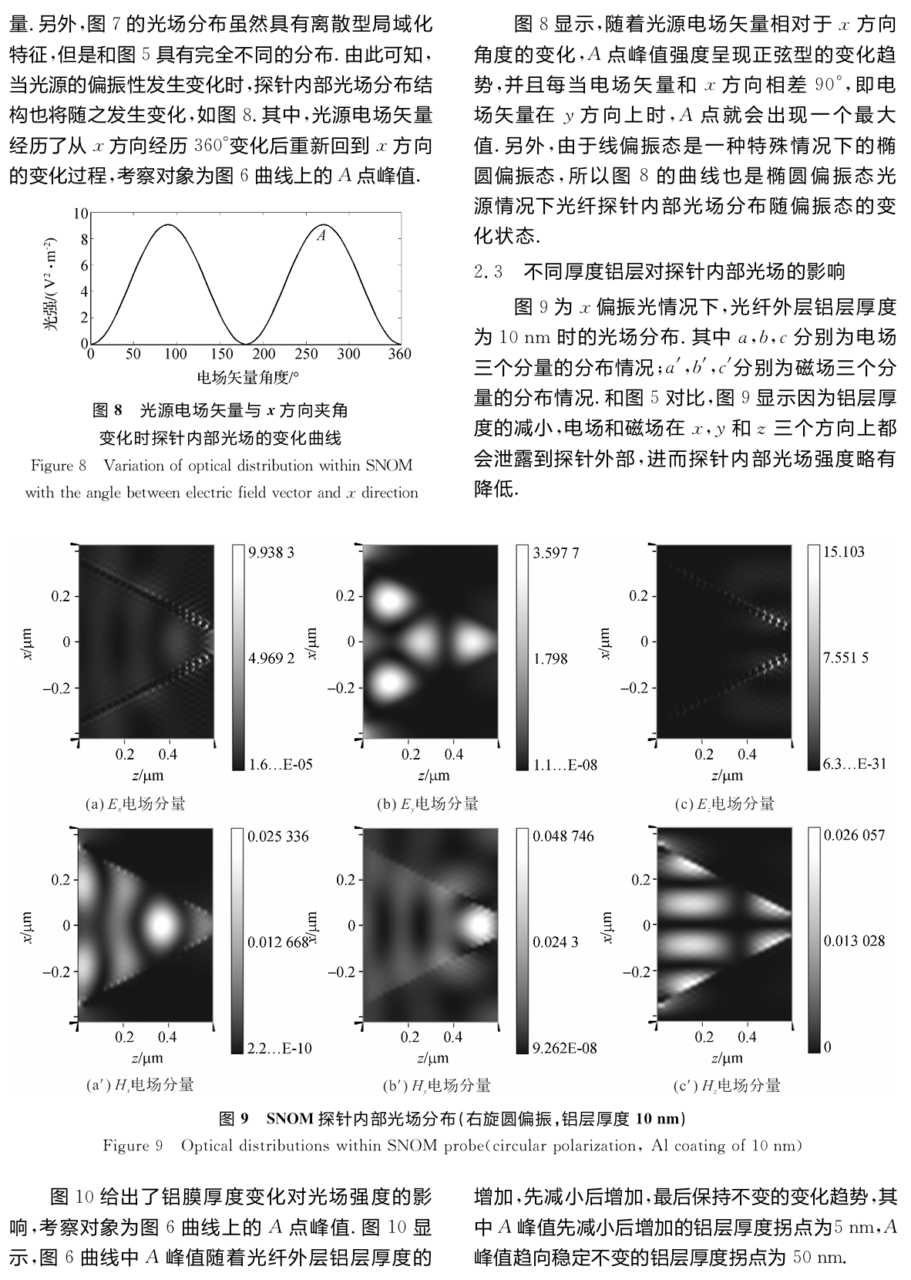

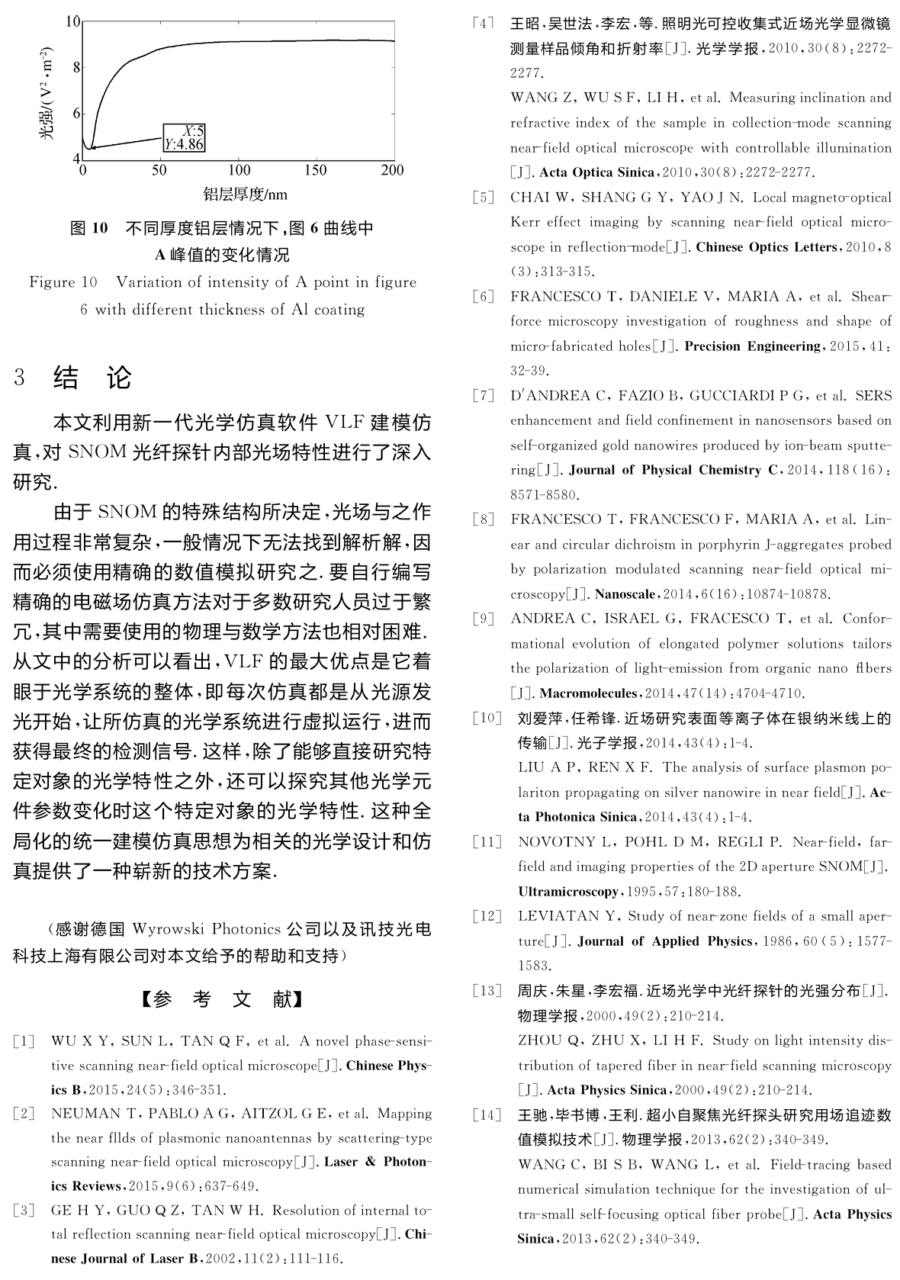

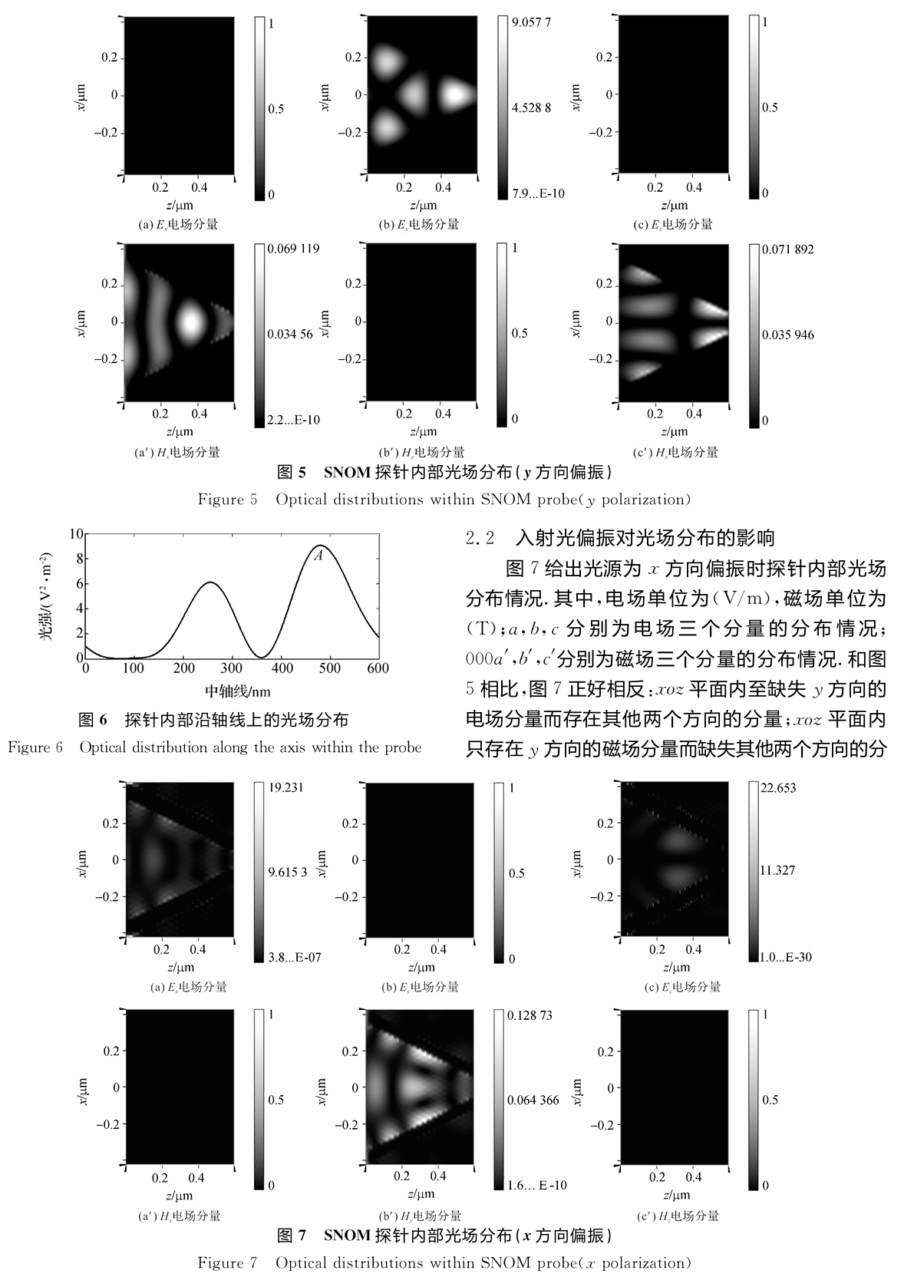

摘要：为了深入研究扫描近场光学显微镜（Scanning near-field optical microscope，SNOM）光纤探针导 光特性，我们利用VirtualLab Fusion光学软件，仿真研究了光纤探针内部的光场分布。结果显示，光纤探针内部 的光场分布呈固定的花样；中轴线光场具有峰值结构，其最大值位于探针出口前120nm处；这个最大峰值随着光纤外层铝层厚度的增加呈现先减小后增加，最后趋于稳定的变化，随着光源偏振态的变化呈现正弦的分布。
关键词：扫描近场光学显微镜；光纤探针；VirtualLab Fusion软件；偏振态
