表面粗糙度符号现在支持最新修订的 ISO (ISO 21920-1:2021(E)) 和 ANSI/ASME(ASME Y14.36 – 2018) 标准。
通过支持新的 ISO 21920-1:2021(E) 和 ANSI/ASME Y14.36 – 2018 标准，您可以使用最新修订的表面粗糙度符号对在 AutoCAD Mechanical 中创建的文档进行注释，以传达有关表面光洁度的精确信息。
注： AutoCAD Mechanical 工具集继续支持所有旧版本，并允许打开、编辑和保存在早期版本中创建的文档，而无需更新表面粗糙度标准。将表面粗糙度符号的新修订保存为较旧的文件格式会将表面粗糙度符号转换为块。

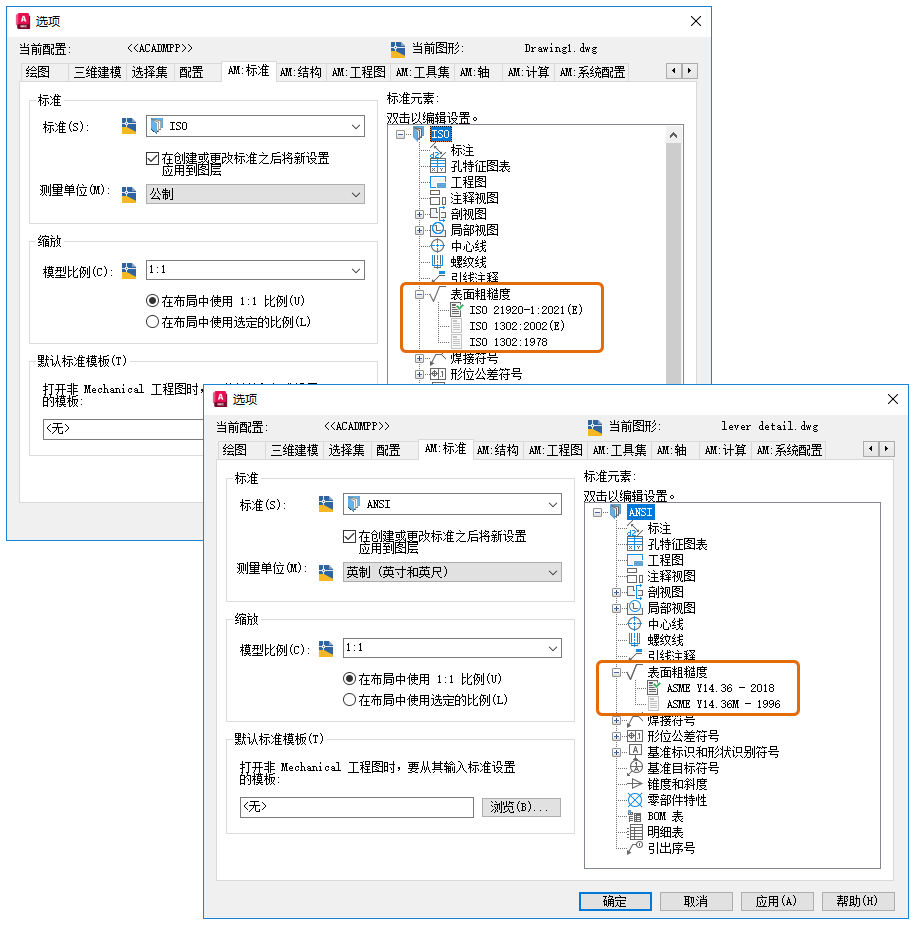

“选项”对话框
在 AutoCAD Mechanical 2025 工具集中，新图形的默认标准设置为最新修订的 ISO 或 ANSI/ASME 标准。但是，打开旧版图形时，默认标准会更改为对应的旧版本标准。
您可以在“选项”对话框中更改标准修订。

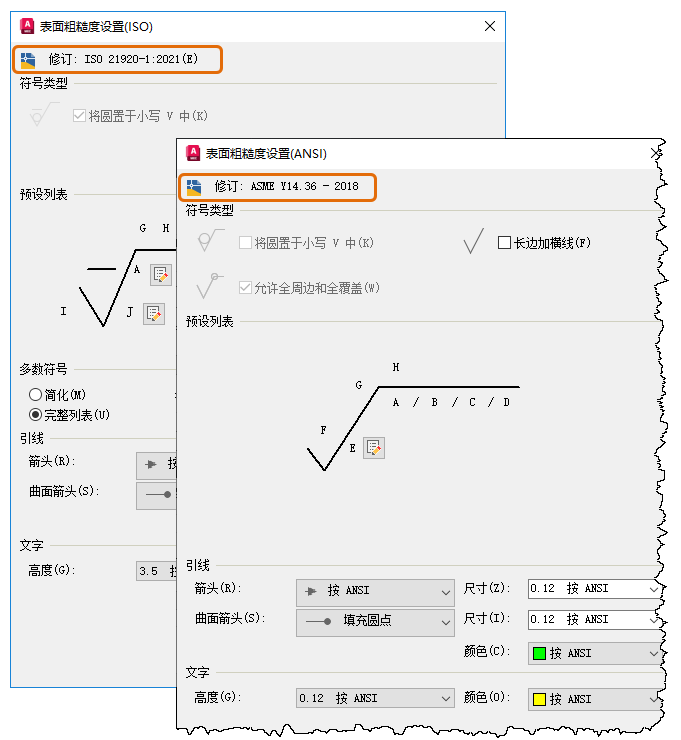

“表面粗糙度设置”对话框
“表面粗糙度设置”对话框会显示表面粗糙度符号的最新 ISO 和 ANSI/ASME 修订。相应的符号类型和预设列表将自动更新以反映最新修订。
“表面粗糙度”对话框

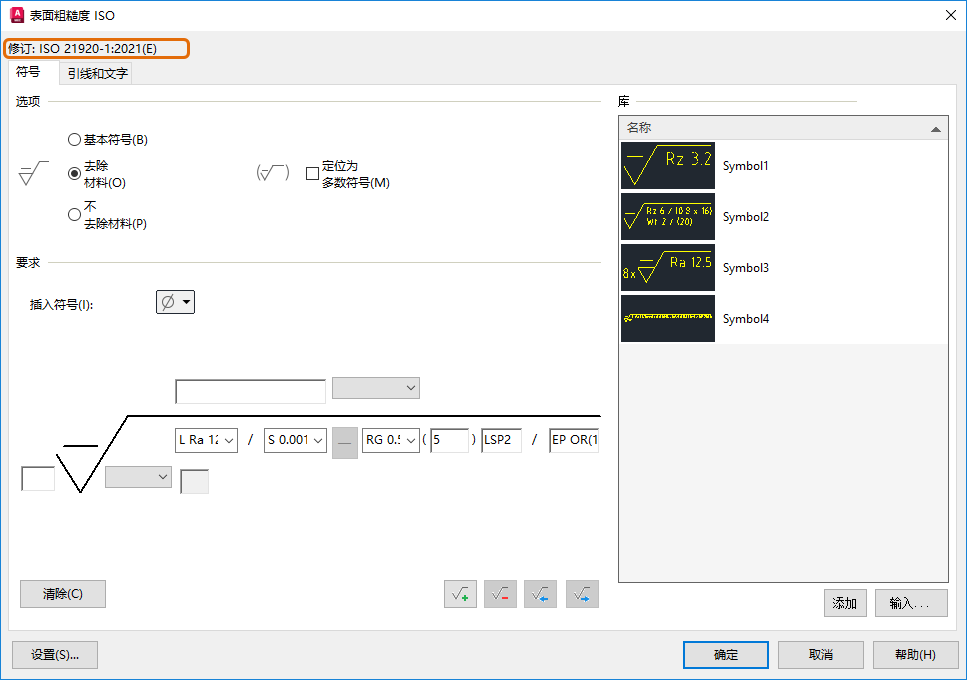

“表面粗糙度 ISO”对话框包含最新的表面粗糙度修订，为您提供了最新的表示法和要求。此对话框还支持多行功能，允许您跨多行组织和显示表面粗糙度规格。

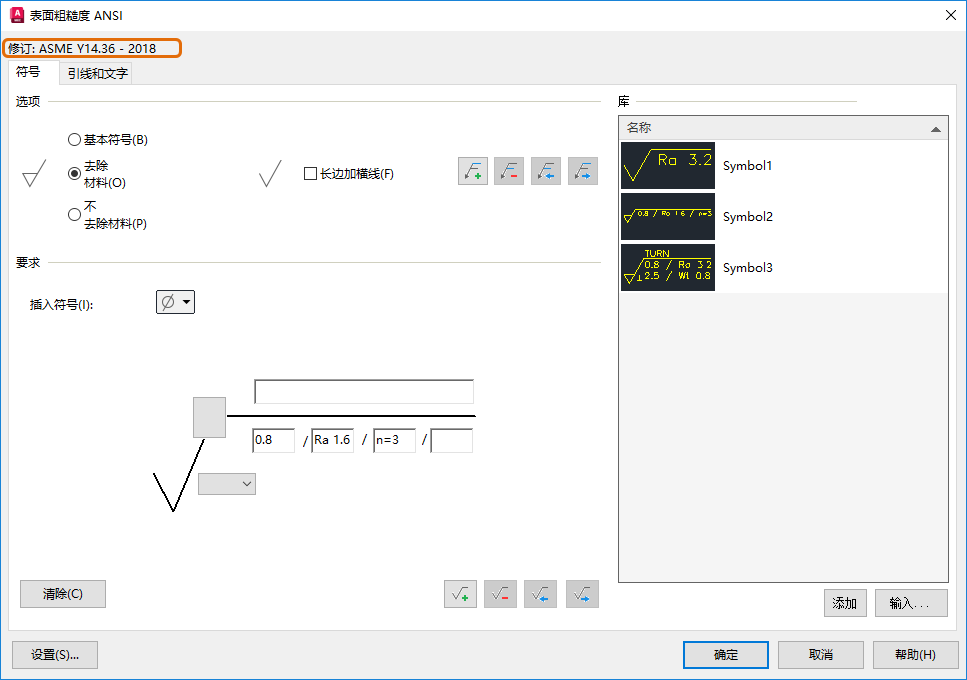

“表面粗糙度 ANSI/ASME”对话框提供了更多功能。除了多行支持外，此对话框还提供了用于在符号内定义多条参照线的选项。
“特性”选项板
您可以使用“特性”选项板查看和修改所有表面粗糙度符号特性。

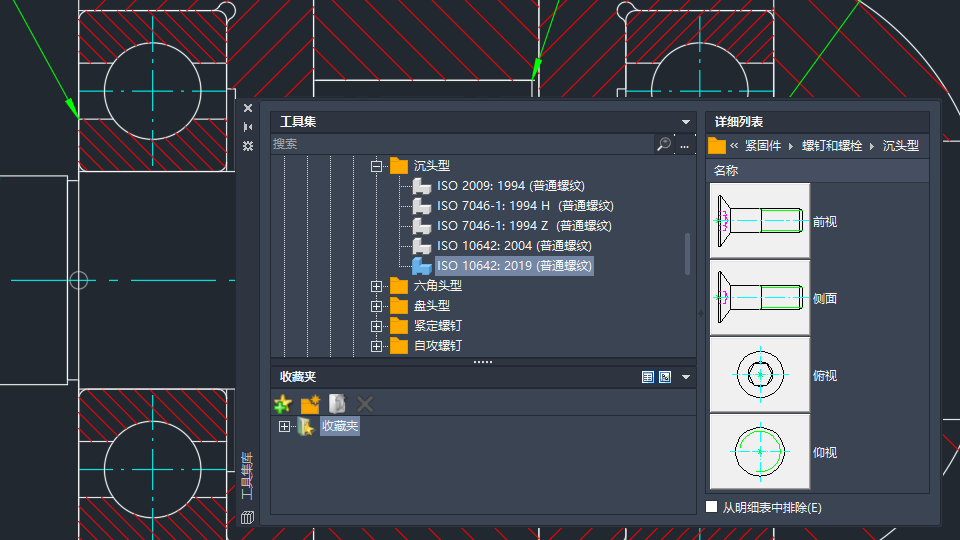

AutoCAD Mechanical 2025 的标准件库中添加了 1197 多个新的机械标准零件。这些新零件在 AutoCAD Mechanical 英文版以及所有其他受支持语言版本中均可用。内容包括：
内六角沉头螺钉：ISO 10642:2019（普通螺纹）
内六角 T 形头螺钉：ISO 7380-1:2022(E)（普通螺纹）
六角头螺栓：ISO 8676: 2022(E)（细牙螺纹）
内六角圆柱头螺钉：ISO 12474: 2010(E)（细牙螺纹）
六角法兰面螺母：ISO 10663: 2012(E)（细牙螺纹）
六角法兰面螺母：ISO 12126: 2012(E)（细牙螺纹）
(钣金用)自攻螺钉：ISO 15480: 2019(E)
六角头螺栓：DIN EN 14399-4: 2015-04（普通螺纹）
六角螺母：DIN EN 14399-4: 2015-04（普通螺纹）
垫圈：DIN EN 14399-6: 2015-04

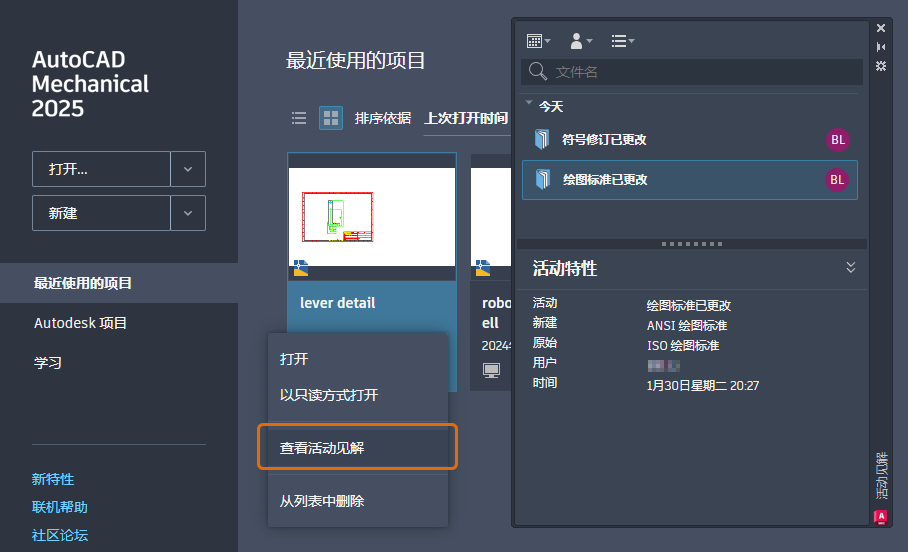

在 AutoCAD Mechanical 2025 中，“活动见解”现在会记录更多活动，并提供有关绘图标准和符号修订的更多详细信息。
绘图标准已更改事件
只要在 AutoCAD Mechanical 中对绘图标准进行了修改，就会记录“绘图标准已更改”事件。在“选项”对话框（“标准”选项卡 “标准”下拉列表）中或使用 AMSETUPDWG 命令进行更改时，将触发此事件。
符号修订已更改事件
只要在 AutoCAD Mechanical 中对符号修订进行了修改，就会创建“符号修订已更改”事件。在“选项”对话框（“标准”选项卡 “标准元素”）中进行更改时，将触发此事件。
注：
每次更改标准或修订时都会创建相应事件。
如果取消操作而不提交标准或修订更改，则不会创建相应事件。
机械标准：现在，将工程图保存为早期版本格式时，将保留机械标准。
视口：现在，如果视口是使用 -VPORTS 命令创建的，则倒角尺寸将遵循缩放比例。
孔：优化了创建具有孔特征的块的预览体验。
孔特征图表
在 AMOFFSET 命令中间执行撤消操作不再影响对象捕捉设置。
孔特征图表功能现在能够显示极坐标的度数符号。
中心孔：AMCENCRHOLE 命令现在可提供更准确的孔放置。
结构：轴零部件的侧视图现在可以在机械结构中准确生成。
构造线：现在，使用构造线命令可确保一致的精度，从而消除在缩小视图中绘制时偶尔出现的对象忽略。
AdMigrator：提高了从 AutoCAD Mechanical 的先前版本进行移植时的准确性。
锥度符号：“插入符号”文本框现在能够无缝解析 GDT 字体。
MarkupAssist：增强了将模式从 TRACEFRONT 切换为 TRACEBACK 时的稳定性。
内容：提高了估算嵌套零件和特征（如键槽）的精度。
二维图形：
字体显示改进。
“图形性能”对话框包含新的“诊断”选项卡，专门用于诊断常见的图形卡问题。
三维图形：线框视觉样式已添加到跨平台的三维图形系统。有关详细信息，请参见“图形性能”对话框中的“快速着色模式”选项。
文件打开性能：已进行改进，已减少打开二维图形文件所需的时间。
新文件格式和已更改的文件格式：ACTM 和 DXE 文件格式已替换为新的 ACTMX 和 DXEX 文件格式。
ACTM 文件必须移植为 ACTMX 文件格式，才能进行播放。录制的新动作宏以 ACTMX 文件格式存储，与 AutoCAD 2024 及更早版本不兼容。
DXE 文件可以继续用于从图形中提取数据，但无法回存这些文件中的更改。更改只能保存为与 AutoCAD 2024 及更早版本不兼容的新 DXEX 文件格式。
