具体的操作步骤

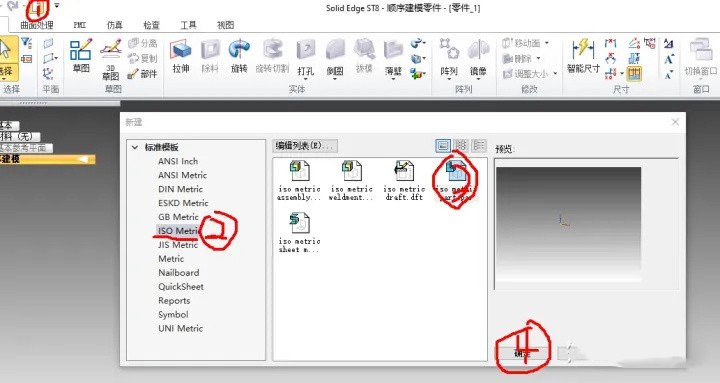

第一步：新建.par文件
第二步：切换参考平面（这个好用一点）
可以看到这时只有两个可选，我们选择拉伸。

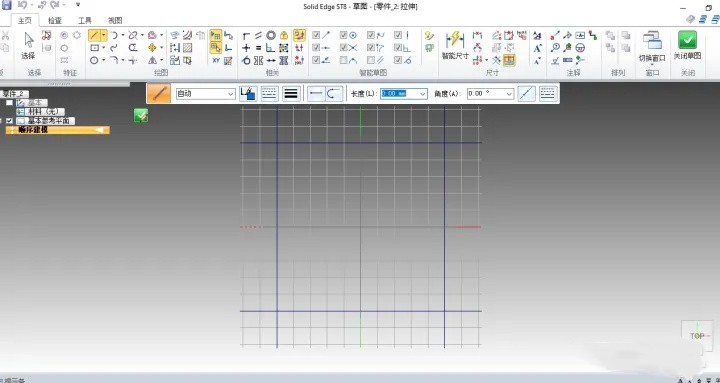

第三步：先点击拉伸选中，再选择需要操作的面，就会跳转到草稿作图界面。（大家第一次应该是不显示网格的）

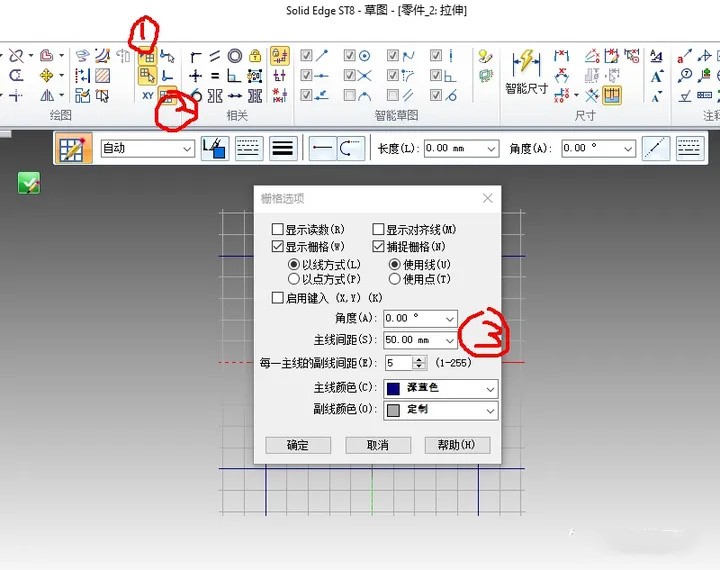

这样就可以调出网格了，有了网格就方便多了。另外这里的捕捉网格也要选中，这样具体就容易把握了。

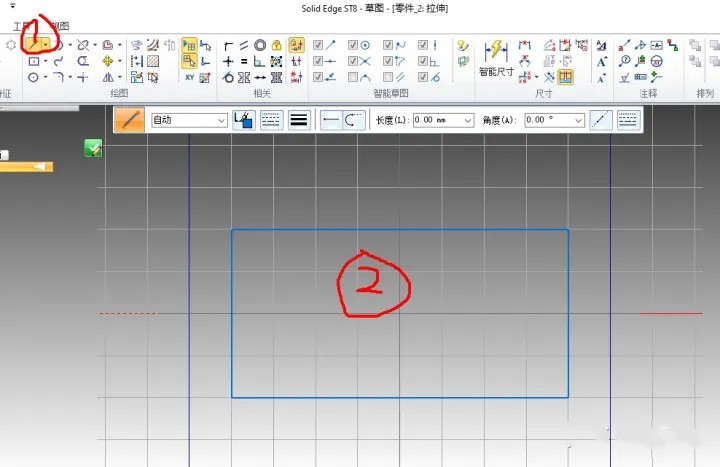

第四步：选择画线，画出一个长方形

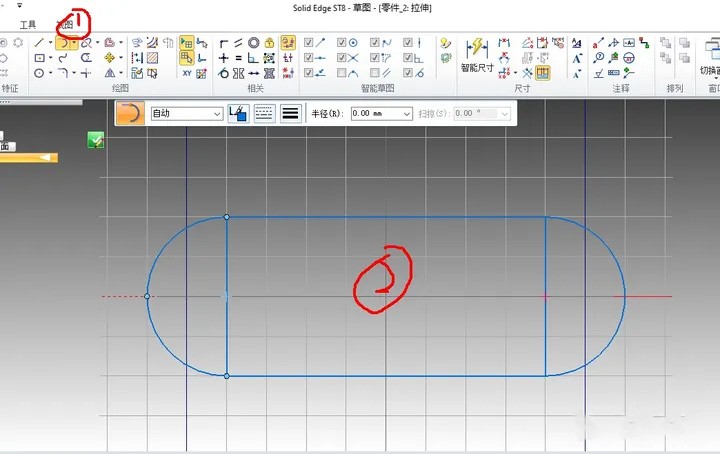

第五步：选中相切圆弧，画两个圆弧

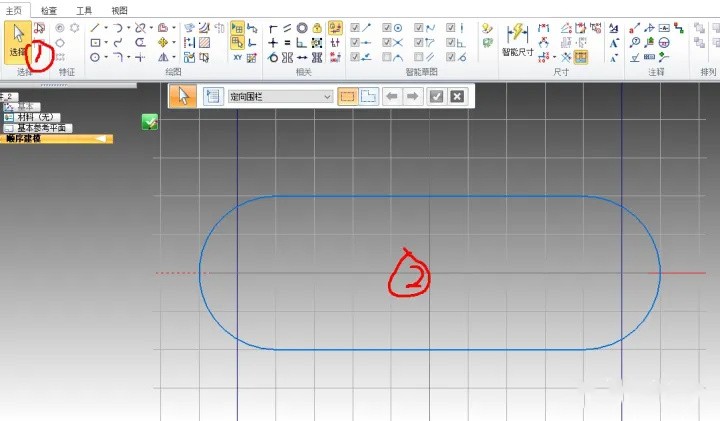

第六步：选中选择，删除（delete）中间的两条线，

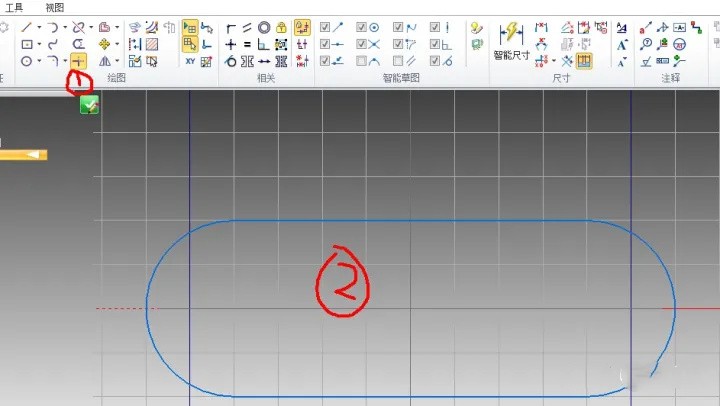

第七步：选择修改拐角，绕着图形修一遍（不然会报未连接的错误）

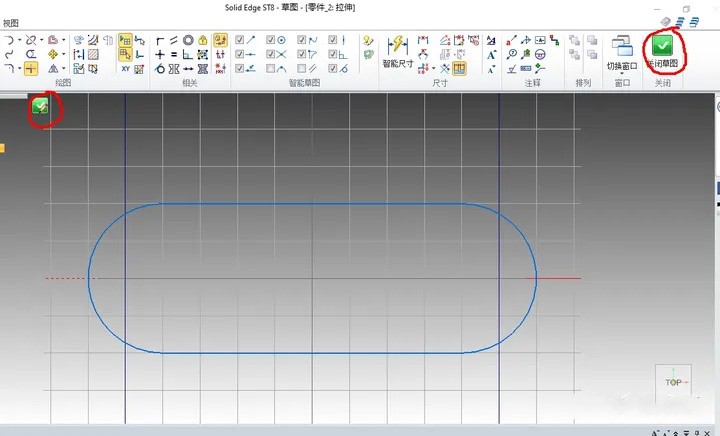

第八步：完成草图制作（点击下面其中一个即可）

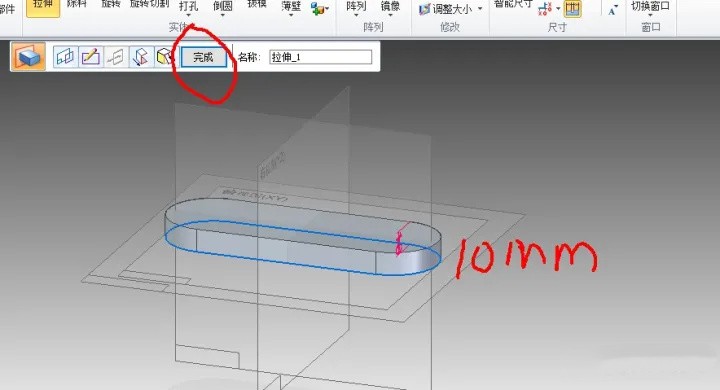

第九步：选择向上拉伸10mm，然后点击完成即可。
自此一个完整的操作便完成了，可以看到这里全部点亮了。
