在导出设置中，可以获得有2个关于字体的选项：TrueType、仅限AutoCAD标准。
TrueType

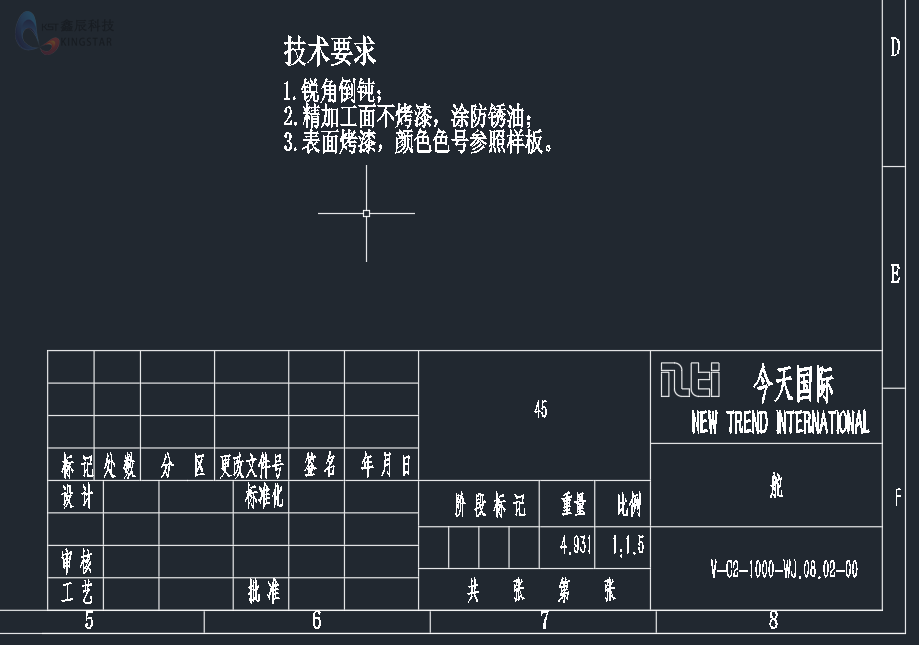

使用该项目可以直接将SOLIDWORKS中的字体导出到DWG图纸中，保证了导出后的图纸与原图纸的高度一致性，也保证字体不会出现异常。
AutoCAD
仅限于AutoCAD标准：
该项目可以分为两个部分：使用windows字体、使用SHX字体。但无论是使用那种类型的字体都要先进行字体映射的指定，即告诉SOLIDWORKS导出时使用哪种字体。

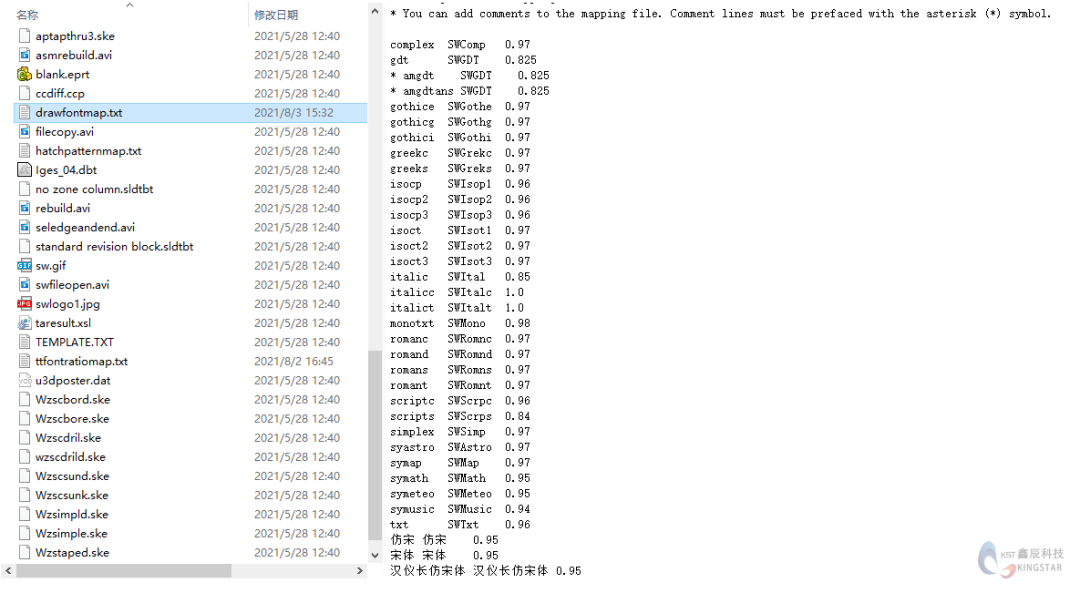

在SOLIDWORKS安装目录下data文件夹中的drawfontmap.txt文档记录了相关的字体映射关系，打开该文件进行设置。
转出为DWG之后出现字体大小不一，则修改此映射文件
第一列：DWG对应的字体
第二列：SW中的字体
第三列：字体比例
转出为DWG之后出现字体往右偏偏移，则在工程图中将注释改为左对齐，手动调整位置再导出
1. 如果偏移的比较多，就要将模板中文字的对齐方式设为左对齐;并且适当调节该文字文本框的位置;
2.如果偏移不是很多，就可以修改映射文件的比例缩放系数;
