电机设计仿真是指通过数值计算和建模手段，对电机在电磁、热、机械及控制工况下的性能进行预测、分析与优化。该技术广泛应用于汽车、电力、工业驱动及新能源设备领域，是提高电机效率、可靠性和性能的关键方法。
电机设计仿真软件能够构建电机三维模型，模拟电磁场分布、热传导、机械应力及转矩特性，并支持效率计算、温升分析、振动噪声预测及多工况优化。它帮助工程师在设计阶段发现潜在问题、优化结构和材料方案，缩短开发周期并降低试制成本。
电机是现代工业的“心脏”，从新能源汽车到工业机器人，从家用电器到航空航天装备，电机的性能直接影响着整机产品的竞争力。
在电机研发过程中，仿真分析已经成为产品性能优化与方案验证的重要工具。
通过仿真软件，工程师在设计阶段就提前预测电磁场分布、热传导路径和机械应力等关键性能指标，从而在样机制造之前就完成结构的优化与验证。
本期，我们就来看看目前全球主流的6大电机设计仿真软件，它们各自的技术路线与核心能力到底有什么区别。
Ansys Maxwell是全球应用最广泛的低频电磁场仿真软件之一，长期被广泛用于电机、电磁执行器、变压器、无线充电以及电磁器件设计领域。软件基于有限元法（FEM），能够对磁场、电流、力、转矩、损耗等进行高精度分析。
Maxwell最大的特点之一，是对复杂电磁非线性问题的求解能力较强，适合永磁同步电机（PMSM）、感应电机、开关磁阻电机（SRM）等复杂结构建模。它支持二维、三维瞬态电磁分析，可模拟齿槽转矩、涡流损耗、磁饱和、退磁等实际工程问题。
软件可以和机械、热、控制系统进行联合仿真。例如与Icepak进行热分析、与Twin Builder进行系统级联合建模，形成完整的电驱开发流程。
由于求解精度高、行业积累深，Maxwell在高端电机研发领域一直具有较强影响力。但相应地，其学习门槛、建模复杂度以及计算资源要求也相对较高，更偏向专业CAE工程师使用。
在最新版本2026 R1中，2D瞬态求解器端到端提速最高10倍；增强SVPWM提升损耗与效率评估精度；频域A‑Phi求解器商业化，支持GPU加速的交流损耗分析。
工业机械/通用设备/专业设备/工业零部件教育培训/学校/科研机构汽车及汽车零部件/交通工具电子/电器/电气设备/计算机/通信设备能源/电力
Ansys Motor-CAD是Ansys面向电机行业推出的一款专业电机设计软件，重点强调“快速设计”和“多物理场耦合”。
与Maxwell偏向精细有限元分析不同，Motor-CAD更强调电机早期方案设计与性能评估。它内置大量电机模板与经验模型，可快速完成电磁、热、效率以及部分NVH相关分析，因此在新能源汽车驱动电机开发中应用较为广泛。
Motor-CAD最大的优势之一，是热分析能力较强。电机很多问题都与温升和散热能力有关，例如绕组热点、冷却效率、退磁风险等。Motor-CAD针对风冷、水冷、油冷等场景提供了较成熟的热网络模型，因此在电驱系统热管理领域非常受欢迎。
近年来，Motor-CAD也逐渐与Maxwell形成协同体系。先用Motor-CAD快速完成方案迭代，再将关键设计导入Maxwell进行高精度有限元验证，从而兼顾研发效率与分析精度。
在Motor-CAD 2026 R1版本中，增强了AFM热模块（支持水冷/轴槽冷却）与退磁分析，同时统一了感应电机性能图并自动集成Maxwell，Multi‑Static求解器提供了更快速，更准确的磁性和损耗预测。
Siemens Digital Industries Software 西门子数字化工业软件

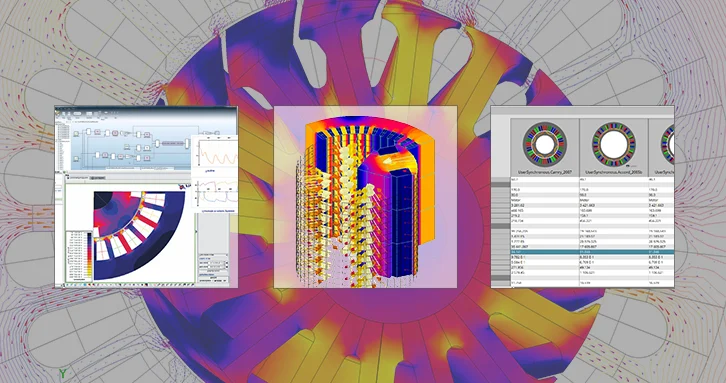

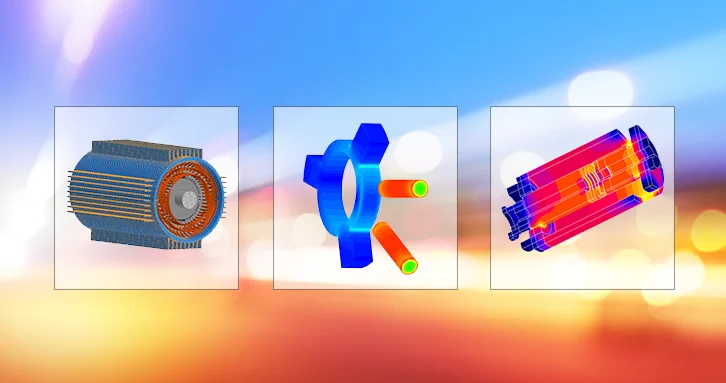

Altair Flux是Altair旗下重要电磁场仿真软件，主要面向低频电磁与机电耦合分析，在电机、电磁器件、功率电子等领域应用较多。
Flux同样基于有限元法，支持二维、三维及Skew建模，可分析磁场、电流、损耗、力矩以及热耦合问题。其特点在于对复杂电机结构以及多物理场联合分析具有较强支持能力，尤其在电磁—热—机械耦合方面表现较好。
软件在参数化设计与自动优化方面集成度较高。结合Altair自身的优化平台与HPC能力，可以进行较大规模的参数扫描与设计优化，这对于新能源汽车驱动电机、高速电机以及航空电推进系统开发具有一定优势。
Flux还支持与功率电子控制系统联合仿真，可用于分析逆变器驱动、电机控制策略以及系统级性能问题。
在欧洲工业界，Flux长期拥有较高影响力，在汽车、电气装备及科研机构中应用较多。
工业机械/通用设备/专业设备/工业零部件教育培训/学校/科研机构汽车及汽车零部件/交通工具电子/电器/电气设备/计算机/通信设备能源/电力轨道交通制造业
Siemens Digital Industries Software 西门子数字化工业软件
Altair FluxMotor是Altair专门面向旋转电机设计推出的软件，主要用于电机方案创建、参数化设计以及性能快速评估。
FluxMotor与Flux之间的关系，某种程度上类似于Motor-CAD与Maxwell的组合，前者偏向快速设计与参数化分析，后者偏向高精度有限元求解。
FluxMotor内置大量标准电机拓扑，包括永磁同步电机、感应电机、无刷直流电机等，用户可以通过参数化方式快速生成电机模型，并自动计算效率地图、转矩曲线、反电动势、损耗等关键指标。
软件一个比较突出的特点，是与Flux之间的数据联动较为紧密。工程师可以在FluxMotor中快速完成初步设计，再将模型导入Flux进行更深入的有限元分析。
对于需要频繁进行方案迭代的场景，例如新能源汽车电驱开发、电机选型以及概念验证阶段，FluxMotor能够明显提升前期设计效率。
Siemens Digital Industries Software 西门子数字化工业软件
Simcenter E-Machine Design是西门子数字化工业软件在电机与电驱系统方向的重要解决方案，主要用于电机设计、电磁分析、热分析以及系统级性能开发。
软件融合了原有Simcenter SPEED、Motorsolve与MAGNET等产品能力，强调电机、电控以及系统级联合开发。其核心应用场景包括新能源汽车驱动系统、航空电推进、高速电机以及工业自动化装备。
Simcenter E-Machine Design支持多种电机类型建模，并能够结合系统级仿真平台，如Simcenter Amesim，对效率、损耗、温升以及控制策略进行联合分析。相比传统“单点仿真”，它更强调整个电驱系统层面的协同优化。
从行业定位来看，Simcenter E-Machine Design更偏向大型工业企业与完整电驱开发体系建设。
JMAG是日本JSOL公司推出的电磁场仿真软件，长期专注于电机与电磁设备分析，其优势在于对旋转电机工况的支持成熟。软件能够分析转矩脉动、铁损、铜损、振动噪声、温升以及电磁力等复杂问题。
相比其他软件，JMAG更加聚焦电机行业，因此在绕组设计、电机工况分析以及后处理方面具有较强行业针对性。其操作逻辑也更贴近电机工程师的实际使用习惯。
软件还支持与控制系统、电路以及热分析联合仿真，可用于完整电驱系统研究。
工业机械/通用设备/专业设备/工业零部件教育培训/学校/科研机构汽车及汽车零部件/交通工具电子/电器/电气设备/计算机/通信设备
