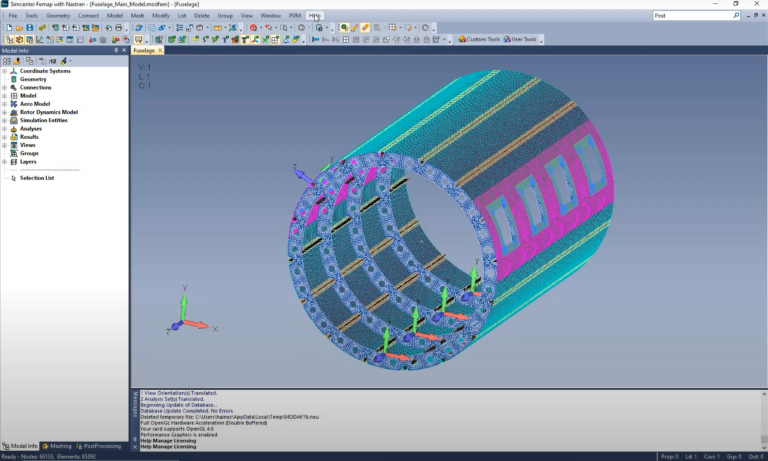

Simcenter Femap 仿真前处理软件

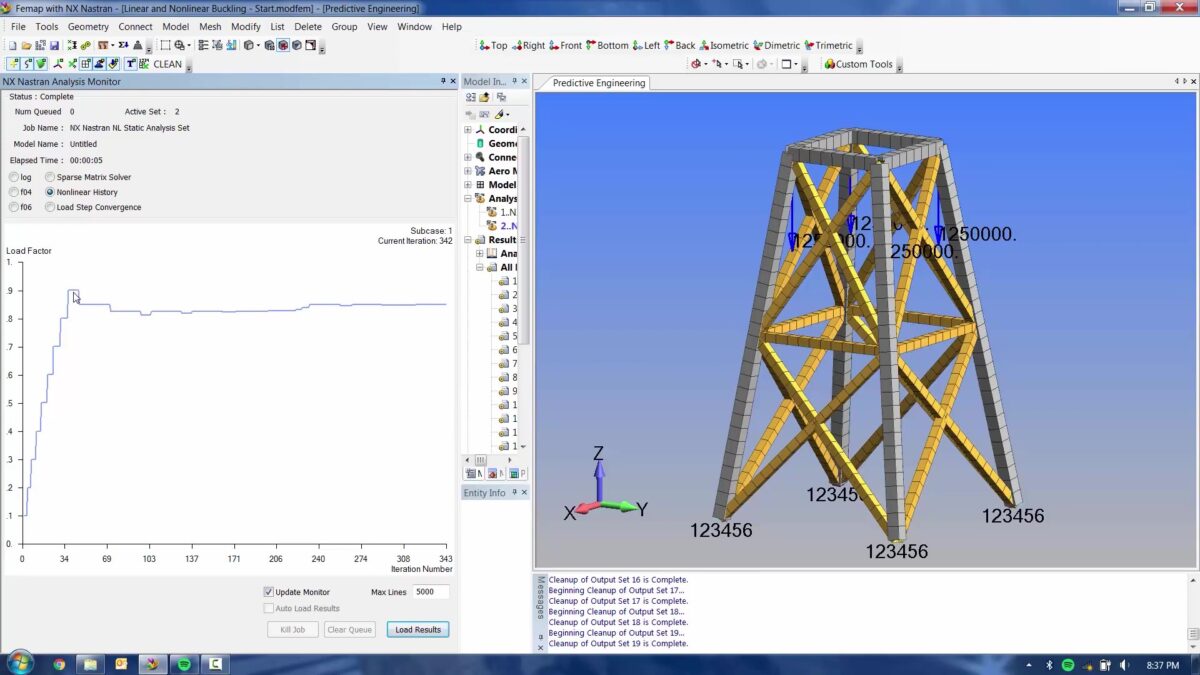

1、Simcenter Nastran增强型解决方案监控器

显示来自Simcenter Nastran的策划输出，包括任何类型分析的详细警告、信息消息和错误。单独的SOL401或402选项卡以显示收敛模型所需的时间步长和迭代次数。此外，还可用于显示时间步长、每个时间步长的迭代次数以及其他项目，如收敛标准、累积迭代次数、经历塑性变形的单元以及许多其他量的图形和信息。

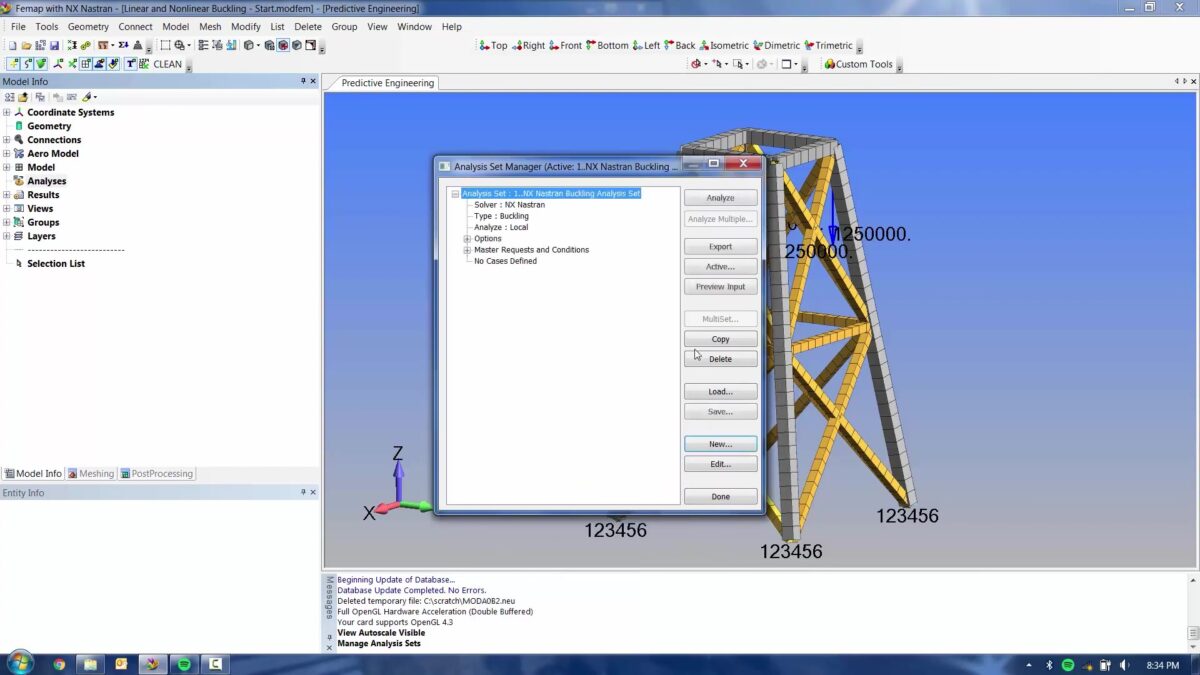

2、运动关节-关节时间约束

分析集管理器中的对话框，用于使用运动学关节组指定SOL402中运动学关节的固定时间、释放时间和/或可移除链接。默认是使用T/T1字段中的单个条目为模型中的所有运动关节设置时间，但也可以存在多个条目。在任何一种情况下，适当的条目都将写入Nastran输入文件。

3、灵活的滑块选择

专用对话框控制将包含哪些灵活滑块以用于特定的多步非线性运动分析运行。无论选择了多少灵活的滑块，相应的条目都会自动写入Nastran输入文件。该对话框还可用于突出显示当前在图形窗口中选择的灵活滑块以及创建新的灵活滑块、编辑任何现有滑块或删除任意数量的现有滑块。

4、DDAM增强功能

添加了对流线型方法的支持，以指定动态设计分析方法(DDAM)的控制选项。以前，许多控制选项是在外部文件中指定的，但现在可以通过Nastran输入文件中的DDAMCTR条目指定这些选项。此外，必须使用许多不同的条目来定义基础激励，但现在可以使用写入Nastran输入文件的SPDIR条目来定义某些方面

5、支持仅受张力的四边形属性

现在可以通过在Femap中指定板属性的属性扩展来支持PSHLPNL条目，当使用Simcenter Nastran的多组结构分析时满足特定用户指定的标准时，该功能可以将壳单元转换为剪切板单元解决方案。一旦发生转换，元素将继续作为每个顺序相关子案例的剪切面板，跟随初始顺序独立子案例。此外，可以使用分析集管理器指定可用于禁用转换行为的参数PARAM、TENSOQD。

6、支持DTEMP输入

添加了对SOL 401和SOL 402的时间相关温度集定义的支持。在Femap中，这是通过创建一个新的集并将类型设置为Nastran DTEMP序列来实现的，然后使用参考集对话框、模型、加载、组合命令或函数/表编辑器中的加载集组合表来指定所需的时间值到适当的负载集

7、Nastran求解梁属性的非结构质量轴

现在可以指定A端和/或B端的Y轴偏移和/或Z轴偏移，以在梁元素的定义属性对话框的新非结构质量属性值部分中定义梁属性的非结构质量轴.为保持一致性，非结构质量/长度也已移至非结构质量属性值部分。此外，如果定义了非结构质量轴的值，则在Femap内计算重心的任何时候都会使用它们，包括质量属性。

8、帮助系统

Femap的在线帮助系统已经过现代化，可以提供HTML格式的内容。现在可以通过西门子支持中心网站在线访问帮助内容，也可以在本地下载帮助内容并通过将西门子DI软件文档服务器安装到用户机器或整个组织都可以访问的服务器机器来访问。这个新系统是完全可搜索的，并且还提供了设置浏览器书签的功能。
