Altair HyperCrash

产品亮点

·建立高保真度碰撞安全仿真模型而深度定制

·为复杂模型提供方便直观的模型管理

·假人定位调姿、座椅泡棉变形、安全带缠绕，以及壁障定位

·安全气囊的折叠以及参考几何的生成

·建模质量检查功能与网格干涉调整

优势

·使用先进的模型管理，大幅减少模型装配和工况设置的步骤，模型准备时间从数天缩短到数小时。

·建模时内置的程序可以智能纠错或提示不合理设置，建模后可采用建模检查模块找出并修复绝大多数的错误。

·可轻松地检查并修复网格干涉，进行接触管理、假人定位调姿。

·支持集成化的建立标准数据库和工程专利文件。

·支持对所有建模层级进行替换，自动更新并标示所关联的对象。

·通用的界面风格实现模型的创建、优化、编辑。

功能

图形用户界面

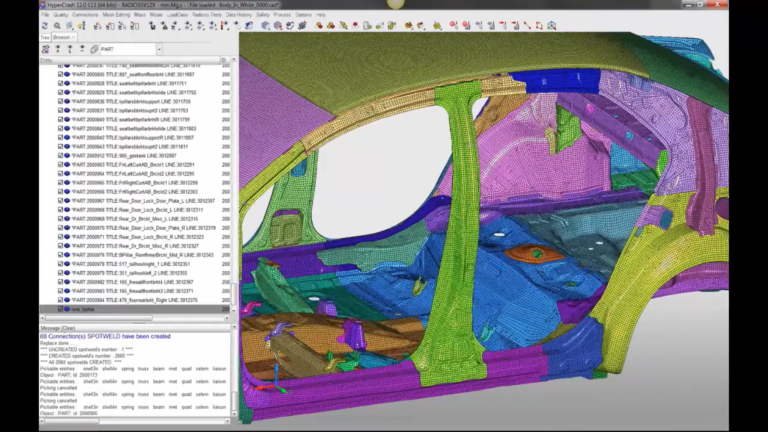

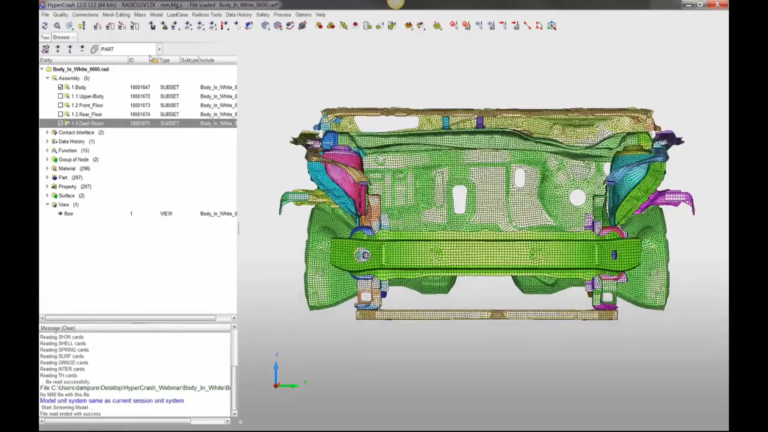

Altair HyperCrash 的图形用户界面为构建复杂的碰撞仿真模型进行了基于基于流程化的设计。通过点击树状浏览器，用户可以查看、编辑、管理模型中各个层级的参数。此外，Altair Hyper-Crash还提供了直观的工具集用于模型的快速创建。

支持多种求解器

Altair HyperCrash可以全面支持AltairRadioss™和LS-DYNA模型以及相应的假人、壁障系列工具。针对以上两种求解器提供深度定制的建模面板和模型检查工具，可以让用户在导出模型求解之前的建模错误数量最小化。Altair Hyper-Crash也提供接口来读取和编辑PAM-CRASH模型。

·全面支持超过上千个关键字

·完整的假人定位调姿模块

·支持不同求解器模型之间转化

·安全带系统

·铰链

·连接器

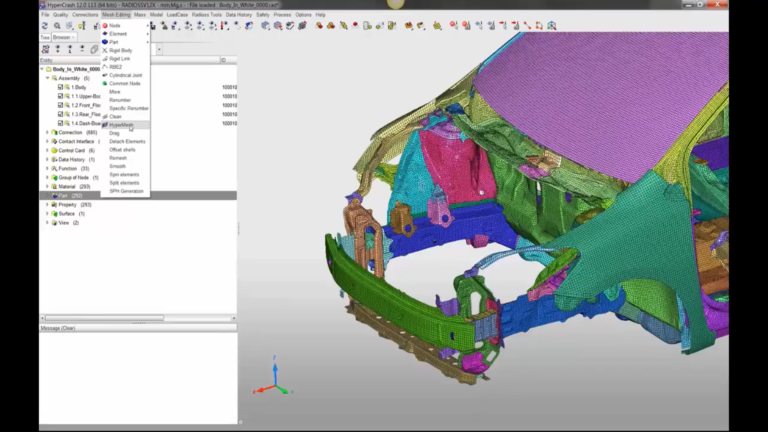

单元网格编辑和模型装配

用户可以在Altair HyperCrash界面或者调用无缝集成的HyperMesh进行单元网格的创建编辑，使用后者时网格变化所关联的接触、载荷、边界条件等对象自动更新。且HyperCrash针对碰撞冲击分析内置丰富选项用于网格的微调。

·添加、复制和移动节点

·单元网格的创建（1D、2D和3D）

·分割部件或把部分网格单元转移到另一个部件

·对局部或整体模型进行重新编号

·清理未使用的对象

·创建、编辑和检查连接类单元

-支持所有连接类单元（焊接、粘胶、螺栓、铰链等）

-支持用户自定义连接方式

安全工具模块

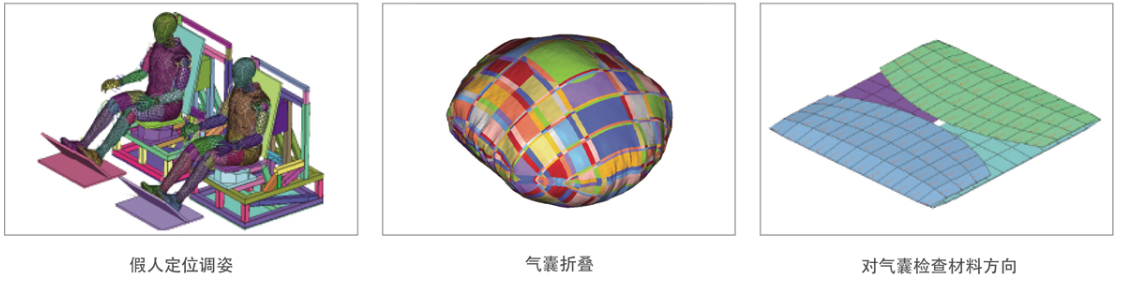

安全工具模块提供了一个友好易用的界面用来编辑和定义与碰撞安全相关的常用功能。除了典型的安全工具，HyperCrash包含的独特座椅泡棉变形工具，可对假人定位调姿后发生干涉的座垫与靠背网格自动调整。

安全工具模块典型功能包括：

·壁障模型定位

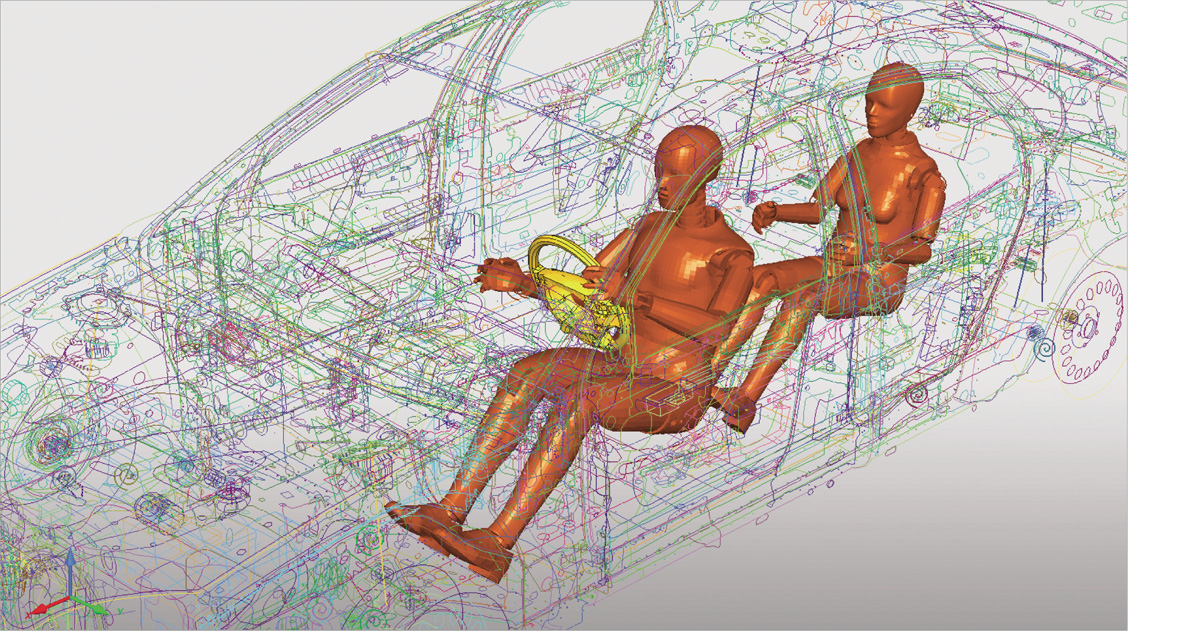

·假人定位调姿

-调整躯干、头、四肢的即时交互界面

-保存或载入假人位置信息文件

-合并假人模型

-同时支持LS-DYNA免费假人和Humanetics付费假人模型

·安全带创建和缠绕

·安全气囊创建和折叠

·座椅变形工具

·冲压信息映射

重量调配

在一个包含有配重单元的模型基础上，该模块可以依据轴荷试验信息对整车模型进行自动调配。不仅是碰撞安全模型，HyperCrash能检查并显示部件、刚体、完整模型的重心位置，对每个对象的重量和惯量进行全面管理，自动匹配重量到CAD数据。

建模检查模块

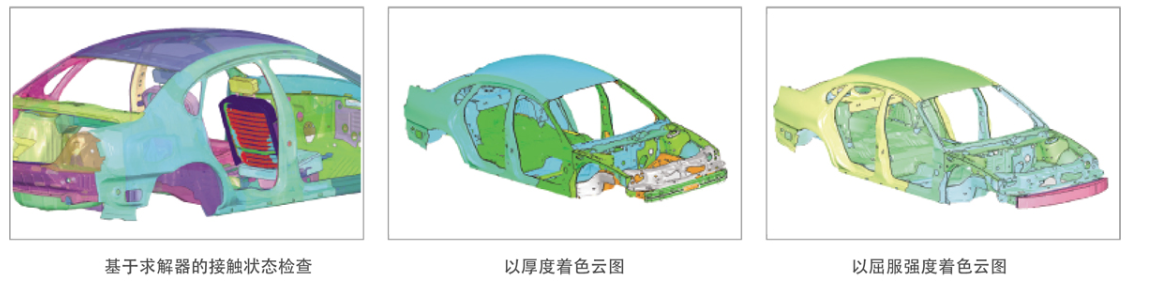

建模检查模块是一个支持自定义的功能集合，针对不同目标内置数以百计的检查项去评估建模质量。从简单的网格、模型连续性到建模规则。在检查结果窗口，用户可直观地通过颜色（红、橙、绿）来判断模型各检查项的质量状态。

·模型清理

-冗余对象清理

-检查焊接失败、几何拓扑引起的连续性问题

-检查并修复网格初始干涉和穿透

·模型检查

-数以百计的检查项

-基于碰撞标准的模型稳健性检查

-支持用户自定义检查标准
