FRED 主要功能

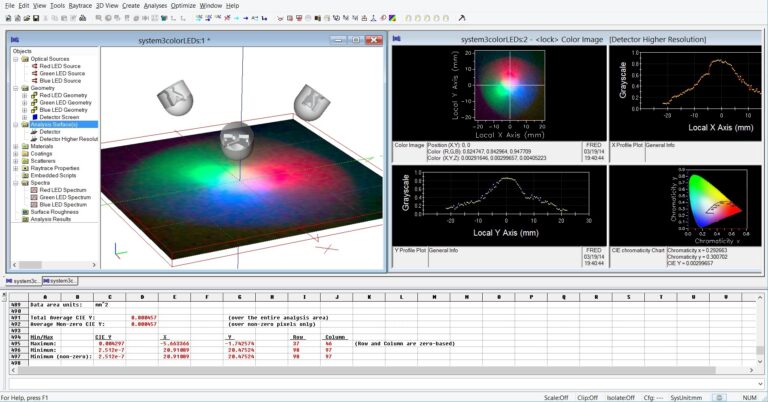

可进行 PSF、MTF、点列图、三阶像差、光程差、杂散光路径、重点采样、鬼像、PST 与关键被照面、衍射、冷反射、红外热成像分析。 真实三维模型渲染和实时显示窗口,可以直观快速的找到整机装配中不匹配等常见问 题。
可分析光学系统的三阶像差、波像差、振幅、相位、能量等光信息。
具有快速的序列与非序列光线追迹能力,光线追迹数量数没有限制。
可支持 63 核 CPU 的多线程运算能力,并支持分布式计算。

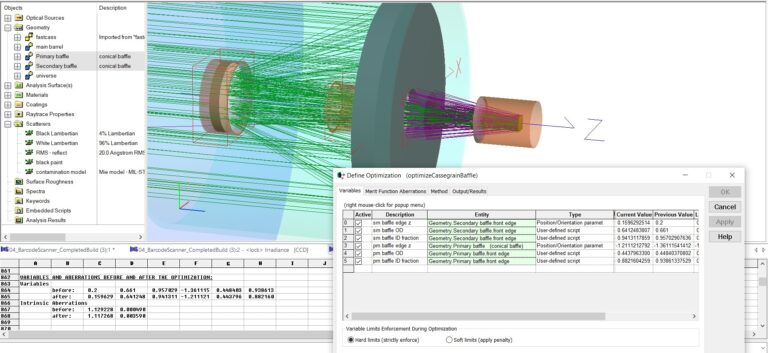

拥有内置混合优化功能,拥有 fractional weighting、Pickup 功能以链接变量,可进 行局部和伪全局优化,可内建或从 CAD 导入的 NURB 表面进行优化,可大大减轻照明 等领域的设计中繁重的工作量,支持多重结构的优化。
支持 VB 脚本编程,包含非常多的命令语言。可支持创建和修改几何模型、光源、镀膜、 材料、散射模型以及进行光线追迹和计算分析,实现功能扩展。
14+BSDF 散射模型,可用来仿真机械元件的表面散射,每个元件可赋予多个散射模型, 所有的这些散射模型混合可形成成千上万的散射模型,支持散射数据的导入和拟合,并 可模拟透镜表面粗糙度。
无级次限制的衍射光栅效率计算。
用数字化取样工具可提取散射、材料、模型、膜层、光谱的数据信息
拥有多种体散射模型,并支持脚本自定义散射模型,支持荧光粉、光学元件内部缺陷的 散射模型等。
具有高斯、黑体、采样三种光源光谱类型,支持 IES TM-27-14 XML、TXT、DAT 光 谱文件直接导入与光谱合并操作,可直接创建 CIEX,Y,Z,明视与暗视光谱。FRED 使用高斯分解技术仿真相干及衍射光学系统,任何复杂的光场可以分解为高斯光 束,这个方法允许我们可以处理相干光、偏振态,如高斯光源、相干性、光纤耦合分析, 使光源更符合实际情况,并可以模拟部分相干光。
多软件接口,可导入其他光学软件(Zemax、CodeV、OSLO、ASAP)进行整个光机 系统性能评价,可直接导入著名的薄膜设计软件 Essential Macleod、Optilayer 设计 数据。 可以导入 CAD 模型并修改其参数和光学性质,并且导入无破损。
可与 FDTD Solutions 的矢量场数据交换,来处理宏光学系统和微结构光学。 COM 服务器/客户端支持与 Matlab、Excel、C++、VB、C# 等程序相互调用。
使用“Bird Simple Spectral Model”模拟太阳光在不同位置、不同时间以及一系列环 境因素如大气气溶胶厚度、大气可降水量、表面压强等对接受面照度影响。

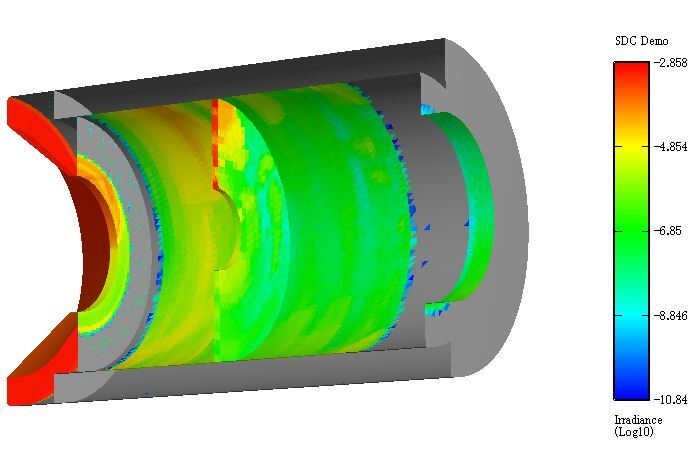

支持实时的动态结果可视化
分析面支持平面与三种非平面(球面、柱面、圆锥面)的数据分析。
