CFMdesign 基于MBD的模型设计辅助系统

　　产品简介

　　针对当前大型复杂产品设计模型全面采用MBD技术进行后，零件模型几何信息和非几何信息量大，使文件体积增大，占用计算机内存更多，导致零件信息查看繁琐、大模型信息查看困难、多部门协调困难等一系列的问题，CFMDesign采用可扩展语言形成一组功能集合，压缩实体模型以及MBD信息，形成大型复杂产品模型的全信息轻量化模型，解决了上述一系列问题。

　　系统提高了三维模型的显示与处理效率，使得三维模型的应用延伸到了产品全生命周期中的各个阶段。通过统一的工具，规范企业的MBD信息内容，提高企业零件设计的质量，为企业的型号研制提供有力保障。本系统适用于采用CAD（现支持CATIA）软件进行设计制造的企业，包括一些大型装配制造业。

　　产品理念

　　本产品作为专业的CAD模型设计辅助系统，方便大型机械装配件设计过程中，设计人员进行MBD信息定义、管理、查看、编辑，快速进行基于三维特征的实体模型设计装配，及模型的审批、查看等，实现更高程度的自动化装配设计。

　　1.定义并管理MBD信息

　　2.实现复杂装配模型全息轻量化

　　3.基于全息轻量模型的浏览、检查和输出

　　4.实现复杂装配的快速按需加载

　　功能特点

　　1.企业MBD规范化管理——根据企业、行业标准，定制企业级MBD信息，批量进行零组件信息设置，准确、完整的表达产品设计信息。

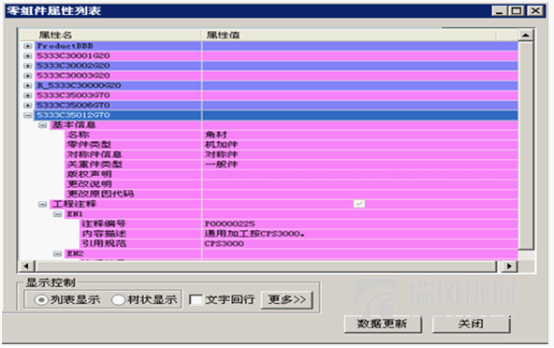

　　2.提供专业信息浏览工具——快速查看零组件的MBD信息，包括几何信息、非几何信息，产品结构等。

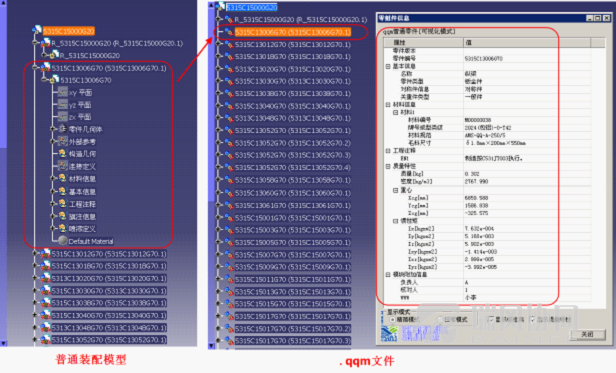

　　查看轻量化模型零组件MBD信息

　　3.零组件健康检测——通过内置算法，进行零组件属性设置检测，标识不满足零组件属性设置状态的检查项，并给出检查结果。

　　4.零组件对比——对比不同版本零组件MBD信息的差异，将所有结果以报表形式给出。

　　5.信息更改管理——为模型添加工程更改信息，并将填注的工程更改信息进行统一管理，通过浏览更改管理随时查看零件的更改信息。

　　6.全息轻量化模型处理——进行格式转化，生成全息轻量化模型，减小模型文件体积，便于用户间的传输，并通过信息浏览查看轻量化模型的MBD信息。

　　7.模型清单功能——通过模型清单和过滤功能，批量装配符合条件的零组件，并通过内置算法给出各种检查结果，实现复杂装配的快速按需加载；并可自动将装配模型的装配清单以Excel文件保存，并可为模型导入附加信息文件。

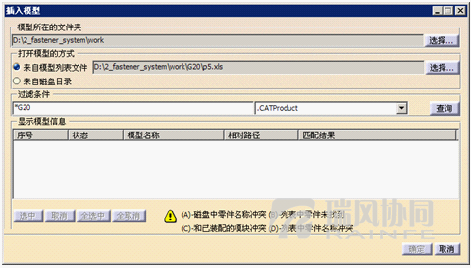

　　按清单打开模型文件

　　8.超级搜索——通过对查询条件进行过滤，快速查找装配根节点下满足条件的零组件，如搜索某种特殊材料、特殊工艺、工程注释等的零组件，并对搜索到的全部结果进行可选择的处理：选中、隐藏显示、模型copy、生成报表、创建场景等。

　　9.场景管理——通过场景管理，快速查看零组件装配状态的信息，创建、查看场景，以及保存场景文件及将创建的场景文件导入装配中。创建的场景可以记录设计模型的位置、颜色、透明度、视图、爆炸图等信息。

　　典型应用

　　某单位在飞机详细设计过程中应用本系统，通过规范的MBD格式统一了信息模型，提高了零件的设计质量，在大型模型文件打开、装配、传输时节省了大量时间，降低了文件信息的解读错误概率，并提升了零件设计与制造环节的协作效率，加快了型号研制进度。
