一款面向电力设计的双平台专业工具
浩辰CAD电力是国内首款同时支持浩辰CAD和AutoCAD（ACAD）双平台的电力设计软件。对于电力设计院和工程公司而言，团队成员可能使用不同的CAD平台，双平台兼容意味着同一套设计流程和图纸可以在两个环境下无缝流转，减少了格式转换带来的数据丢失和返工风险，也为从国外CAD平台向国产平台平滑迁移提供了便利。
软件定位服务于变配电、输变电、工业及民用建筑电气等领域的电力设计工作，覆盖从系统图搭建、专业计算到施工图出图的完整设计链路。
核心功能模块解析
短路电流计算：搭建与计算一体化
短路电流计算是电力设计的核心环节之一。浩辰CAD电力将系统图搭建与计算深度整合：设计师在CAD环境中绘制主接线图后，软件自动将其转换为阻抗图，一键即可获取计算结果，并生成包含完整计算过程的Word格式计算书。计算书清晰呈现计算依据、计算条件、计算过程和结果校验，便于审查和归档。

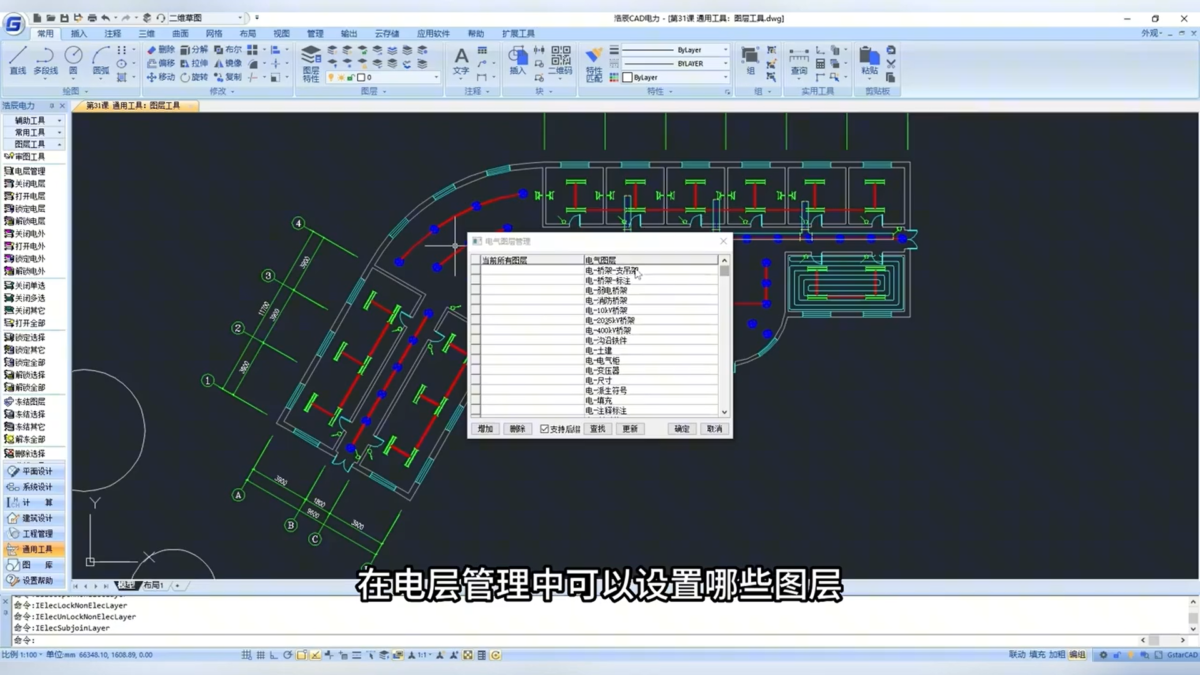

变配电室二三维协同设计
变配电室设计模块支持在二维环境中灵活绘制桥架、电缆沟及配电柜，同时提供三维设计能力。在三维视图中，设计师可以直观查看桥架、电缆沟和配电柜的宽、高、厚度及材质等属性，并直接在三维环境中进行编辑。配合浩辰三维协同整体解决方案，该模块还支持多专业碰撞检查，帮助发现桥架与其他管线、结构之间的干涉问题，使设计更加直观准确。
防雷接地设计
接地设计方面，软件支持自由选择接地线线型，既可手动绘制主接地网，也可根据建筑物外轮廓自动生成接地网。系统自动提取接地网参数，完成接地电阻、接触电势和跨步电势的计算与校验，同时自动统计接地线长度和接地极数量。避雷针设计模块支持快速布置避雷针并同步校核被保护物在任意高度的保护情况，直观显示保护范围，可自动标注BX值，生成单根或多根避雷针的防护范围表及Word计算书，同时生成三维图形供动态观察。此外，软件允许人为控制两针或多针的联合保护范围，避免同类软件因强制生成所有避雷针在多个高度的全部保护范围而造成的图面混乱。
电力专业计算
浩辰CAD电力集成了覆盖几乎所有常用电力计算内容的专业计算模块，采用向导式计算方法，使计算过程简洁高效。所有计算均参照最新电力规范和手册执行，并自动生成规范详尽的Word计算书，涵盖计算依据、条件、过程和结果校验。
照度计算与布置
平均照度计算模块可以快速拾取多层建筑图，自动读取每个房间的面积和高度，支持批量修改编辑、同时对多个房间赋值灯具和光源参数。可选择现行值或目标值一键计算，快速生成计算书并将结果返回图纸，同时生成布置效果图，实现计算与出图一体化。
控制原理图自动化设计
控制原理图设计模块支持原理图自动化设计、端子排设计及用户端子排识别功能。既可以从原理图中自动生成端子排及电缆清册，也可以从已有端子排进行编辑生成电缆清册，显著提升了二次设计效率。
版本体系与平台覆盖
浩辰CAD电力目前提供2026和2027两个大版本，每个版本又分为标准版和专业版。以2027版为例，标准版安装包约273MB，专业版约315MB。专业版在标准版基础上提供了更全面的功能模块和更深入的行业工具集。用户可根据实际设计业务需求选择合适的版本。软件安装包可直接从浩辰官网下载试用，体验后再做采购决策。此外，浩辰CAD电力也提供Linux版支持，满足国产操作系统环境下的设计需求。
行业生态与协作
浩辰CAD电力的价值不仅体现在软件本身的功能上，还在于其开放的生态体系。浩辰软件已与专注电力行业信息化服务二十余年的金曲软件达成深度合作，金曲软件旗下多款核心产品已全面适配浩辰CAD平台，包括CAD智能工具包（支持图纸批量拆分合并、PDF转换、电子签名、图纸对比等）、变电二次设计软件（物理回路连接、虚端子智能匹配、端子排识别及线缆统计）、CAD协同设计软件（覆盖项目管理、任务分配、图纸设计、审核与出版全过程）以及CAD设计助手（快速绘图、符号标注、图层管理、自动归档打印等）。这一生态合作使浩辰CAD电力能够与行业专用工具深度协同，为电力电网领域的设计团队提供从CAD平台到专业设计工具再到协同管理的全流程解决方案。
选型与采购建议
在选择电力设计软件时，建议从以下几个方面进行综合评估：首先是平台兼容性，确认软件是否同时支持团队当前使用的CAD平台以及未来可能迁移的目标平台。浩辰CAD电力的双平台特性使其在这一维度上具有较高灵活性。其次是功能覆盖度，核对短路电流计算、变配电设计、防雷接地、照度计算、控制原理图等模块是否满足当前和可预见的设计业务需求。再次是版本选择，标准版和专业版的功能差异需要结合实际项目类型来判断，避免为不需要的功能支付额外成本。最后是生态扩展性，如需与协同设计平台、二次设计工具等配合使用，建议提前确认相关适配情况。
采购前建议通过官方渠道获取最新报价和授权方案，核实版本间的功能差异、授权方式（单机锁、网络许可等）、升级服务和售后技术支持政策。如需对比不同方案或了解具体报价，欢迎在软服之家平台发起咨询，我们将协助您联系正规厂商获取权威信息。
