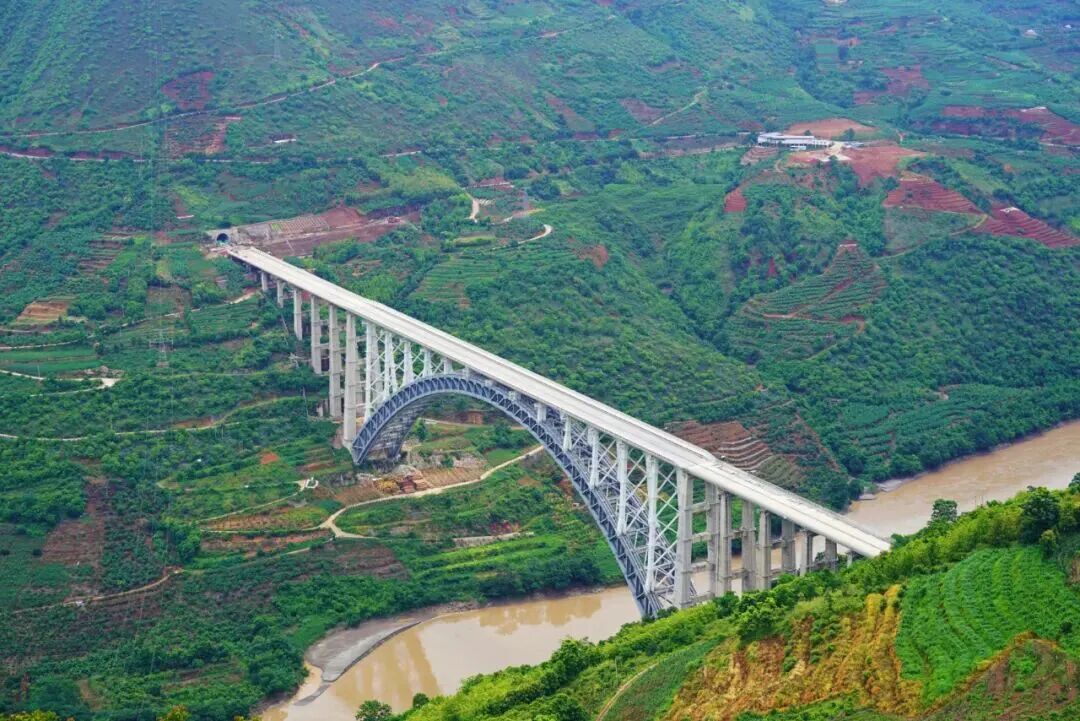

在中国滇西的横断山脉深处，一条全长330公里的铁路正在艰难延伸。
它穿越17种地层、19条断裂带，桥隧比高达76.5%，被业界公认为“世界上最难建的铁路”——这就是大理至瑞丽的铁路（大瑞铁路）。

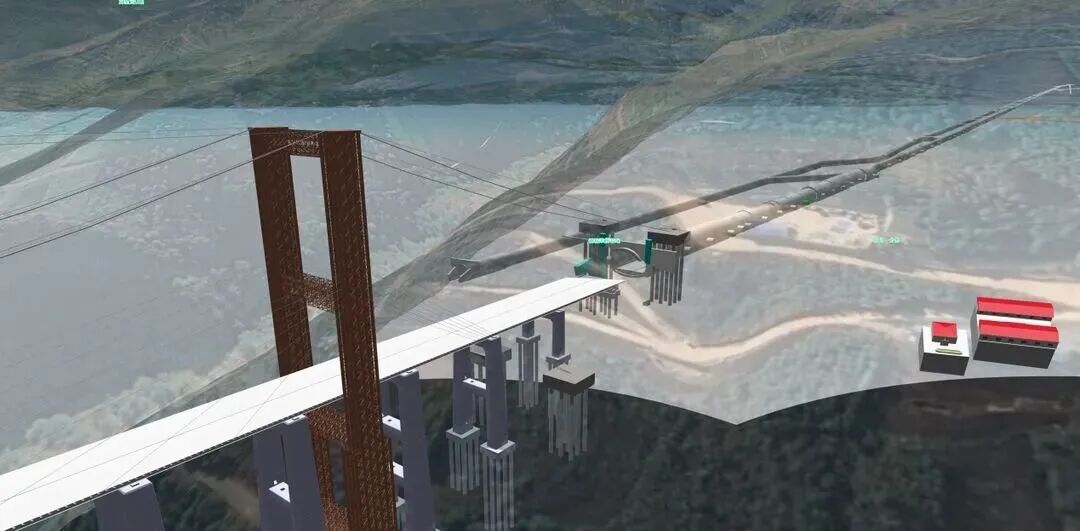

▲ 图片来源：百度图库

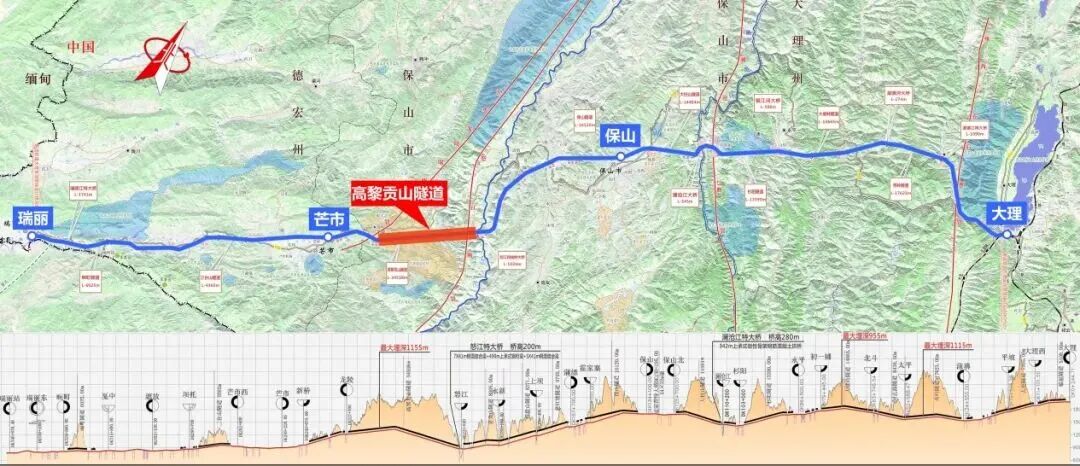

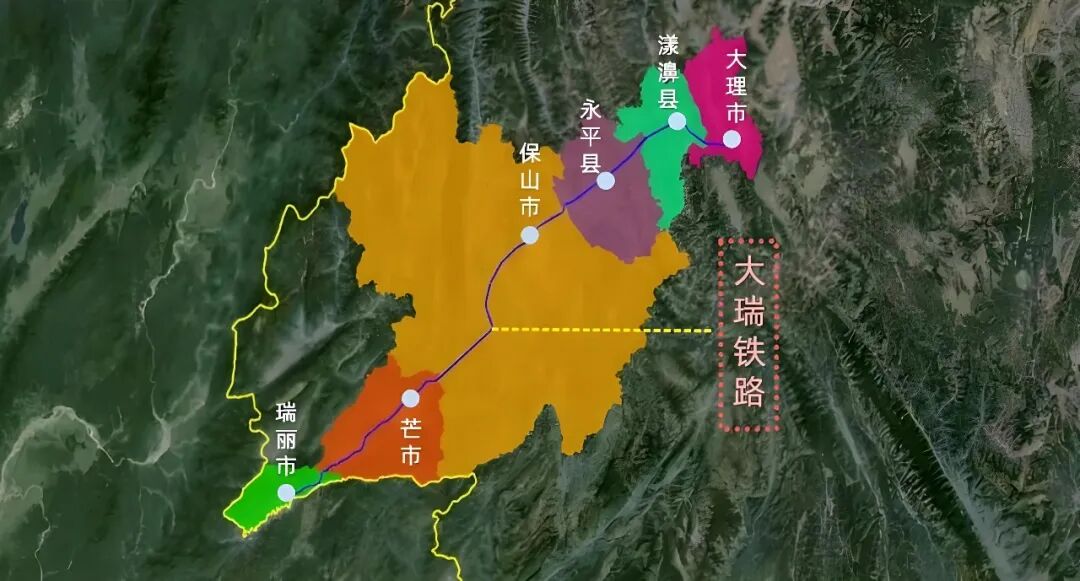

大瑞铁路西起云南大理，向西经保山、德宏，最终抵达中缅边境城市瑞丽。它不仅是中国西南地区的重要铁路通道，也是泛亚铁路西线、中缅国际铁路通道的重要组成部分。
从横断山脉到高黎贡山，从怒江峡谷到深埋长隧，大瑞铁路几乎把中国铁路建设中最复杂的地质条件都“集齐了”。

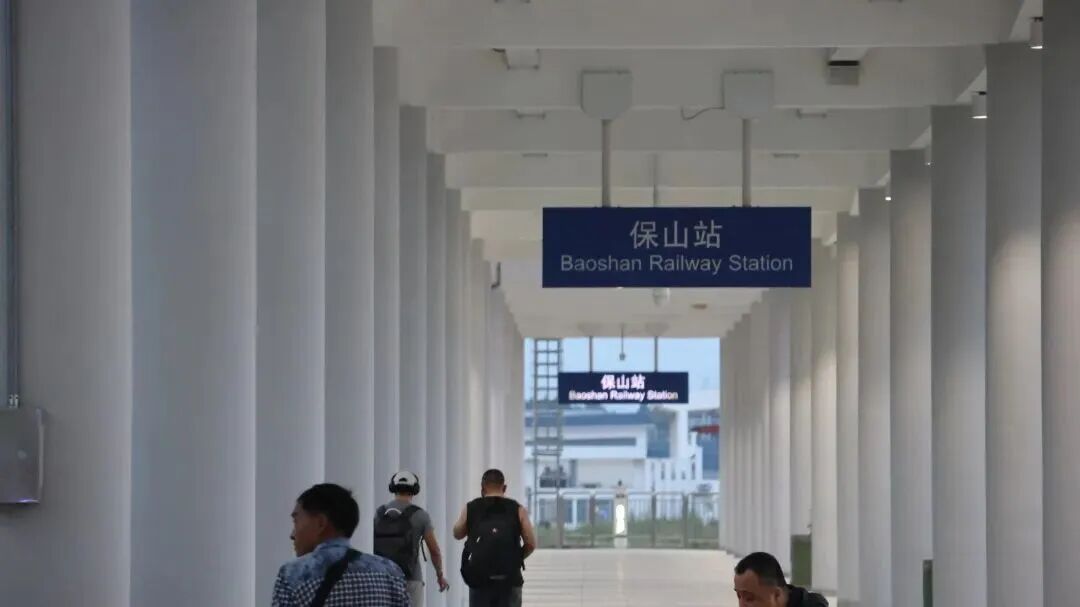

▲ 图片来源：央视新闻客户端
而在这样一项超级工程背后，BIM技术也开始从传统的“辅助建模工具”，逐渐演变为贯穿设计、施工、协同与数字化管理的重要基础平台。
本文将带你走进大瑞铁路背后的BIM实践，看数字化技术如何破解世界级工程难题。
01
难在哪里？
大瑞铁路全长约330公里，设计时速140公里/小时，为国铁Ⅰ级电气化铁路。
线路沿线穿越云南西部复杂山区，地形起伏剧烈，桥隧比极高。

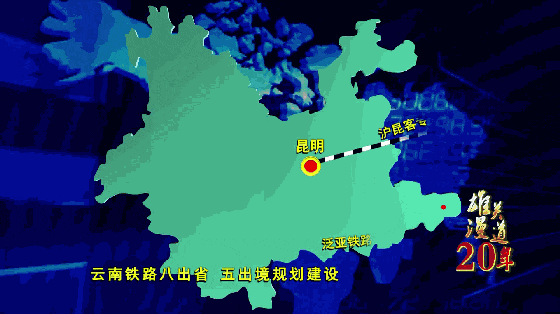

▲ 图片来源：云南发布
其中，大理至保山段于2008年开工，2022年建成，133公里，修了14年，隧道就占了103公里，桥隧比高达87%，被称为“建在地下面的铁路”“山区地铁”。

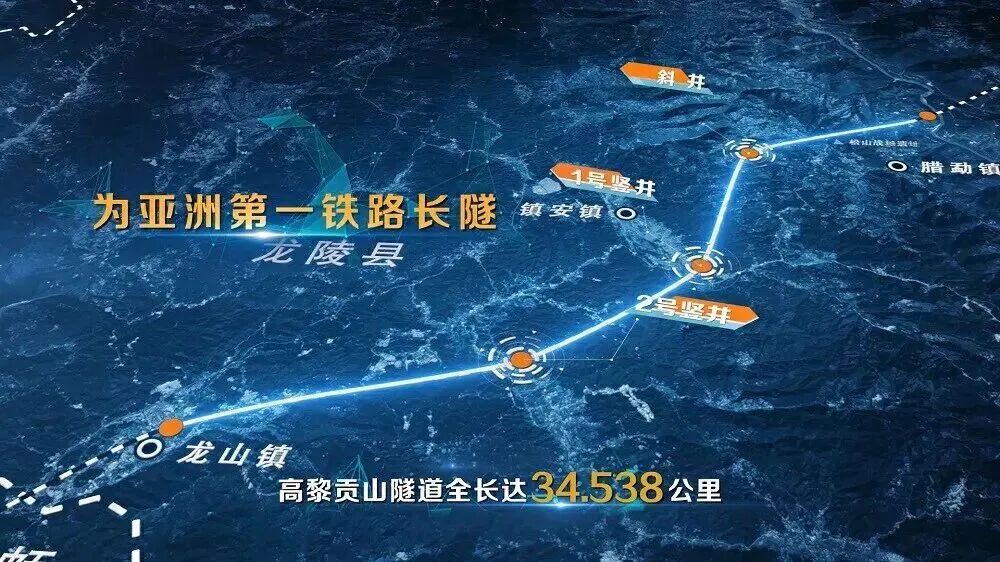

▲ 图片来源：昆明车辆段

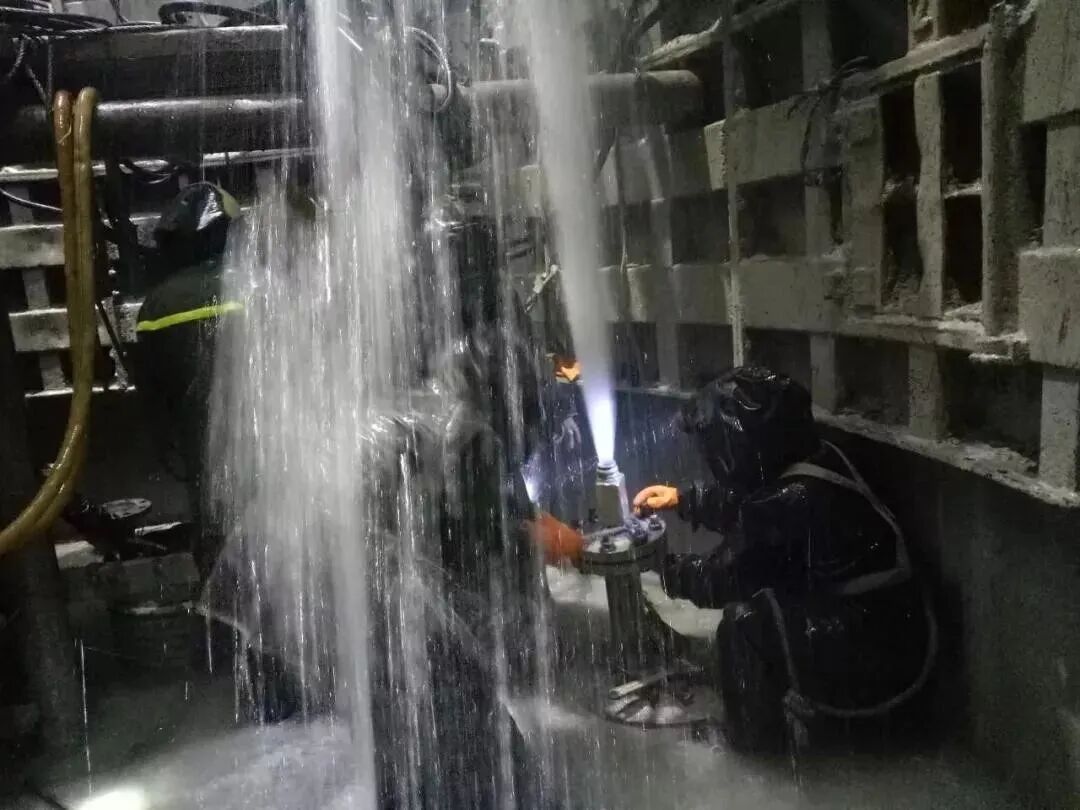

▲ 图片来源：云新网
▲ 图片来源：昆明铁路
02
为什么要建？
▲ 图片来源：昆明铁路
03
怎么建的？
相比“大瑞铁路为什么重要”，可能大家更关心的是另一个问题：
这样一条“世界级难度”的铁路，到底是怎么建出来的？
大瑞铁路不仅工程体量巨大，更难在其复杂程度。
长大隧道、深埋结构、高桥峡谷、多断裂带、多专业协同等因素叠加，使传统二维设计与工程管理方式面临巨大挑战。
尤其是在桥隧比极高的山区铁路中，仅靠二维图纸，已经越来越难支撑线路、桥梁、隧道、地质、施工组织等多专业之间的协同管理。
也正是在这样的背景下，BIM技术开始深度参与大瑞铁路建设。
04
BIM如何破解世界级难题？
▲ 图片来源：Bentley
1、多专业三维协同设计
项目采用ProjectWise作为协同平台，实现多专业间的三维协同设计。
2、复杂线路与隧道空间设计
通过Bentley PowerCivil的线路设计功能，完成高黎贡山隧道空间线位的创建。
3、中国铁路BIM标准适配
通过对Bentley相关软件的二次开发，将中国铁路IFC标准中的类转化为ECObjects类，实现中国铁路构件体系的定制化表达。
4、隧道与桥梁专业建模效率提升
基于Bentley PowerCivil进行隧道三维设计程序开发，实现隧道工程建模效率显著提升，并支持设计变更的有效控制。

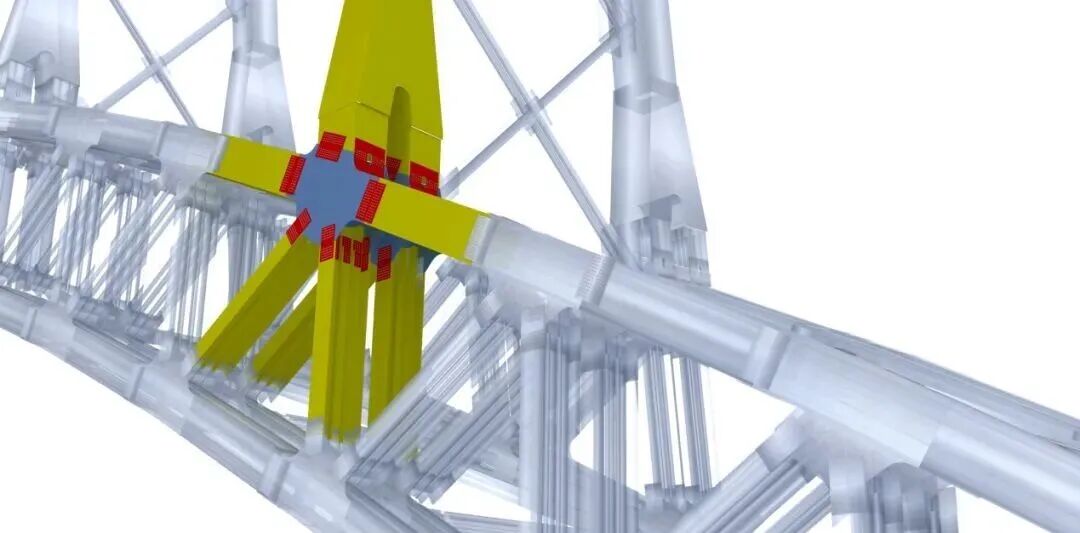

同时，在ProStructures基础上开发钢桁拱桥节点设计程序，实现钢结构复杂节点的高效三维建模。
▲ 图片来源：Bentley

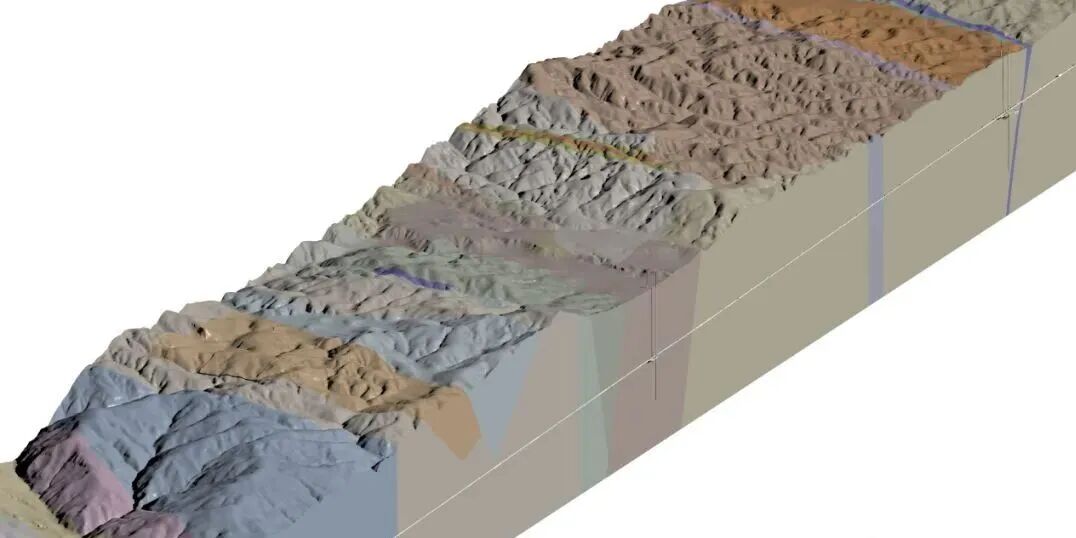

5、地质三维建模与隧道地质表达
基于MicroStation进行二次开发，构建地质三维设计程序，实现高黎贡山隧道复杂地质条件的三维表达与建模。
▲ 图片来源：Bentley

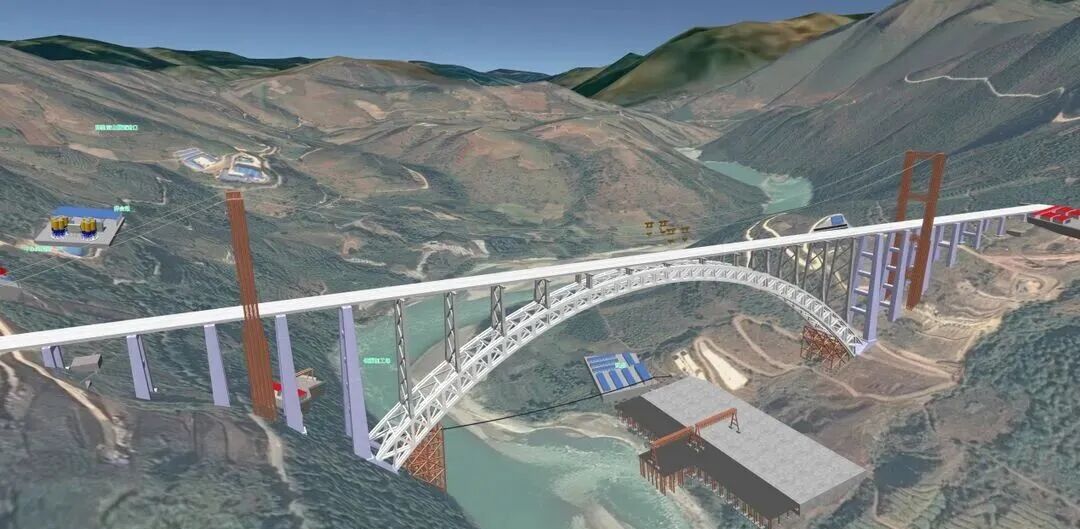

6、BIM模型与GIS平台数据贯通
通过开发PowerCivil与GIS平台之间的模型转换接口，实现BIM模型向建设管理平台的数据流转。
通过上述BIM综合应用，项目在多专业协同设计、三维建模及数据转换方面开展了具体实践。
▲ 图片来源：Bentley
其中，隧道、钢结构及地质三维设计程序用于相关工程建模工作，并在部分环节减少了人工建模工作量、缩短了设计周期。
通过多专业协同设计与中国铁路BIM标准的应用，实现工程信息的分类表达与统一管理，增强了数据一致性与可控性。
05

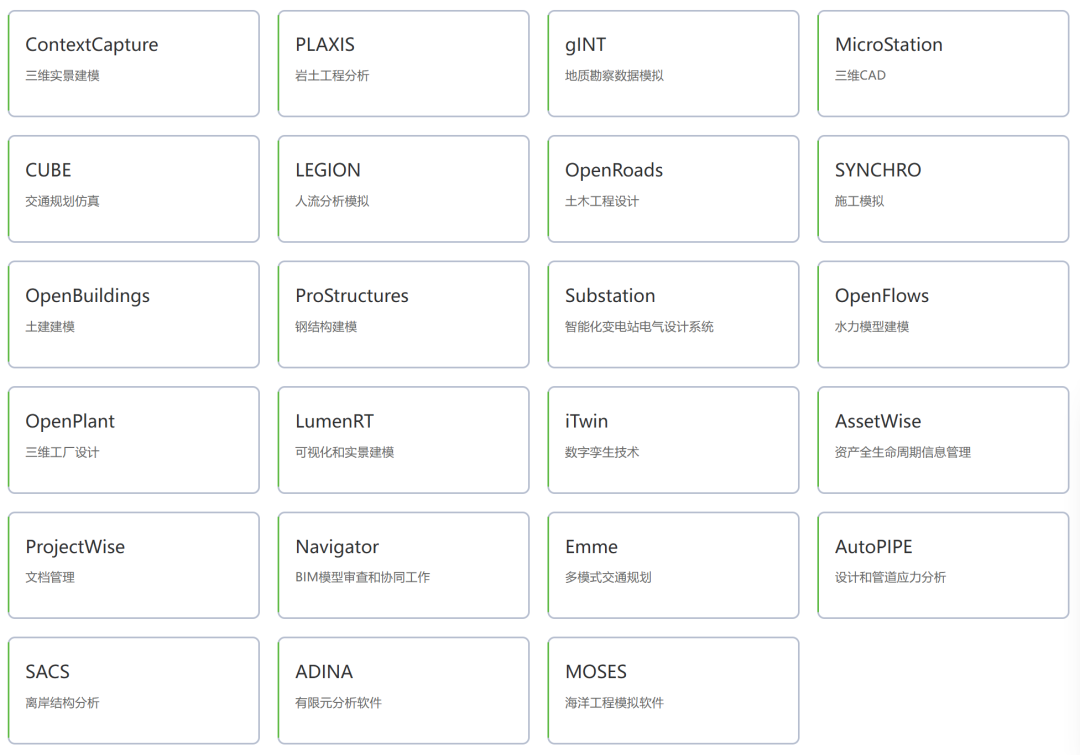

Bentley介绍
Bentley Systems是一家专注于基础设施工程软件的国际公司，主要服务于交通、能源、水利、市政等工程建设领域，为工程项目的设计、施工与运维提供数字化软件工具。
其产品体系覆盖工程全生命周期，在铁路、公路、桥梁及地下工程等复杂基础设施项目中具有广泛应用。
在本项目中，涉及的ProjectWise、PowerCivil、MicroStation及ProStructures等软件，均属于其基础平台体系的重要组成部分，为大瑞铁路的多专业协同设计与三维建模提供了技术支撑。
通过这些工具的应用，大瑞铁路在复杂地形条件下实现了多专业协同设计与工程数据的数字化表达，也体现了基础设施工程软件在大型交通工程中的实际应用价值。
