UID图自动生成在 Intergraph Smart 3D中的功能使用介绍
网络培训

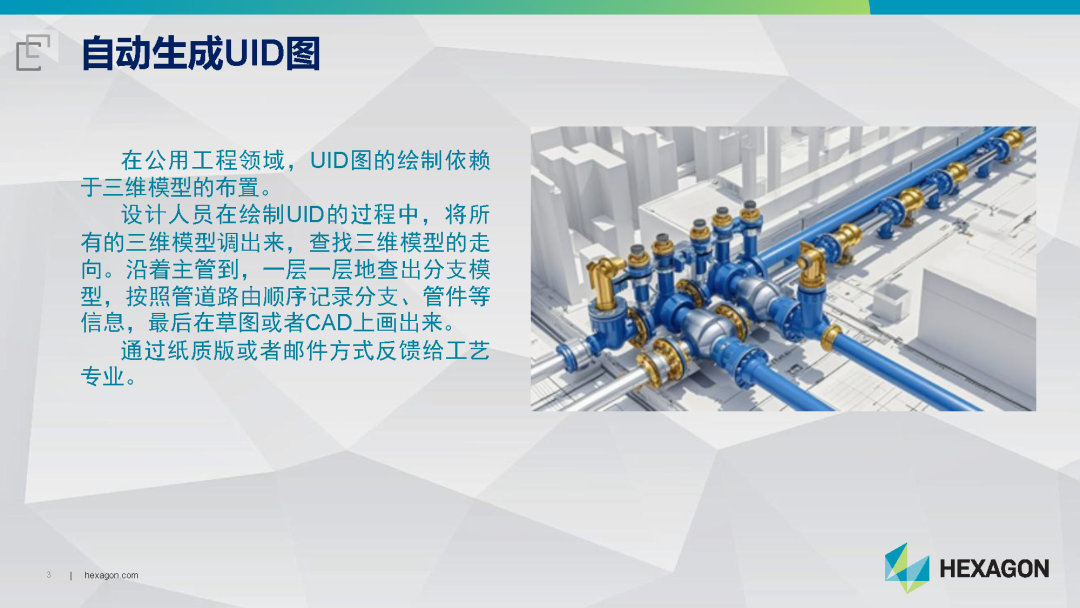

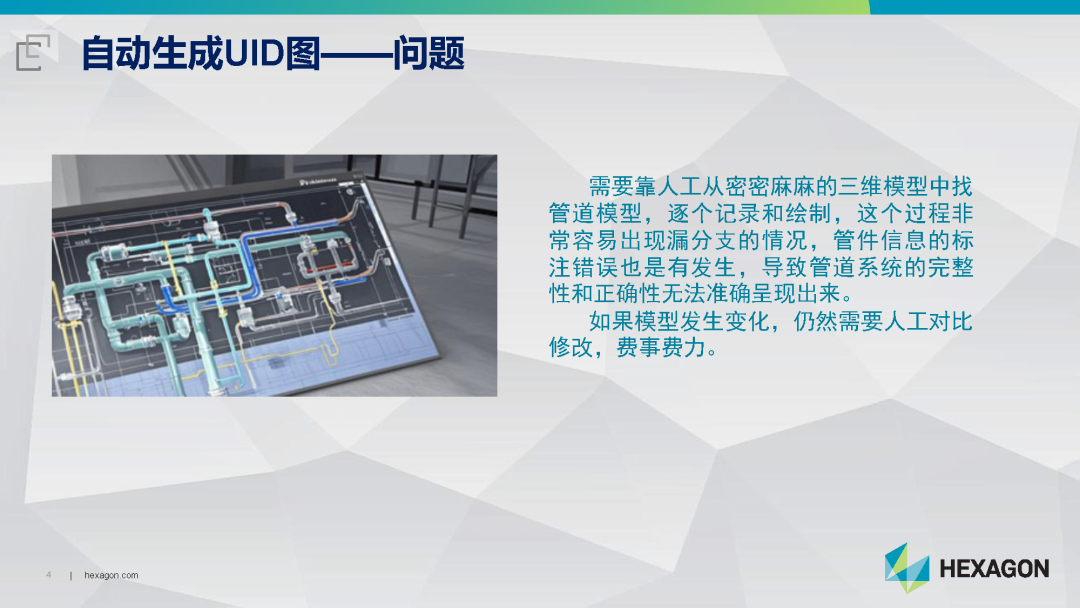

公用工程领域，UID图往往是根据三维模型的布局来进行绘制。设计人员在查找模型的走向时，需要将所有的三维模型调出来，并沿着主管管道，一个分支一层一层的查看模型，记录管道拓扑关系以及管件顺序类型等信息，并在草图或者CAD上画出来。此过程往往会出现漏分支、漏管件信息标记错误等情况；并且费事费力，三维模型变更之后，信息不能及时变更，仍需要人工比对。

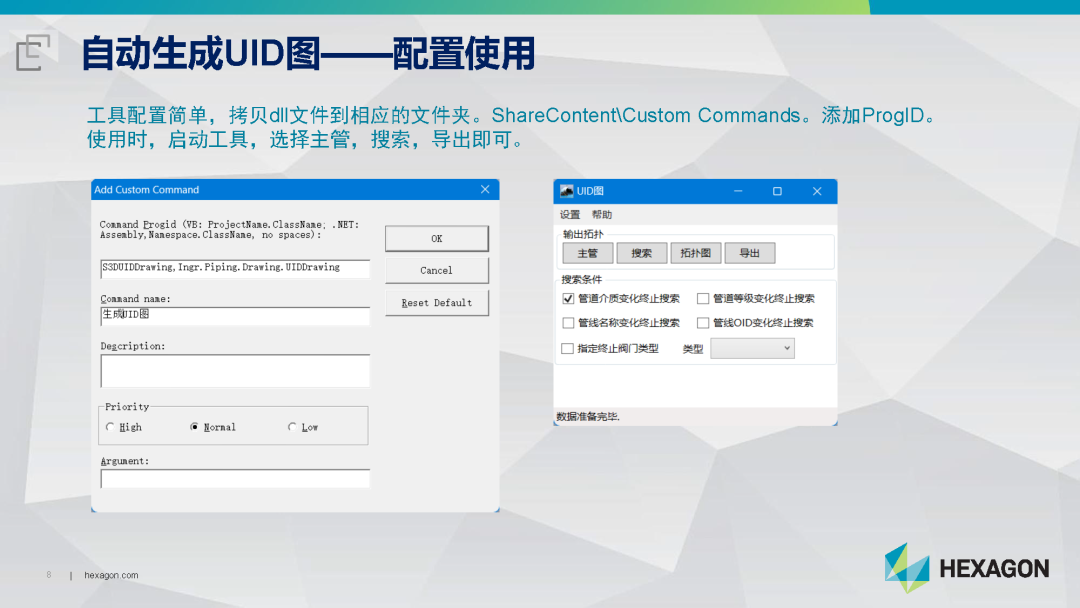

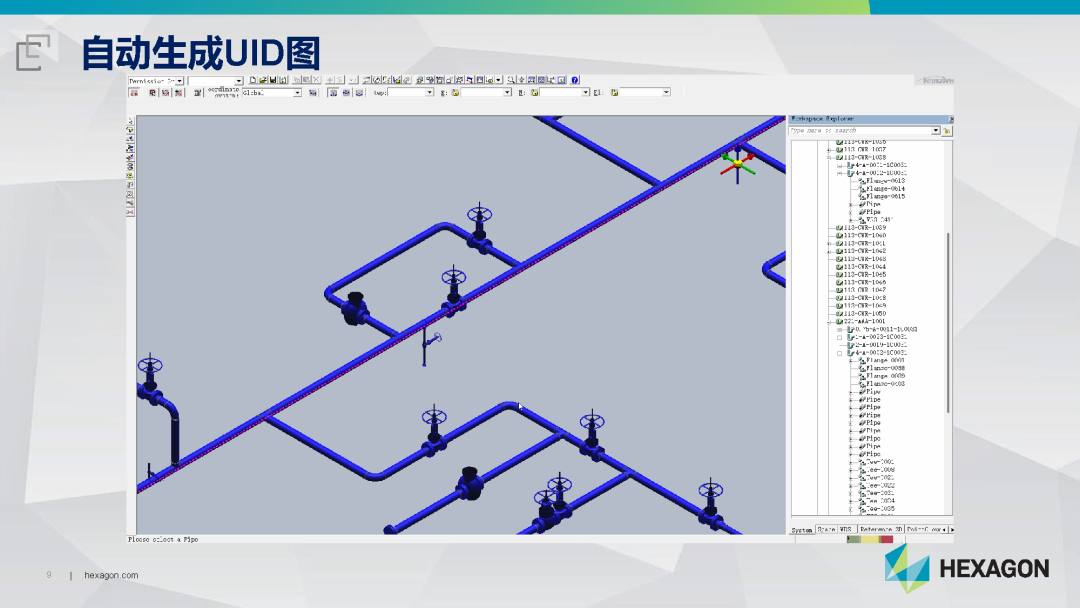

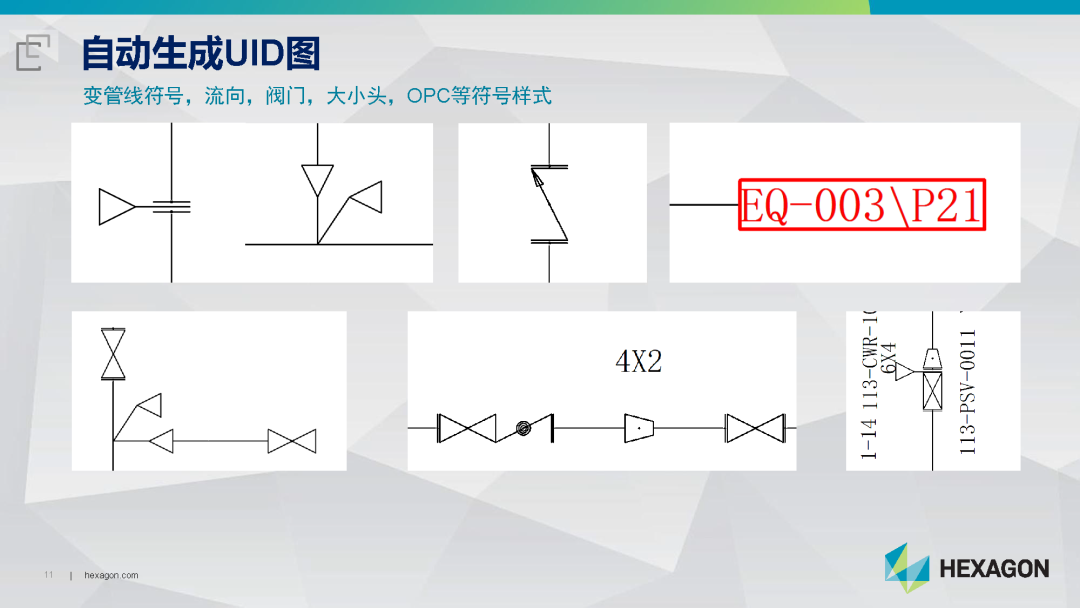

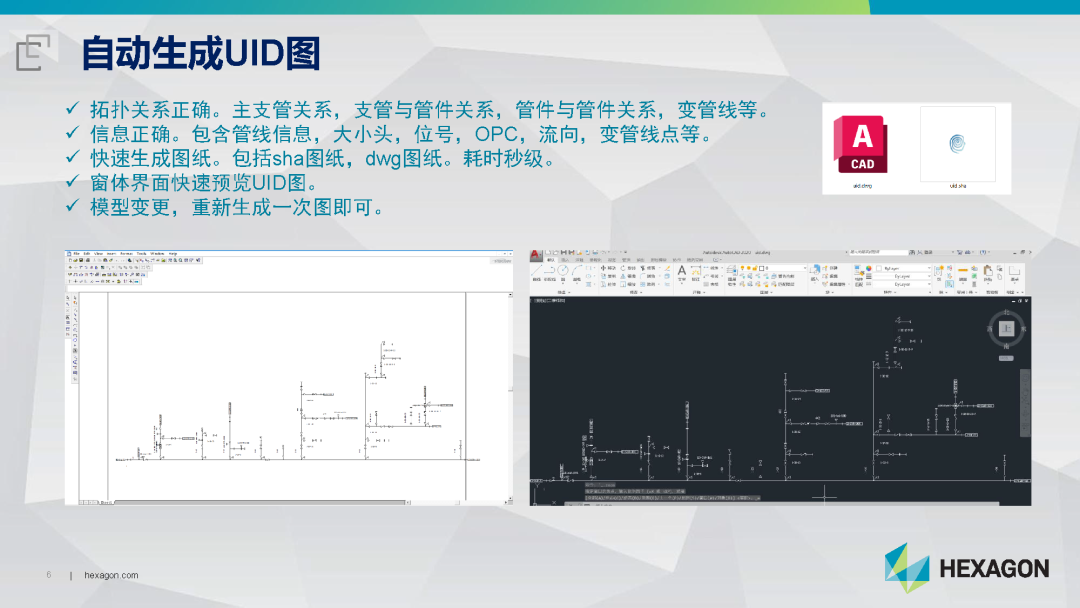

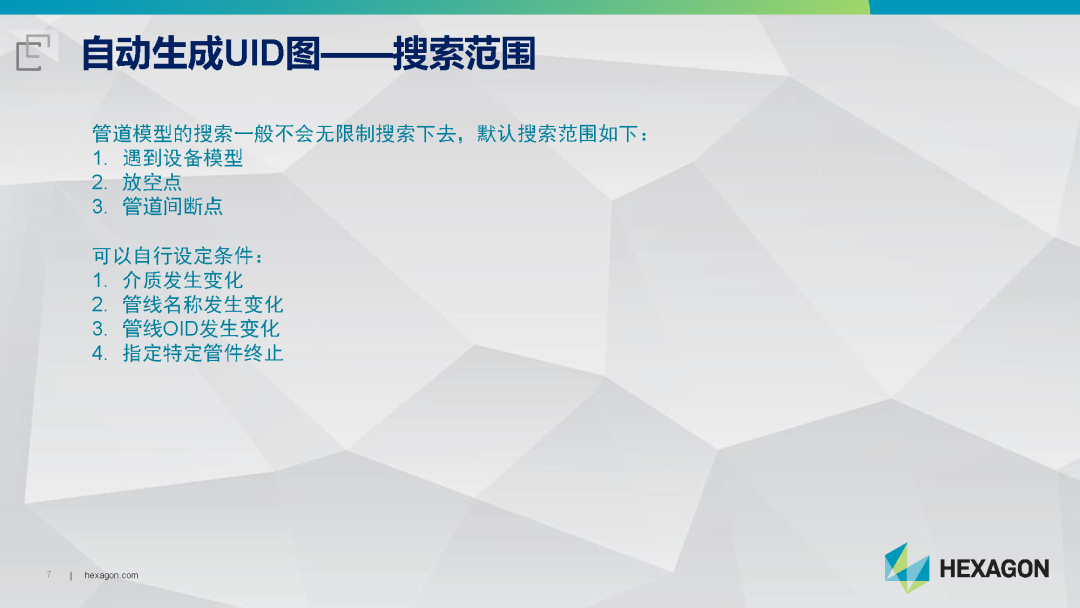

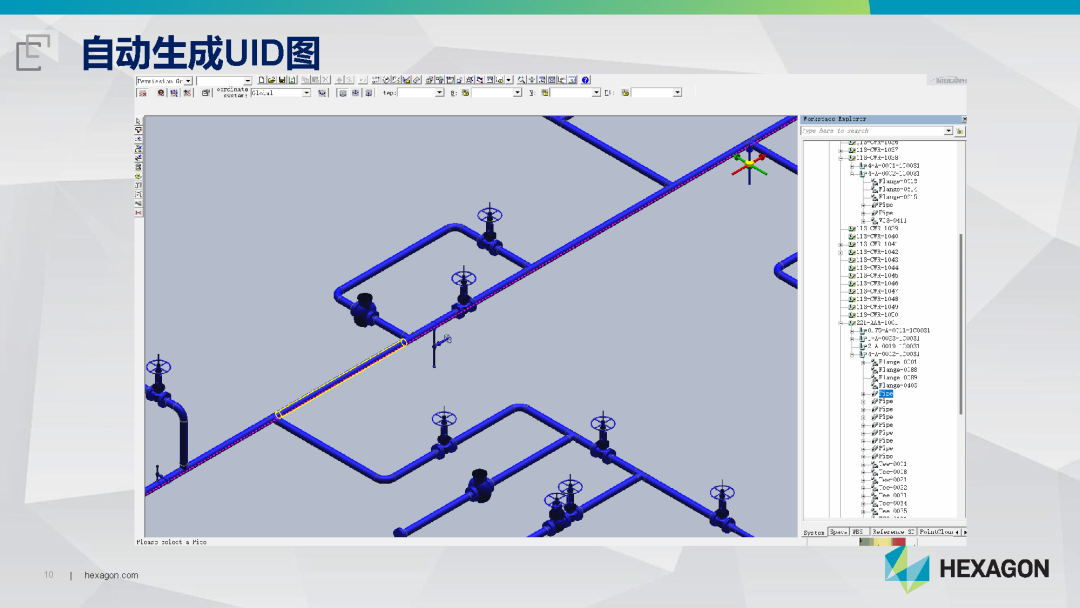

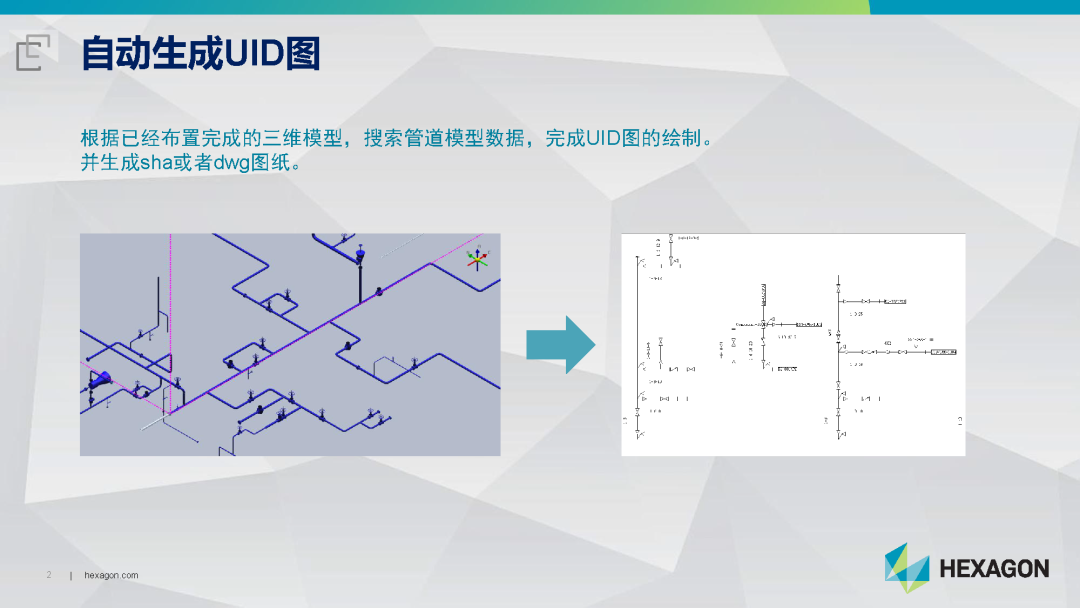

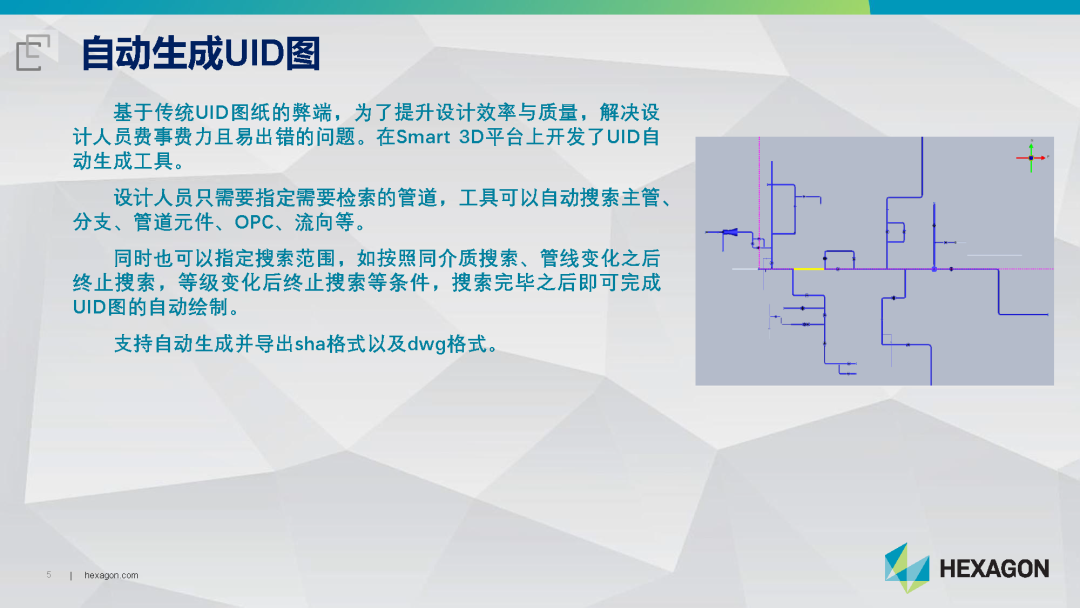

基于此情况，我们在 Intergraph Smart 3D 内开发了UID自动生成工具。设计人员只需指定需要检索的主管道，工具可以自动搜索主管、分支、管道元件、OPC、流向等，同时也可以指定搜索范围，如按照同介质进行搜索，在管线变化或等级变化后终止搜索。搜索完毕之后即可完成UID图的自动绘制。该工具支持自动生成并导出sha格式以及dwg格式的文件。
本次由海克斯康数字智能Smart 3D应用工程师杨启老师带来的专业技术课程，旨在探讨该工具如何准确无误地将管道拓扑信息（如分支与管件顺序，分支与分支顺序，管件与管件的顺序，管道末端连接的模型等）、管道元件信息、OPC信息等准确无误地生成，以及快速生成图纸，解决设计人员费事费力、易出错的问题，提高设计效率与质量。
TRAINING BRIEFING
