创建多层模型时，定义层数据可能具有挑战性。对于涉及嵌入接缝、夹断和截断的情况也是如此。幸运的是，地下水建模系统（GMS）包含一套用于插值和处理地层高程数据的工具。借助GMS中的工具，即使是复杂的地质层也可以快速轻松地建模。当为了定义MODFLOW而插入图层数据时，图层高程数组中经常会出现插值重叠的情况。在某些情况下，解决此类问题的最佳方法是尝试插值选项或创建一些“伪点”来填充稀疏散点之间的间隙。在其他情况下，重叠可能对应于层中的夹断或截断。在这种情况下，需要调整标高，以便重叠区域中的所有像元都有较小但有限的厚度。

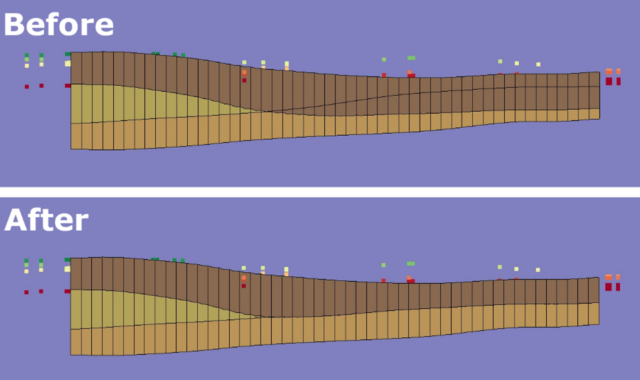

修复图层错误的第一步是使用Model Checker来确定是否发生高程重叠。如果确实发生，可以使用“Model Checker”对话框顶部的“Fix Layer Errors ”按钮来打开“Fix Layer Errors”对话框。有四个选项可用于修复图层错误，包括Average, Preserve Top, Preserve Bottom和Truncate to Bedrock。Average方法对于对嵌入接缝附近的过渡区域进行建模非常有用。Preserve Top方法可用于对截断露头进行建模。使用Preserve Bottom方法，在发现重叠的每个像元处，底部高程保持不变，并将顶部高程调整为顶部=bot+最小厚度。Truncate to Bedrock选项与其他方法的不同之处在于，它可用于一次更改多个图层。
这些假设场景概述了您在GMS中使用Fix Layer Errors工具时可能遇到的问题和解决方案：
您正在尝试构建一个UGrid模型，其中包括围绕溪流和抽水井的细化，并保留顶层的细化，以及厚度小于10厘米的非活跃单元。
1. 您想要一个UGrid，其中包括围绕溪流和抽水井的细化，但为顶层保留。您的印象是，只有使用Preserve Top方法才能实现保留细化。
Preserve Top方法是一种应用细化的方法。Average方法无法细化某些区域，除非用作基础的二维几何体已经进行了细化。在这种情况下，细化将添加到所有层。换句话说，首先细化二维网格，然后在此基础上使用TIN方法生成网格。根据您的判断，方法一是否更适合您的高程数据。
2. 您希望所有厚度小于10厘米的单元都是非活跃的。然而您发现，让小于10厘米的单元不活跃的唯一方法是使用Average方法。
使用Average法并将最小厚度设置为0.1m≠非活跃薄单元格。这意味着不会创建小于最小厚度的单元。在添加 MODFLOW 模拟之后，单元才会失活。因此，它们在创建过程中无法被停用。如果不是这样的结果，并且TIN网格确实存在薄单元，则需要采取进一步的操作。
如果您对Fix Layer Errors工具感兴趣，欢迎联系科学软件网申请GMS 10.8体验。
