TechWiz LCD 3D 是目前一款成熟的液晶显示设计与仿真软件，可用于液晶、TFT模拟、面板、光学、像素设计以及电学性能模拟等。其作为一款能全面模拟液晶显示器的软件，在教学和科研工作中都能实现全面的模拟分析功能。
1.1 应用领域
TechWiz LCD 3D能够帮助用户完成LCD设计、模拟以及测试：
l 文档编辑，支持GDS文件的输入与输出；
l 3D结构设计,包括掩模板设计和自适应mesh生成；
l 液晶模拟（TN,VA,IPS,FFS,ASV,blue phase等驱动模式）；
l 光学仿真（透过率，亮度、对比度、色度学等等）；
l 电极优化设计；
l LCD缺陷分析；
l 新颖LCD的开发；
1.2 主要功能
l 丰富的数据库，包括Material DB、Layer DB、 Light Source DB、Signal DB、 Gray Scale DB、TFT Model DB；用户可以通过软件的用户图形操作界面定义、编辑和保存数据库。
l 强大的3D结构（过刻蚀、非选择性刻蚀、倒角、锥形等）设计功能，高速稳定的mesh生成算法，并有内建的Layout模块可以自行设计与绘制结构；
l Layout模块使用简易的设定模式提供用户快速的设定与检视所生成的3D结构；
l 液晶的动力学分析，计算电压和时间条件下的液晶导向特性，并且支持Coupling电压的仿真；
l 可设定Anchoring Strength进行锚定能分析
l 可设定Perturbation以扰动方式模拟液晶的初始状态
l 使用者可自行设定液晶的饱和状态判断准则 (Saturation Condition)
l 可模拟Flexoelectric effect及Charge Impurity
l 使用者可设定DC, Signal, Sweep, Floating 等电压模拟条件
l 可选择饱和与非饱和分析模式进行液晶分析(Saturation)
l LCD透射率，反射率，亮度，对比度，视角，波长色散，响应时间，偏振态，色彩表现等光学性能模拟。可模拟穿透, 反射与半反半透的结构；
l 3D有限元数值引擎，通过掩膜板分析自动生成等效电流；
l 支持RC计算提取，生成用于电路仿真的SPICE网表文件；
l LCD静态图像再现模拟：伽马矫正和偏移，可以检查颜色性能、颜色反转、颜色偏移；
l 可视化和数据分析，多样的CIE图表和文件分析，openGL图形于高速数据处理；
l Flicker分析
l 可设定与仿真大视角漏光的情况(使用Quasi-3D)；
l 内置E-Jones, Berreman, Mueller矩阵等光学分析模式；
l 特殊的Viewer模块可支持模拟结果的动画视频输出, 并可轻易的撷取仿真的数据并输出到Excel当中；
l 可追踪特定电位、电场、N值的变化数据。
l 可追踪,提取与比对一个仿真结构上不同的区域或是不同的位置上的透过率等数据
本案例确认了FFS模式下的挠曲电效应
1. 建模任务

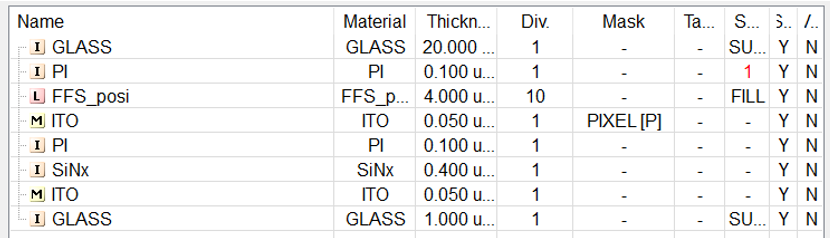

1.1堆栈结构
2. 建模过程
以下是建模过程中部分重要步骤的说明

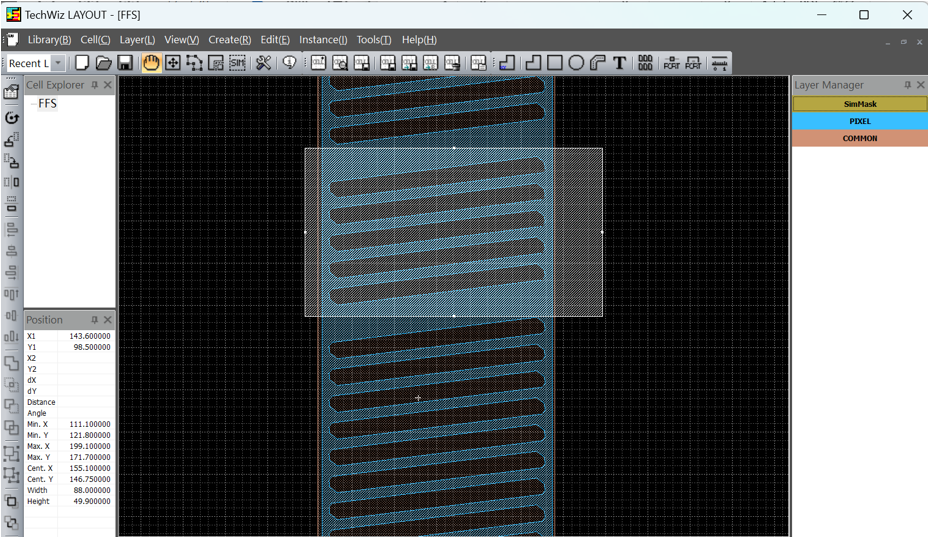

2.1在TechWiz Layout中创建结构（生成项目和mesh文件）
结构创建完成后在TechWiz LCD 3D中加载并进行相关参数设置

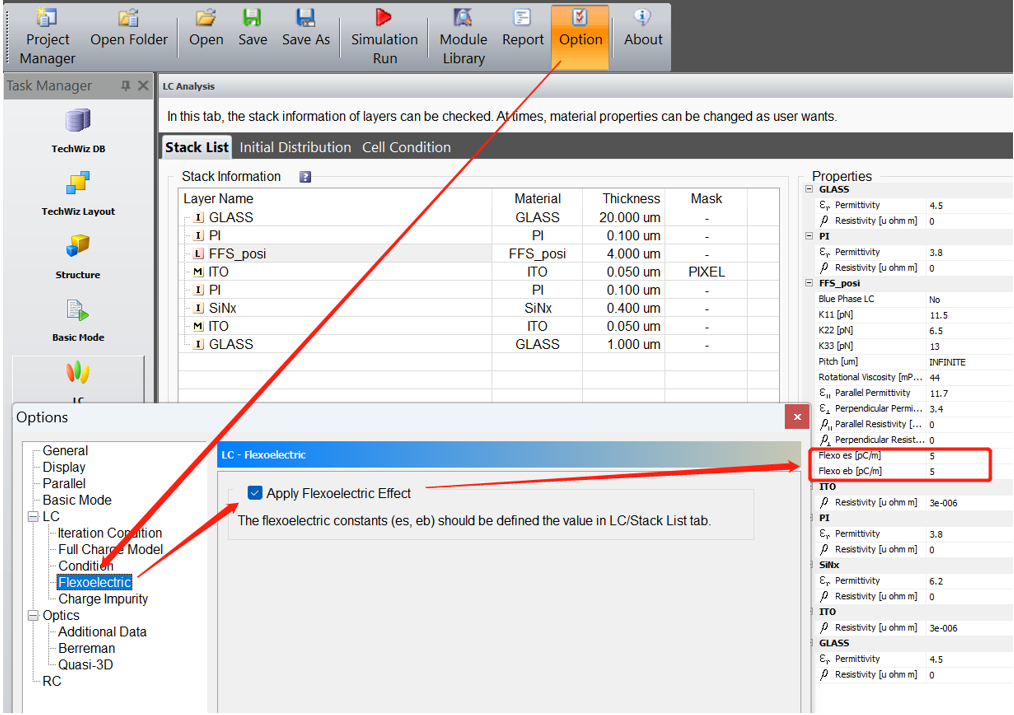

2.2在TechWiz LCD 3D软件中开启应用挠曲电效应的功能
2.3其它设置

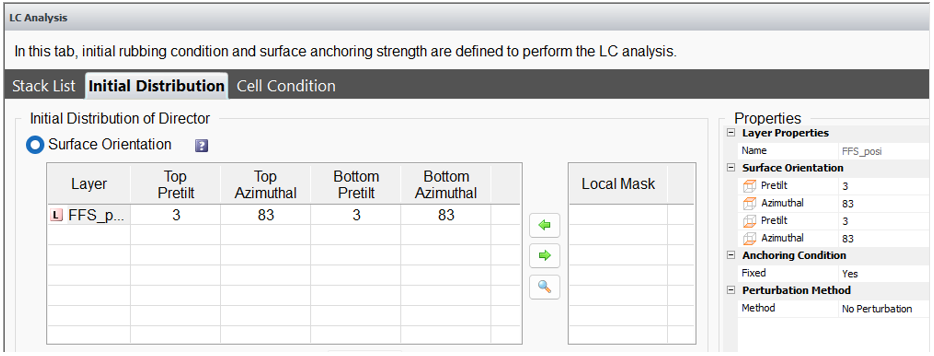

液晶设置

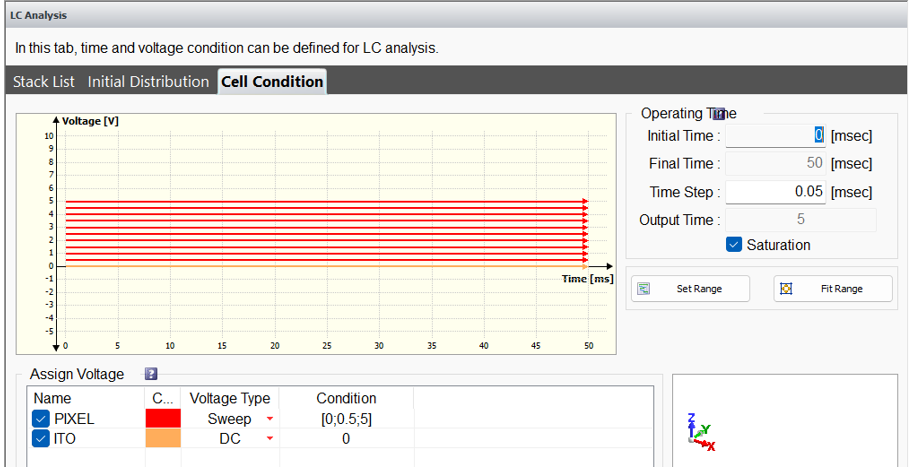

电压条件设置

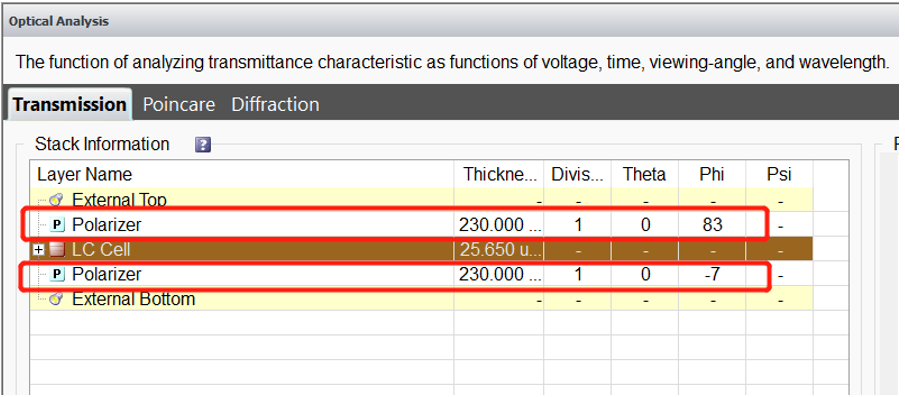

光学分析部分，添加偏振片
3. 结果查看

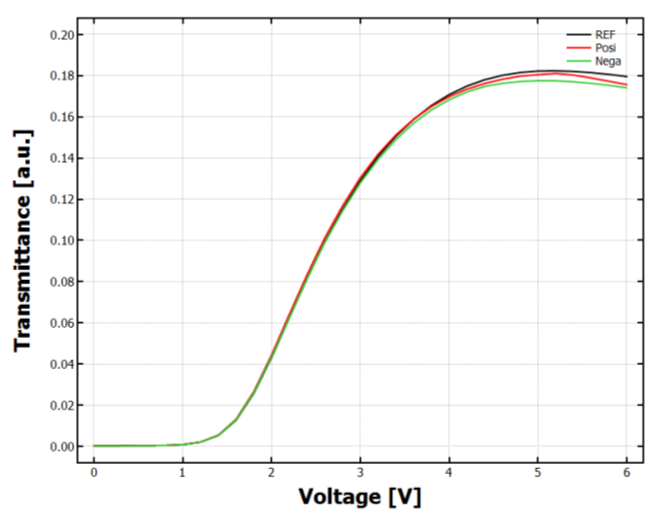

3.1 V-T曲线

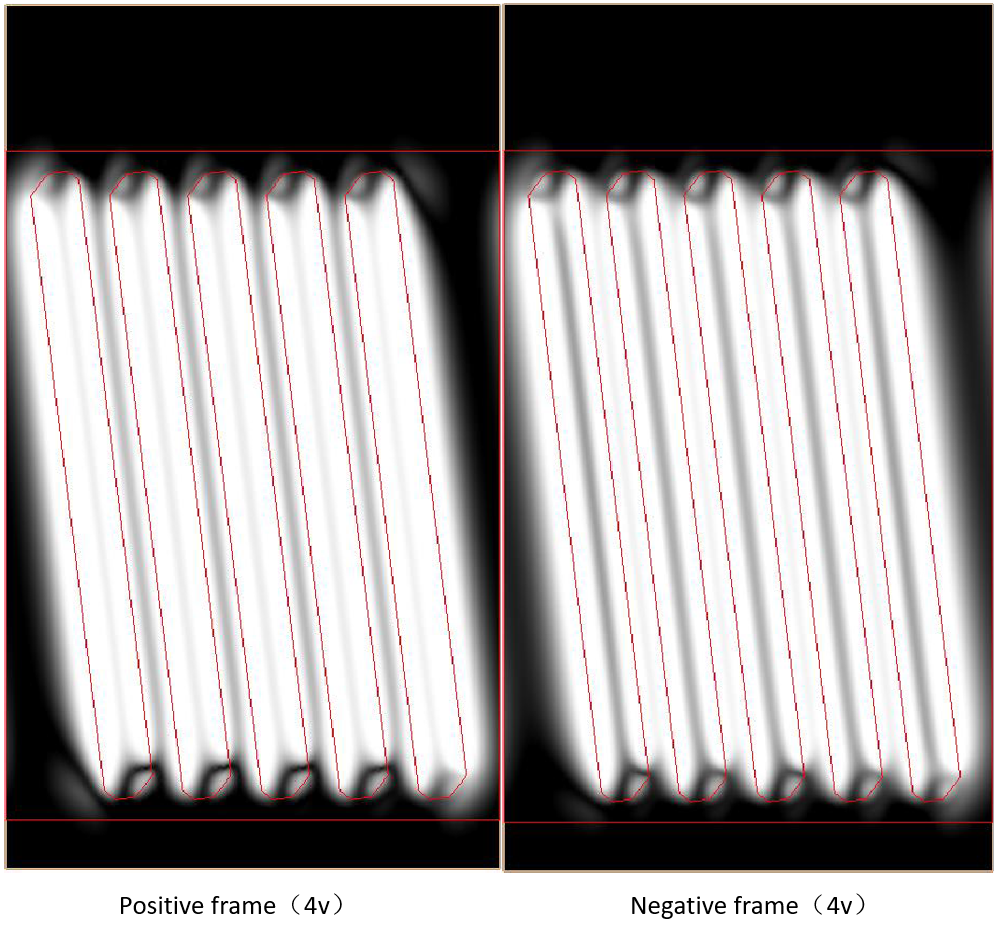

3.2 结果对比
