SIMetrix/SIMPLIS elements.exe(演示版)简介

SIMetrix SIMPLIS是一款非常好用的专业电路仿真设计软件,适用于电力和电子行业,软件拥有操作简单、上手快以及速度快等特点,提供了丰富实用的功能模块,包含了simetrix和simplis两个功能模块,一个基于SPICE的模拟器,另一个则是使用分段线性近似的快速模拟器,可以方便工程师进行各类电源开关的实验等操作,能够快速模仿各种复杂的仿实验,比如开关电源的损耗分析、环路分析、大信号分析、IC设计等,可以满足不同工程师的需求。软件包含了一个增强型SPICE仿真器,原理图编辑器和波形显示器,具有优秀的收敛性能和仿真速度,是专为开关电源系统设计开发的仿真引擎,作为电源系统设计与新产品开发的仿真标准,广泛应用于各类电源设计,通讯设备等领域,同时集成了灵活的原理图编辑功能和强大的仿真结果后处理工具,拥有已为业界公认的优越性能和出色技术支持,是一种实惠高效的EDA解决方案。其完美结合了精度与收敛性能,实现了电源电路的高速仿真,为专业的电子工程师提供混合模式电路仿真程序包,可以对各种功能的电路、变压器进行仿真,各种复杂的仿真实验都可以轻松实现,用来实验开关电源的各个功能电路非常不错,精通之后,也能进行更复杂的仿真实验。

SIMetrix/SIMPLIS elements.exe(演示版)安装教程

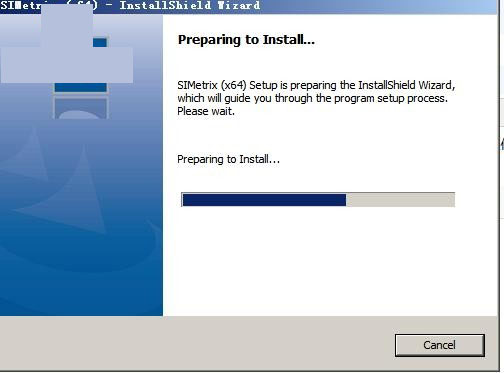

1、双击“sx80-x64.exe”开始安装

SIMetrix(仿真软件)

2、进入安装向导,一直next直到安装完成即可

使用教程

1. 放置元件。

先打开程序,点击File——New Schematic,建立新电路图

SIMetrix(仿真软件)

SIMetrix(仿真软件)

基本的元件如DC电源,波形发生器电源,分段源,受控源,电阻,电容,电感,变压器,MOS管,三极管,二级管,稳压管,压控开关,地,电压探头,电流探头,运放等都能找的到,如上图,也可以从Place——From Model Library菜单中找到更多的元件,如3842,TL431等。

小技巧:快捷键的使用,比如按G,可以放置一个地,按R键放置电阻,C键放置电容等, F5旋转元件,F6镜像元件,F12放大,SHIFT+F12缩小,F3开始连线。

2. 导入PSPICE库

你有时候会发现Simetrix/Simplis自带的库有些元件没有,没关系,Simetrix实际上就是一个简易版的PSPICE,兼容PSPICE的库和功能。因此我们可以导入PSPICE库文件。

SIMetrix(仿真软件)

选择如上图的菜单

SIMetrix(仿真软件)

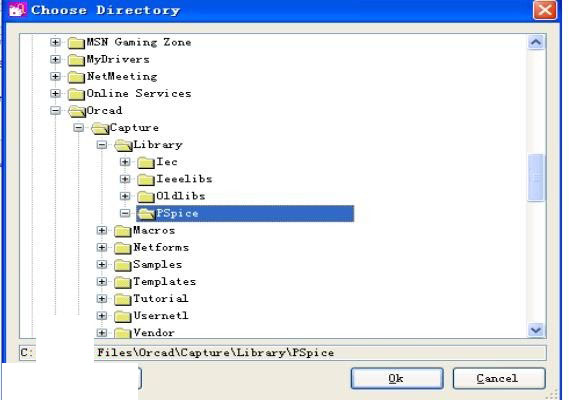

然后选择PSPICE库文件的目录,点OK,如上图

SIMetrix(仿真软件)

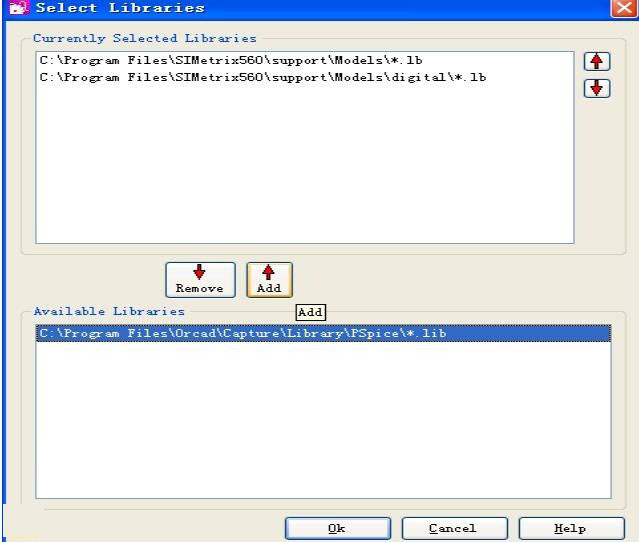

然后选中下框中的内容,先点Add,在点OK,就可以了

然后你是不是发现库里面多了很多元件呢?

3.瞬态分析,DC分析,AC分析,参数扫描

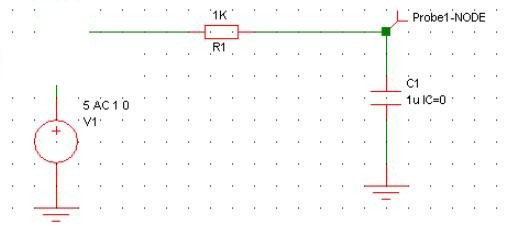

用共射放大电路和RC滤波电路简单的说一下以上四种最基本也是最常用的分析。 首先建立一个RC 低通滤波电路如下图。

SIMetrix(仿真软件)

V1是5V电源,把Enable AC也选中,表示V1同时也是个频率源,允许进行AC分析。

R1是1K电阻,C1是电容,把电容初始电压设置为0,如下图

SIMetrix(仿真软件)

在RC之间放置一个电压探头,按快捷键B,也可以从菜单Place——Proble——Voltage Proble

点Simulator——Choose Analysis,进行分析设置,如下图

SIMetrix(仿真软件)

勾选中Transient和AC, 在Transient栏中 Stop time设置10ms,表示仿真时间为10ms 点Advanced Options键可以设置步长,步长时间越小越精确,但是速度也越慢

SIMetrix(仿真软件)

然后在AC栏设置一下AC分析的起始扫描频率和终止频率,就可以进行分析了

鼠标点击Run,或者点OK后按F9运行分析

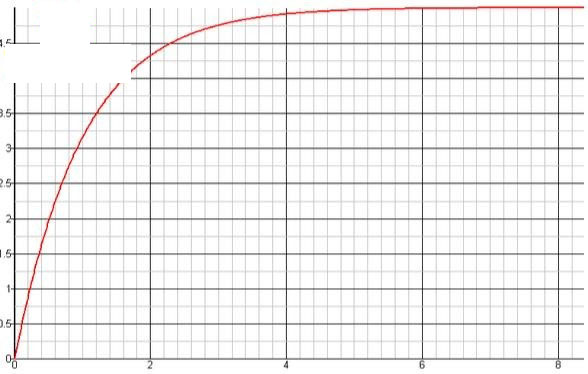

瞬态分析的结果如下图,可以看到测试点电压是慢慢升起来的

SIMetrix(仿真软件)

AC分析结果如下图,可以看到增益刚开始是1,大约100HZ以后开始往下掉了。

SIMetrix(仿真软件)
